machine complètement automatique de taille du verre de commande numérique par ordinateur de moteur servo pour traiter le verre

Machine automatique de taille du verre de commande numérique par ordinateur pour traiter le verre

1. Principes de base :

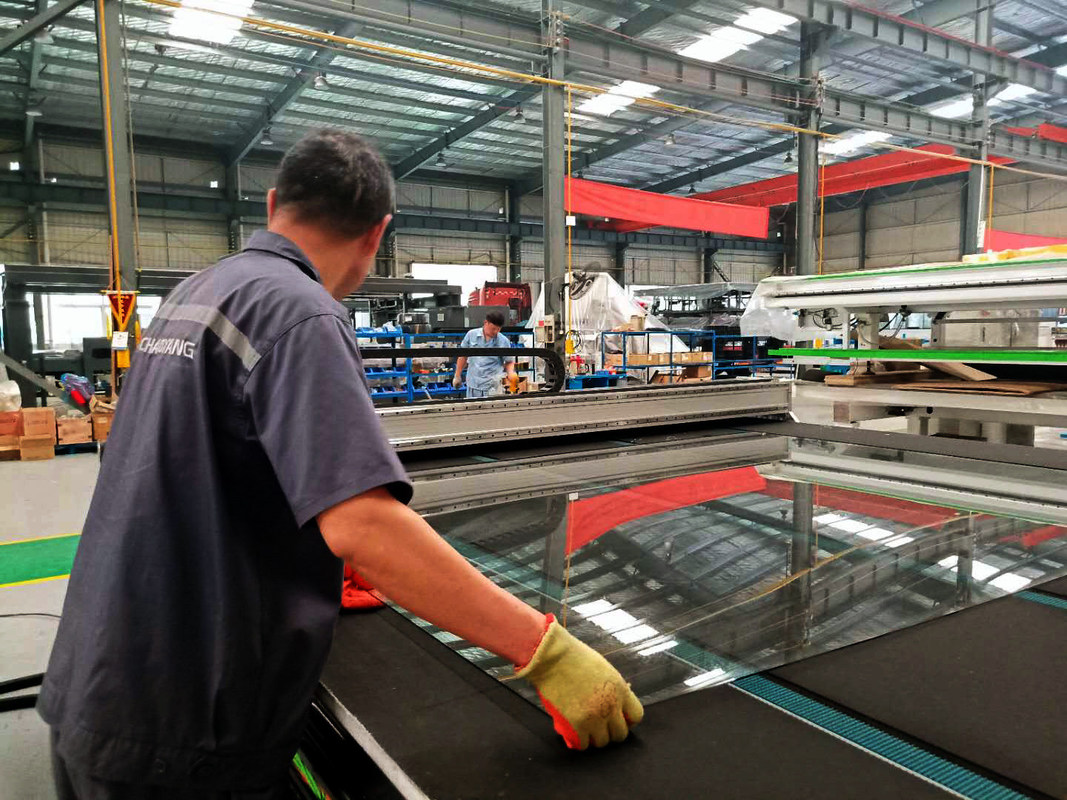

Son principe de travail est de transporter le verre taillé en transportant la ceinture à la table de travail, a automatiquement entré la position du verre par le système de balayage photoélectrique, et puis la tête de coupure avec la meule diamant sur les mouvements de support de coupeur le long des directions de X et de Y respectivement par le contrôle de programme, cutc la feuille. Le contrôleur de mouvement de commande numérique par ordinateur est employé dans la partie commande de la machine, et le moteur servo avancé à C.A. est utilisé dans la cloison de lecteur.

1. Composition en équipement :

Table de coupure automatique : Elle se compose du mécanisme de châssis, mécanisme de poutre, mécanisme de table de travail, mécanisme de couteau de coupe, donnant le mécanisme, le mécanisme de positionnement de balayage photoélectrique et le système de contrôle électrique.

2. Étapes de travail détaillées :

Référez-vous aux « instructions pour l'usage de la table complètement automatique de taille du verre »

3. Représentation d'équipement :

1, le matériel de châssis est soudé et constitué par l'acier manganèse-contenant standard national de pont de section (Q345A) après traitement de vieillissement. Les propriétés mécaniques, la plasticité et les caractéristiques de soudage complètes de ce genre d'acier sont bonnes. Le cadre est traité dans son ensemble, et la stabilité et l'exactitude de l'équipement sont considérablement améliorées en gâchant le traitement vieillissant pour assurer la stabilité du produit. Après procédé spécial de dérouillage, les taches de rouille et la couche extérieures d'oxyde sont enlevées. La couche supérieure est pulvérisée avec l'amorce époxyde à haute teneur et la couche supérieure est pulvérisée avec la peinture à haute teneur d'automobile.
2, par l'analyse du logiciel professionnel de structure, l'équipement assure la stabilité, équilibre dynamique, force mécanique pour réaliser le match le plus parfait, et s'assure que la structure de la table n'est pas déformée.
3, le dispositif a une fonction remise à zéro principale. Elle peut accomplir toutes les préparations avant de commencer automatiquement en cliquant sur sur l'écran tactile, qui améliore considérablement l'efficacité de travail.
4, disposition raisonnable des câbles et les tuyaux de gaz intégraux et le cachetage complet
5, guide linéaire silencieux ultra-rapide est adoptés pour le rail de guide, qui a l'exactitude de coupure élevée et à faible bruit.
6, moteur servo japonais avancé d'Ankawa est employés dans la partie motrice, qui rend l'équipement fiable, erreur petite et efficace.
7, vanne électromagnétique proportionnelle japonaise de SMC est employés pour couper le riz. La pression est automatiquement ajustée selon l'épaisseur en verre. La tête de coupeur tourne 360 degrés, et le stimulant et abaisse les coupes de amortissement de coupeur (n'importe quelle ligne droite et toutes sortes de verre formé spécial peuvent être coupées exactement).
8, la tête de couteau est équipés de la fonction de protection de couteau. Si la tête de couteau tombe en dehors du verre ou de l'espace en verre, le programme s'arrête automatiquement, effectivement empêchant des dommages aux pièces et au verre.
9, double commande de grande vitesse de moteur (grand servo de Yaskawa d'inertie) assure couper la vitesse et l'aisance
10, dispositif de convoyeur, dispositif de transmission automatique, commodes synchrones pour que la transmission en verre, le règlement de vitesse de conversion de fréquence, stable et facile supérieurs et inférieurs optimise la vitesse de transmission
11, dispositif de mise en place, système de positionnement de balayage photoélectrique
12, fonction de compensation, compensation d'excentricité d'outil, compensation de dégagement, compensation de lancement

4. Configuration mécanique :

1. , Incidence principale de NSK : NSK ;
2. , Voie de guidage : FUJUN ;
3. , Support/vitesse : RUIAN ;
4. , Roue de couteau/support : Lanceur, Allemagne ;
5. , Tableau : Feutre industriel importé ;
6. , Panneau de Tableau : conseil à haute densité imperméable ;

5. Configuration électrique :

1. Tension d'alimentation électrique : 380V/50HZ (des circonstances spéciales peuvent être conçues selon les besoins des clients)
2. Pression de source de gaz : 0.6-0.8 MPA ; (L'utilisateur a fourni)
3. Système servo : Moteur servo de Yaskawa
4. Convertisseur : Delta
5. Transport du réducteur : Sankai/Zhongyan
6. Valve proportionnelle : SMC
7. Vanne électromagnétique principale : Airtac
8. Contrôleur de mouvement : GUGAO/OPTIMA
9. Relais intermédiaire : Hequan/Puruide
10. Contacteur à C.A. : Schneider
11. Disjoncteur de moteur : Schneider
12. Commutateur d'air : Zhengtai
13. Commutateur de proximité : Guangchuan/puruide/aotongmike

Note : Selon la date de livraison et l'amélioration technique, la société de production se réserve le droit de remplacer les parties achetées de la même marque.

6. Paramètre technique

7. Pièce de logiciel :

Contrôleur de mouvement :

1) Vitesse courante rapide, bon fonctionnement, exactitude de contrôle élevée, structure de contrôleur modulaire ;

2) L'interface homme-machine est simple et généreuse, l'ajustement de paramètre est simple, les paramètres qui doivent être modifiés par des opérateurs sont moins, simples et intuitifs, et les conditions pour des opérateurs sont basses.

3) Le mode de coupe de canalisation, le mode de coupure de positionnement photoélectrique et le mode direct de coupe sont placés librement par des options. Le mode de coupure automatique et le mode d'opération d'air peuvent être commutés à tout moment pendant le traitement.

4) L'emboîtement graphique de bibliothèque programmant, choisissent en forme spéciale à partir de la bibliothèque, a placé des paramètres appropriés, traitant la quantité, emboîtement automatique, se produisant traitant la trajectoire ;

5) Stockage complet des actions en verre de pression, une fois que la pression de coupure de chaque épaisseur de spécifications est entrée et économisait, il peut être directement appelé ;

6) Cheminement et déploiement en temps réel du chemin de traitement, enregistrement opportun des coordonnées de mouvement, état d'axe, état I/0, enregistrement automatique de diagnostic de défaut et alarme ;

7) Recevez un grand choix de logiciel superbe de traitement de paquet de documents, dossier d'AUTOCAD DXF, le système a ses propres graphiques éditant le logiciel (exactement le même que la méthode de édition de Paul) ;
8) programmation d'emboîtement de bibliothèque de graphique, choisissant la forme anormale à partir de la bibliothèque, plaçant des paramètres appropriés, traitant la quantité, emboîtement automatique, se produisant traitant la trajectoire ;

9) La fonction de tri des dossiers de classe de DXF, y compris le point le plus proche, le point d'entrée, ou par options dans le sens horaire, assortissantes dans le sens contraire des aiguilles d'une montre et autres de couleur de graphiques. Libérez le commutateur entre la coupe monophasée et la coupe bidirectionnelle est réalisé.

10) La fonction de positionnement photoélectrique, selon l'angle réel de position et de débattement, ajustent automatiquement la coupe ;

11) Fonction de compensation : compensation d'excentricité d'outil, compensation de dégagement, compensation de lancement ;
12) Toutes sortes de protection : y compris la limite douce et dure, limite de pression de coupeur, contrôle externe d'arrêt d'urgence et ainsi de suite.

Logiciel d'optimisation :

1. Résultats importables d'optimisation faits dans le bureau
2. La coupure du plan peut être manuellement créée et éditée
3. Avec la copie et les fonctions mobiles
4. Édition de manuel de couper l'ordre
5. Le plan de coupure peut être rapidement créé par des modes de X, de Y et de Z.
6. Optimisation simultanée des corrections originales et petites multiples
7. Composition optimisée sans limitation de taille
8. Rotation de résultat, gestion de miroir, etc. optimisés.
9. Gestion prioritaire pour l'optimisation de coupure de petite taille
10. Gestion prioritaire d'optimisation en verre originale de feuille
11. Traitement de graphiques de fonction de balayage de calibre et de balayage
12. Gestion de la mémoire externe de verre originale de feuille
13. 20 algorithmes d'optimisation efficaces
14. La coupure des graphiques peut être éditée
15. Impression de conception de label et de label (Label-MANIÈRE)
16. Impression claire de rapport optimisé de résultat
17. Importation de fichier de données d'Excel
18. Basse-e et adhésive gestion de taille du verre
19. Une bibliothèque de graphiques contenant 350 graphiques paramétriques, y compris tous les types utilisés généralement de graphiques (Geo-manière)
20. Système de DAO bidimensionnel avec la fonction de traitement de balayage anormale (DAO-manière)
21. Automatiquement conversion des signaux numériques des systèmes de commande numérique par ordinateur en points de formation graphiques
22. Il y a beaucoup de choix de langue pour l'interface d'opération de logiciel, y compris l'interface chinoise.
23. Le suivi le dernier développement de logiciel international, fournissent des versions améliorées en temps réel, et réalisent les dernières conditions fonctionnelles pour des clients

Produits connexes de VERRE de LIJIANG

Basse machine affûteuse automatique de film en verre d'E pour la suppression du bas-e film

Machines de développement en verre isolantes : La basse-e machine verticale de suppression de film en verre pour faire le verre de double vitrage est utilisée pour supprimer le film sur le bas-e verre avec la vitesse rapide. La machine de suppression peut supprimer le verre de rectangle et verre de forme, elle a 6 moteurs servo.

Caractéristiques principales :

Accès en verre bi-directionnel

Supprimez le double et triple bas-e verre argenté

Automatiquement taille en verre de mesure

Automatiquement distinguer la basse-e surface

La suppression de bord est réglable

La tête peut être 360°Safe tourné et dispositif complètement automatique

Système de contrôle de PLC, interface d'écran tactile

Six systèmes de contrôle de servos

Le système de contrôle intelligent, peut identifier le traitement en différé

RFQ :

1. Quelle est la fonction de la machine de suppression de film ?

La fonction principale est d'enlever le film de bord du bas-e verre

2. Pourquoi devrait supprimer le bas-e film en verre ?

Pour empêcher le film de s'oxyder quand le verre isolant est synthétisé.

3. Quels besoins en verre d'être supprimé ?

Quand bas-e verre en différé

4. En plus d'à l'aide de la machine verticale de suppression de film pour supprimer le film, que d'autres manières peuvent-elles enlever le film ?

Manuel, machine affûteuse horizontale, machine affûteuse bilatérale, machine affûteuse de quatre-bord, découpeuse, etc.

5. Quels sont les avantages d'utiliser notre séparateur de film ? Quels sont les inconvénients ? Quels sont les avantages d'employer d'autres méthodes ? Quels sont les inconvénients ?

Avec notre rdeletion vertical de film la machine peut être reliée pour employer, économiser le travail, film enlevant l'effet est bonne, en verre planéité est bonne, peut être en plus du grand verre de plat. L'inconvénient est d'augmenter la longueur de la ligne entière, couvrent une vaste zone.

L'effet manuel de retrait de film est pauvre, à basse vitesse. Les autres sont retrait de film avant le durcissement, parce que la période de chauffage du verre blanc et du bas-e verre pendant le durcissement n'est pas identique, il causeront la déformation en verre, avantage n'a pas besoin d'investissement trop élevé.

6. Est de verre avant de durcir le film de clivage est bon après le durcissement du film de clivage est toujours bon ? Pourquoi est-ce que c'est ?

Après le durcissement, le retrait de film est bonne, en verre déformation est petit.

7. Quelle marque de PLC, conducteur de moteur servo, convertisseur de fréquence est employée à la machine de suppression ?

Actuellement, moteur servo et commande de PLC de delta, delta d'inverseur et Schneider

8. Dans combien de sections la machine de suppression de film fait-il le clivage ? Quelles sont les dimensions de chaque segment ? Quels sont les rôles ?

La machine de suppression de film est divisée en trois sections, la première ou la troisième section est de 2,2 mètres, principalement pour l'entrée et sortie et le stockage en verre du verre, la section centrale 5,3 mètres, principalement pour la suppression de film.

9. Le dispositif peut-il distinguer la basse-e surface de film ?

La couche de film peut être détectée automatiquement.

10. Devez-vous entrer la longueur et la largeur du verre en employant le ''Film Remover'' ?

Non, il est automatiquement détecté.
