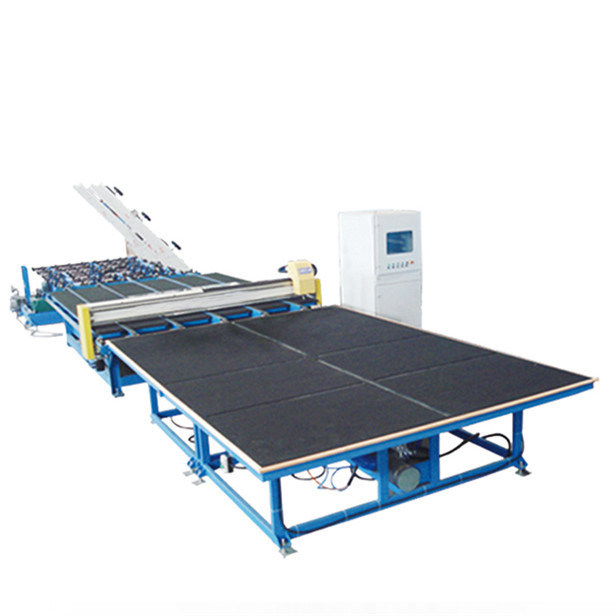

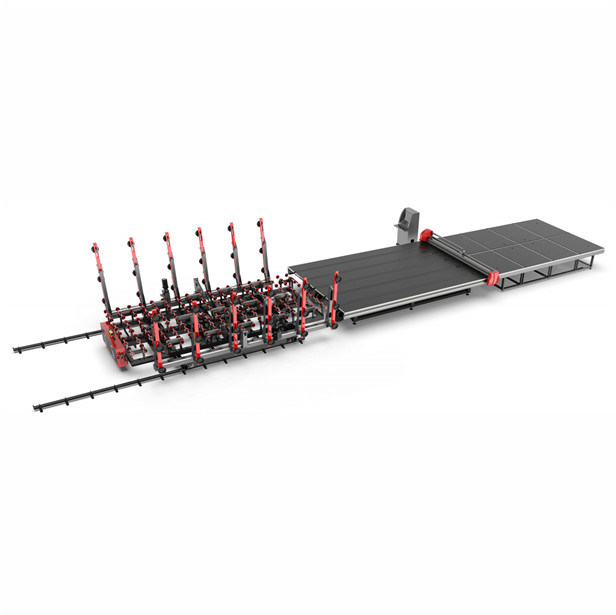

Tables automatiques de taille du verre pour le processus de fabrication en verre

1. Aperçu des tables de taille du verre

Le principe de travail de tables de taille du verre est de transporter le verre taillé en transportant la ceinture à la table de travail, a automatiquement entré la position du verre par le système de balayage photoélectrique, et puis la tête de coupe avec la meule diamant sur les mouvements de support de coupeur le long des directions de X et de Y respectivement par le contrôle de programme, cutc la feuille. Le C.A. avancé le moteur que servo est utilisé dans la pièce d'entraînement, contrôleur de mouvement de commande numérique par ordinateur est employé dans la partie commande de la machine.

2. Composition en table de taille du verre :

Tables automatiques de taille du verre : Elle se compose du mécanisme de châssis, mécanisme de poutre, mécanisme de table de travail, mécanisme de couteau de coupe, donnant le mécanisme, le mécanisme de positionnement de balayage photoélectrique et le système de contrôle électrique.

3. Caractéristique du coupeur en verre

1, guide linéaire silencieux ultra-rapide est adopté pour le rail de guide, qui a l'exactitude de coupure élevée et à faible bruit.

2, par l'analyse du logiciel professionnel de structure, l'équipement assure la stabilité, équilibre dynamique, force mécanique pour réaliser le match le plus parfait, et s'assure que la structure de la table n'est pas déformée.
3, moteur servo japonais avancé d'Ankawa est employés dans la partie motrice, qui rend l'équipement fiable, erreur petite et efficace.
4, le matériel de châssis est soudés et constitués par l'acier manganèse-contenant standard national de pont de section (Q345A) après traitement de vieillissement. Les propriétés mécaniques, la plasticité et les caractéristiques de soudage complètes de ce genre d'acier sont bonnes. Le cadre est traité dans son ensemble, et la stabilité et l'exactitude de l'équipement sont considérablement améliorées en gâchant le traitement vieillissant pour assurer la stabilité du produit. Après procédé spécial de dérouillage, les taches de rouille et la couche extérieures d'oxyde sont enlevées. La couche supérieure est pulvérisée avec l'amorce époxyde à haute teneur et la couche supérieure est pulvérisée avec la peinture à haute teneur d'automobile.
5, disposition raisonnable des câbles et les tuyaux de gaz intégraux et le cachetage complet
6, le dispositif a une fonction remise à zéro principale. Elle peut accomplir toutes les préparations avant de commencer automatiquement en cliquant sur sur l'écran tactile, qui améliore considérablement l'efficacité de travail.
7, vanne électromagnétique proportionnelle japonaise de SMC est employés pour couper le riz. La pression est automatiquement ajustée selon l'épaisseur en verre. La tête de coupeur tourne 360 degrés, et le stimulant et abaisse les coupes de amortissement de coupeur (n'importe quelle ligne droite et toutes sortes de verre formé spécial peuvent être coupées exactement).
8, double commande de grande vitesse de moteur (grand servo de Yaskawa d'inertie) assure couper la vitesse et l'aisance
9, dispositif de convoyeur, dispositif de transmission automatique, commodes synchrones pour que la transmission en verre, le règlement de vitesse de conversion de fréquence, stable et facile supérieurs et inférieurs optimise la vitesse de transmission
10, fonction de compensation, compensation d'excentricité d'outil, compensation de dégagement, compensation de lancement

11, la tête de couteau est équipés de la fonction de protection de couteau. Si la tête de couteau tombe en dehors du verre ou de l'espace en verre, le programme s'arrête automatiquement, effectivement empêchant des dommages aux pièces et au verre.
12, dispositif de mise en place, système de positionnement de balayage photoélectrique

paramètre 4.Technical

5.Equipment configurent

1. , Incidence principale de NSK : NSK ;
2. , Voie de guidage : FUJUN ;
3. , Support/vitesse : RUIAN ;
4. , Tableau : Feutre industriel importé ;
5. , Roue de couteau/support : Lanceur, Allemagne ;
6. , Panneau de Tableau : conseil à haute densité imperméable ;

partie 6.Software

1) L'interface homme-machine est simple et généreuse, l'ajustement de paramètre est simple, les paramètres qui doivent être modifiés par des opérateurs sont moins, simples et intuitifs, et les conditions pour des opérateurs sont basses.

2) Vitesse courante rapide, bon fonctionnement, exactitude de contrôle élevée, structure de contrôleur modulaire ;

3) Le mode de coupe de canalisation, le mode de coupure de positionnement photoélectrique et le mode direct de coupe sont placés librement par des options. Le mode de coupure automatique et le mode d'opération d'air peuvent être commutés à tout moment pendant le traitement.

4) Cheminement et déploiement en temps réel du chemin de traitement, enregistrement opportun des coordonnées de mouvement, état d'axe, état I/0, enregistrement automatique de diagnostic de défaut et alarme ;

5) L'emboîtement graphique de bibliothèque programmant, choisissent en forme spéciale à partir de la bibliothèque, a placé des paramètres appropriés, traitant la quantité, emboîtement automatique, se produisant traitant la trajectoire ;

6) Recevez un grand choix de logiciel superbe de traitement de paquet de documents, dossier d'AUTOCAD DXF, le système a ses propres graphiques éditant le logiciel (exactement le même que la méthode de édition de Paul) ;

7) Programmation graphique d'emboîtement de bibliothèque, choisissant la forme anormale à partir de la bibliothèque, plaçant des paramètres appropriés, traitant la quantité, emboîtement automatique, se produisant traitant la trajectoire ;

8) Stockage complet des actions en verre de pression, une fois que la pression de coupure de chaque épaisseur de spécifications est entrée et économisait, il peut être directement appelé ;

9)La fonction de positionnement photoélectrique, selon l'angle réel de position et de débattement, ajustent automatiquement la coupe ;
10) la fonction de tri des dossiers de classe de DXF, y compris le point le plus proche, le point d'entrée, ou par options dans le sens horaire, assortissantes dans le sens contraire des aiguilles d'une montre et autres de couleur de graphiques. Libérez le commutateur entre la coupe monophasée et la coupe bidirectionnelle est réalisé.

11) Toutes sortes de protection : y compris la limite douce et dure, limite de pression de coupeur, contrôle externe d'arrêt d'urgence et ainsi de suite.

12) Fonction de compensation : compensation d'excentricité d'outil, compensation de dégagement, compensation de lancement ;
