Détails sur le produit:
|
| Nom: | Machine automatique de taille du verre de commande numérique par ordinateur | Fonction: | Rupture et coupure de chargement |
|---|---|---|---|
| Avantage: | Contrôle de commande numérique par ordinateur | Type: | Machine de taille du verre de commande numérique par ordinateur |
| Taille maximale de taille du verre: | 2800*4200mm | Épaisseur en verre: | 2-255mm |
| Surligner: | machine de taille du verre de commande numérique par ordinateur de 255mm,Tableau de taille du verre de commande numérique par ordinateur de 255mm,machine de taille du verre et de polonais de 255mm |
||
Machine automatique de taille du verre et de polissage de table de taille du verre de commande numérique par ordinateur de machine de taille du verre de commande numérique par ordinateur
La ligne automatique de taille du verre de machine de taille du verre de commande numérique par ordinateur de LJSCLM a été largement améliorée au moyen d'introduction de principale technologie européenne, technologie du monde plus nouveau et processus pour éliminer les interprétations insuffisantes, fonctions inachevées et opération instable du chargeur en verre domestique, d'ailleurs, par les supports précis, des glissière-rails, des moteurs servo et des éléments pneumatiques, elle réalise l'exactitude stable à long terme et fonctionnement rapide avec le plus nouveau système de contrôle américain de Galil, elle comporte encore une opération plus rapide, une sécurité plus élevée, un rendement plus élevé, plus de stabilité et une meilleure exactitude : avec le positionnement photoélectrique, elle facilite l'opération simple et précise et l'économie de travail proéminente
Machine de taille du verre de commande numérique par ordinateur de LJSCLM
Données techniques
| Taille maximale de taille du verre | 2800*4200mm |
| Épaisseur en verre | 2-255mm |
| Coupant la vitesse (m/min) | 0-200 |
| Accurcy (mm/m) | ≤±0.20 |
| Cassant la barre (PCs) | 1+2 |
| Puissance totale | 3P 380V 50Hz |
| Dimension | Dimensions : 14200x3750x900 ±20mm |
| Poids total | 3700KG |

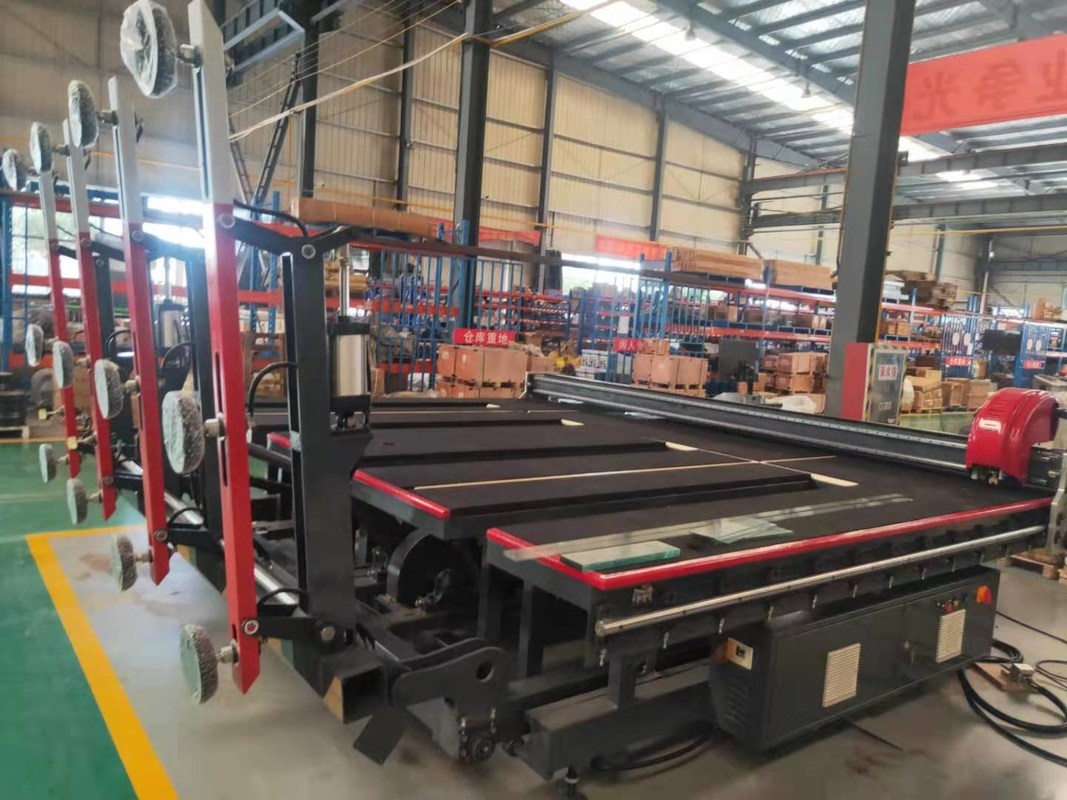

La ligne à grande vitesse automatique intelligente de taille du verre de commande numérique par ordinateur de LJSCLM est prête à installer
La ligne à grande vitesse automatique intelligente de taille du verre de commande numérique par ordinateur de LJSCLM est prête pour travailler dans l'atelier de notre client
Table de chargement vertical de LJASP 3525 de machine en verre isolante
Représentation d'A.Technical :
1. Tous les cadres principaux des groupes de tuyau d'acier de rectangle de qualité d'utilisation d'équipement de norme nationale soudés et équipés du boulon.
système de contrôle 2.Electric des modules de marque de Schneider d'utilisation d'équipement d'électrique ; Les utilisations de contrôle de programme ont importé le contrôleur programmable de SIMENS, équipé de l'écran tactile.
la machine 3.The a été conçue avec l'aspect concis et se conforme à l'usine moderne aux signes sûrs, et mettre en référence à l'euro norme du CEI de la conception jusqu'à la fabrication et à l'installation.
| DONNÉES TECHNIQUES | |
| Taille en verre maximum | 2500*3500mm |
| 2000*2500mm | |
| Épaisseur en verre | 3-12mm |
| Source d'air | 0.8Mpa |
| Puissance | 3P 380V/1P+N 220V 50Hz 38KW |
| Taille de machine | 3200*2800*1800mm |
| 2600*2800*1800mm | |
Paramètre technique de B.Mainly :
taille 1.Loading en verre maximum : L X W = 3500 x 2500 millimètres
Taille en verre minimale de chargement : L X W = 800 x 600 millimètres
Épaisseur en verre : (3-10mm)
2.Dimension de table de chargement approximativement :
L X W X H= appui 530mm (±30mm) du fond de 3700mm x de 2800mm x 2500mm+
la table de chargement 3.The vertical utilise le moteur servo comme système d'entraînement et tous les moteurs avec des vitesses infiniment variables, la vitesse de transfert de cette table est 2-35m/min ; Durée de cycle de chargement : 35S
système de contrôle de boucle 4.Adopts plein-fermé pour le positionnement précis pour la machine et le système courant stable ; Description de configuration
5.The inclinant le mouvement horizontal de bras commandé par le moteur servo et le réducteur de transmission précis, commande de crémaillère ;
structure 6.Lifting : Moteur servo et commande par courroie de contrôle de réducteur de transmission et synchrone précise ;
cadre de tasses de l'aspiration 7.The inclinant la structure : Moteur servo et contrôle précis de réducteur de transmission et tourner la manivelle de la commande de bielle ;
structure du transfert 8.Bottom, moteur servo et commande de contrôle de réducteur de transmission et à chaînes précise.
9. contrôle tout-numérique de 4 axes avec le positionnement précis et la flexibilité rapide ; Toute la vitesse peut être
réglable selon la chaîne de production vitesse.
10.Super HMI surveiller les paramètres fonctionnants de statut et de système d'équipement ; Il peut placer des données selon la différente taille de support et angle et également préréglémentation ou enregistrement en verre du décalage de la production actuel.
système de pompe 11.Vacuum : pompe à vide en forme de pale rotatoire de mono-bloc fortement efficace ;
Tasses d'aspiration : Les utilisations ont importé le type des tasses ¢120MM d'aspiration de PF
12. Offre de compresse d'air : 5-7bar, 30L/min ; Alimentation en air comprimée : 5-7bar, 30L/minute ;
approvisionnement 13.Power : 380V, 50HZ, 3 phases,
En tant que fabrication en verre isolante de machine de professinal en Chine, excepté le matériel tel que le tamis de Moleculaer et l'entretoise et le mastic en aluminium. Nous sommes bons pour develping et produire la chaîne de production de traitement en verre insulaing verticale automatique, bas-e egde en verre vertical supprimant la machine, chaîne de production en verre insulaiting de robot d'automatice et ainsi de suite.
Le Lijiang-verre se spécialise dans la R&D, fondée en 2009, la production et les ventes des machines en verre isolantes et du matériel annexe connexe pour l'industrie de transformation profonde en verre et l'industrie du bâtiment de porte et de fenêtre. A la base de traitement professionnelle des machines en verre isolantes, les machines de fenêtres d'aluminium-plastique et de portes et les matériaux auxiliaires, etc. relatifs de cette façon, nous fournissons la solution et les fenêtres et la solution de traitement de portes en verre les plus complètes pour les clients domestiques et étrangers bien. Jusqu'en 2019, nous avons exporté les machines et les matériaux en verre vers l'Amérique, Amérique du Sud, l'Europe, le Moyen-Orient, Inde et ainsi de suite, presque 30 pays et régions. Nous avons établi une relation d'affaires internationale parfaite avec 10 agents puissants et avons fait un effort d'établir ensemble une marque internationale célèbre au monde.
