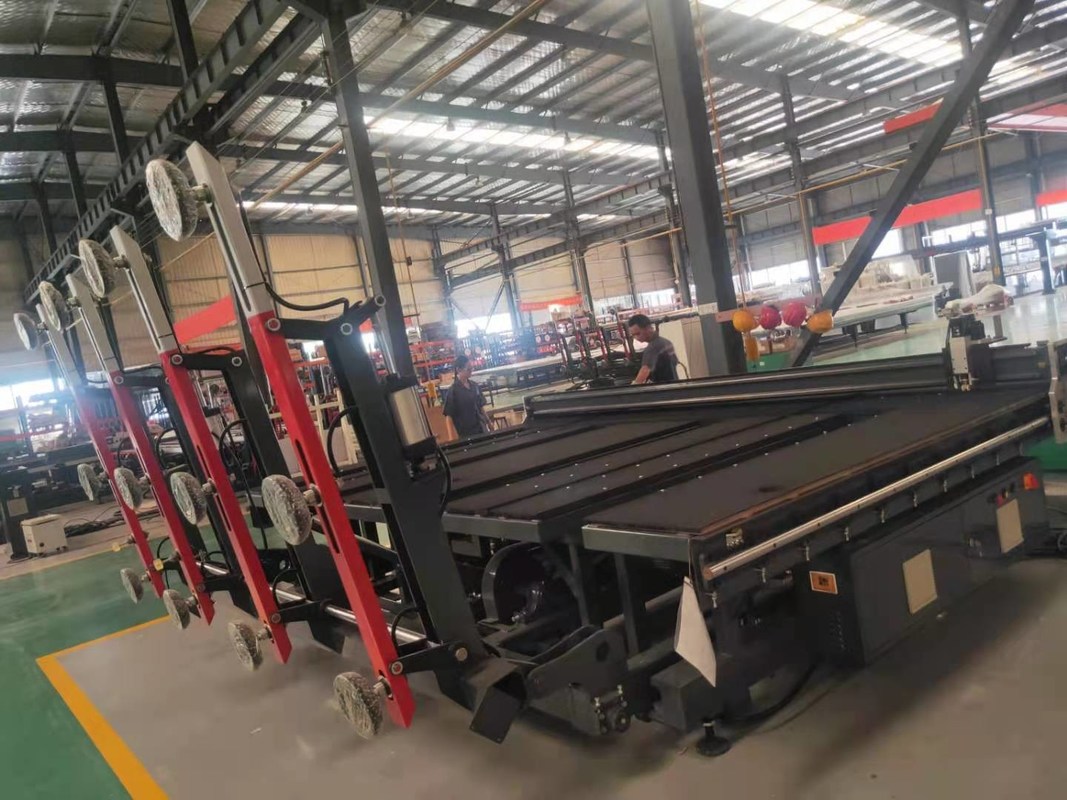

Profondément machine automatique de taille du verre de 2-25 millimètre pour le double traitement en verre isolant en verre

Application de produit

Verre de construction, verre des véhicules à moteur, verre de métier, morceau rond de verre, verre décoratif, verre d'armoire, verre enduit, verre d'appareils, verre de salle de bains, verre de travail manuel de lentilles, verre solaire, ustensiles et appareils de cuisine, verre de miroir de charme, etc.

Introduction de production

La petite empreinte de pas, non seulement appropriée à l'usine, mais également approprié aux opérations de magasin, à la coupe linéaire et à la coupe formée dans un, l'opération de commande à télécommande, une machine réglée avec 3 fonctions de la machine, peut remplacer la ligne automatique chère de taille du verre, réduisant l'utilisation du coût complet d'équipement, il est le meilleur choix des entreprises de traitement en verre.

Caractéristiques principales

1)2520L a placé automatiquement le chargement en verre de feuille, coupant automatiquement, automatiquement cassant des morceaux, flottant dans un, et libre à la marche par la commande à télécommande dans le secteur d'usine.

2)Adoptez le logiciel d'optimisation d'importation réduit la perte du verre !.

3)Avec la correction automatique. Pour assurer couper l'exactitude.

4)coupe en forme spéciale : l'équipement peut être utilisé pour couper automatiquement n'importe quelle ligne droite, barre oblique ou découpe dans la haute précision.

5)Interface anglaise d'opération (de Chinois) : Le dialogue homme-machine adoptent le plein menu anglais (de Chinois).

Air-flotté cassant le Tableau pour la taille du verre

Il se compose principalement de quatre parts : mécanisme de cadre, mécanisme de division, système de contrôle pneumatique et système de contrôle électrique. * taille de feuille : Taille minimum : 1500 *1200mm (chargement latéral simple) * taille de chargement maximum : 2600 x 2000 millimètres * épaisseur en verre de feuille : 3 | 19mm * profondeur fonctionnante d'absorption : 700 millimètres * vitesse de marche d'axe des abscisses : (réglable) * vitesse de marche de l'axe des y 5-25m/min : 8-12 donner de m/min (réglable) * la vitesse : (réglable) * nombre 5-25m/min de bras de secousse : 8h du matin (double chargement latéral) * nombre de surgeons simples de bras : trois * type de chargement : Double côté chargeant * cycle de fonctionnement : 45S (15S pour chaque position supplémentaire) * alimentation d'énergie d'installation : AC380V/50HZ (des circonstances spéciales peuvent être ajustées selon les besoins des clients) * puissance de total d'installation : 5-10 kilowatts * air comprimé : 0.6-0.8 MPA ; * vide : -50-99 Kpa (réglable selon l'épaisseur en verre) * taille de table de travail : 900 + 20mm * taille de machine : 4650 x 2980 x 900mm

Machine complètement automatique de taille du verre de commande numérique par ordinateur

Son principe de travail est de transporter le verre taillé en transportant la ceinture à la table de travail, a automatiquement entré la position du verre par le système de balayage photoélectrique, et puis la tête de coupure avec la meule diamant sur les mouvements de support de coupeur le long des directions de X et de Y respectivement par le contrôle de programme, cutc la feuille. Le contrôleur de mouvement de commande numérique par ordinateur est employé dans la partie commande de la machine, et le moteur servo avancé à C.A. est utilisé dans la cloison de lecteur * taille maximum : 2600*2000mm * épaisseur : 3~19mm * coupure de l'exactitude : ±15 * coupure de l'exactitude du verre en forme spéciale : ±20 * coupure de la vitesse : 0-200m/min * donner la vitesse : 0-25m/min * taille de machine : 9600X2800X900±20mm * taille de table de travail : 900mm±20mm * poids : 2600kg * puissance totale d'équipement : 5-8kw

Tableau de chargement en verre complètement automatique

Il est principalement employé pour le chargement en verre automatique. Après avoir mis le verre dans la position indiquée et avoir donné le signal du chargement, le grand bras tourne environ 95 degrés par le mécanisme de renversement, et la machine entière commence à avancer. Quand le dispositif d'induction sur l'arme de petit calibre touche le verre, la machine entière cesse de marcher et le verre est sucé par la tasse d'aspiration par le système de vide sur le de verre, le moteur de levage d'arme de petit calibre soulève le verre vers le haut et vers l'arrière environ 80 millimètres. Les retraites de marche de moteur et le grand bras tombe vers le bas. Quand le bras de terril est en place, la tasse d'aspiration sous le verre commence à souffler. Quand l'arme de petit calibre tombe vers le bas, les chutes en verre sur la roue de convoyeur. En conclusion, le verre est transporté à la table de coupure par la roue de convoyeur. * rupture de la barre : 1+1 type * taille de Tableau : 9600x2800x900mm * épaisseur en verre : 3-19mm * puissance : 4kw * taille de Tableau : 900 + 20mm
