Brève introduction de ligne automatique de taille du verre

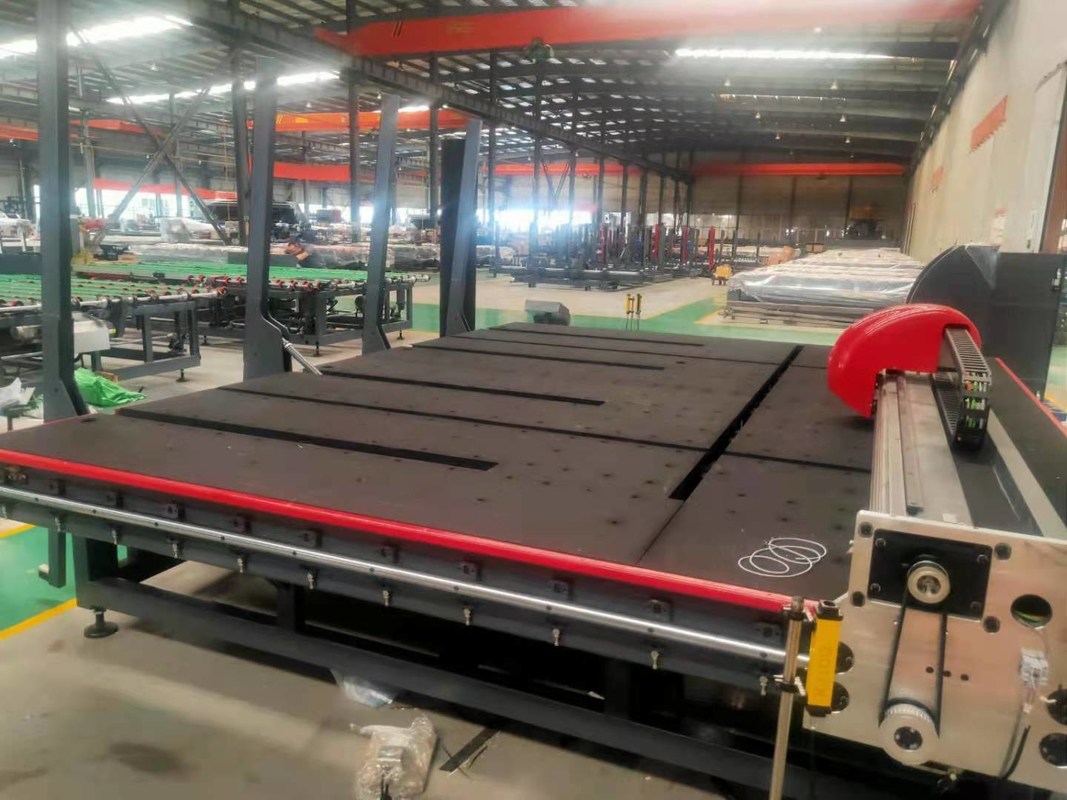

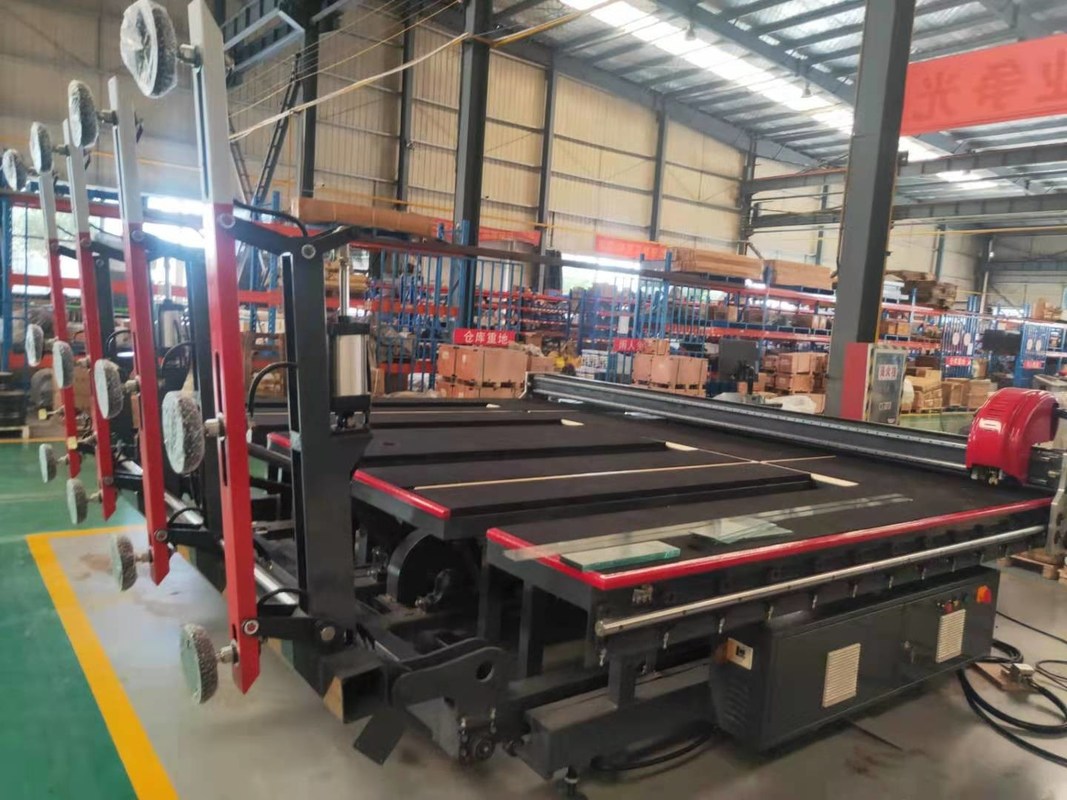

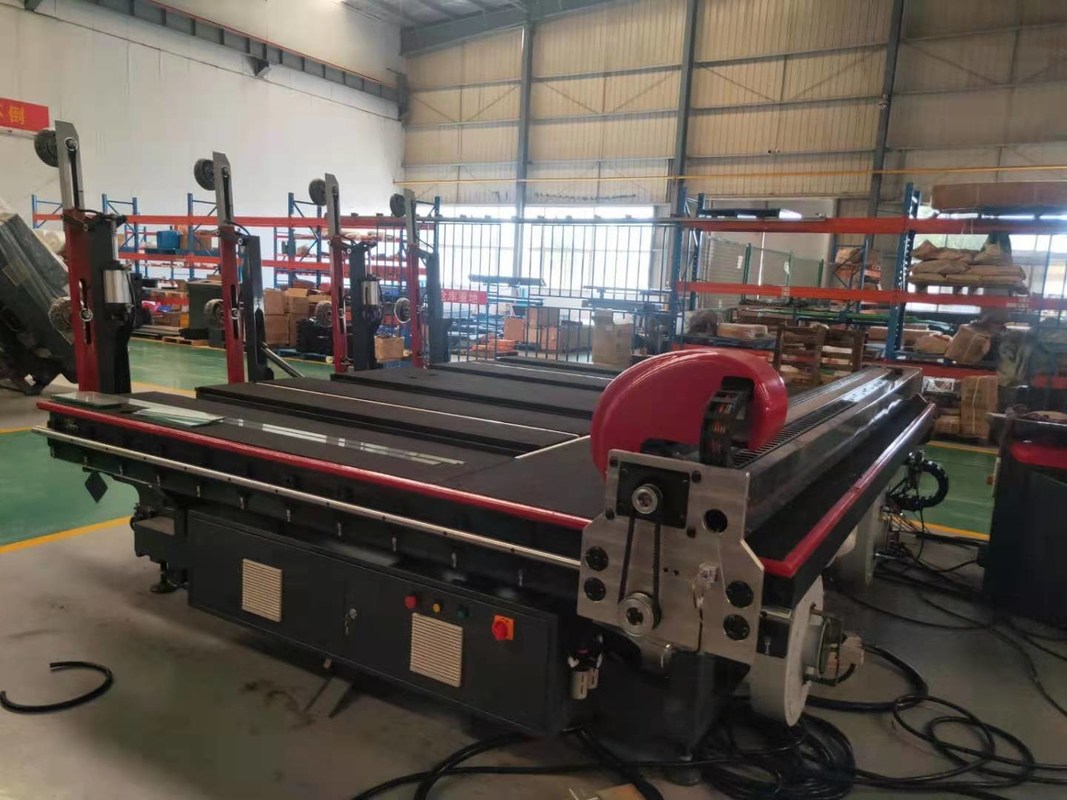

Le plan global du projet : La ligne automatique de taille du verre de commande numérique par ordinateur se compose de table de chargement automatique, table de coupure automatique et air-est flottée cassant la table. La ligne automatique de taille du verre est principalement employée dans le traitement du verre plat, qui peut rapidement et exactement charger des feuilles, pour couper le verre à ligne directe et en forme spéciale et les feuilles de rupture mécaniques air-flottées. Le flux des tâches est comme suit : La table de chargement emploie le chiffre d'affaires mécanique, par la tasse d'aspiration de vide prenant la feuille en verre du support, déposé à la table de chargement. Le verre est transporté à la table de coupure par le rouleau sur la table de chargement et la bande de conveyeur sur la table de coupure. Le support de coupeur sur la poutre de coupure de la découpeuse conduit le coupeur pour se déplacer à la grande vitesse dans la direction de X et la direction de Y par le moteur servo. Utilisant la rotation de moteur d'axe des z pour commander la trajectoire de tangente de l'outil. En même temps, la pression de coupeur et la profondeur du coupeur sont commandées par quantité analogue, et les quatre haches sont actionnées simultanément pour couper. Quand la coupe est de finition, la feuille en verre est envoyée à la table de rupture air-flottée pour traverser le coussin d'air constitué par la bande de conveyeur et la table de rupture.

Configuration mécanique :

Chaîne de pignon de secousse : l'usage-résistance de haute précision a renforcé ;

Transport des rouleaux : Matériel d'unité centrale ;

Tasse d'aspiration de vide : Matériel en caoutchouc de Nitril (double structure d'adsorption) ;

Réducteur de secousse : Bangfeili/zhongyan

Réducteur d'aixs de X et de Y : Bangfeili/zhongyan

Transport du réducteur : Bangfeili/zhongyan

Réducteur de levage de surgeon : Sankai/zhongyan

Pompe à vide : Jiuxin

Configuration d'appareils électriques :

1. Contrôleur de PLC : Delta ;

2. Convertisseur de fréquence : Delta ;

3. Écran tactile : Delta ;

4. Commutateur de contacteur : Schneider ;

5. Disjoncteur : Chint ;

6. Alimentation d'énergie de changement : Delta ;

7. Transformateurs de contrôle : Chint ;

8. Électrovanne principale : Airtac ;

9. Commutateur photoélectrique : Guangchuan/puruide/aotongmike ;

10. Commutateur de proximité : Guangchuan/puruide/aotongmike.
