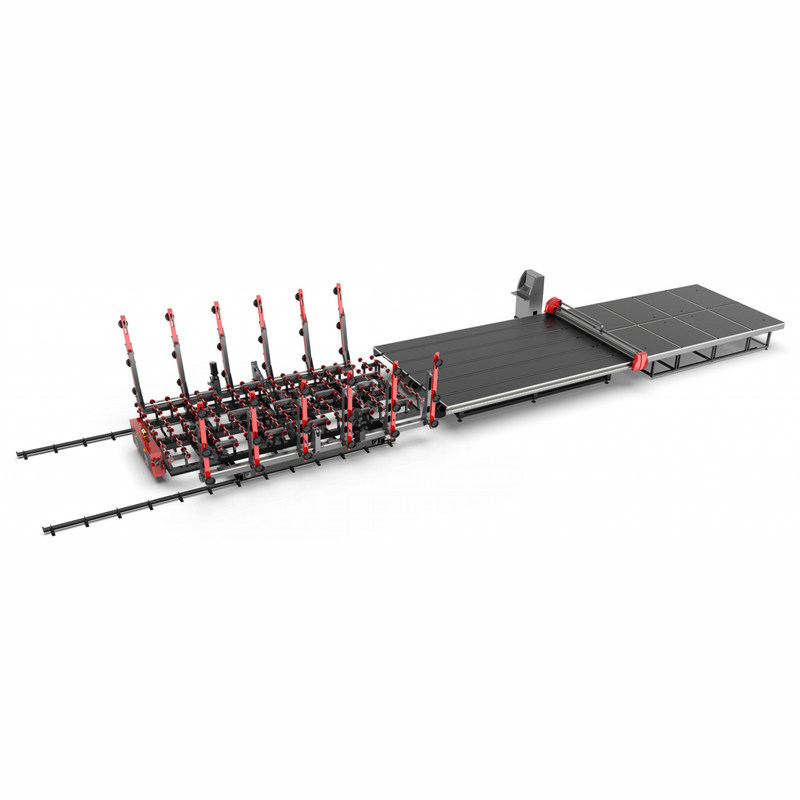

Machine industrielle de taille du verre utilisée pour les machines de traitement profondes en verre

composition 1.Equipment :

Table automatique de taille du verre : Elle se compose du mécanisme de châssis, mécanisme de table de travail, mécanisme de poutre, mécanisme de couteau de coupe, donnant le mécanisme, le balayage photoélectrique plaçant le mécanisme et le système de contrôle électrique.

2.Description de machine de taille du verre de commande numérique par ordinateur
Le principe de fonctionnement de machine de coupeur en verre de commande numérique par ordinateur est de transporter le verre taillé en transportant la ceinture à la table de travail, a automatiquement entré la position du verre par le système de balayage photoélectrique, et alors la tête de coupe avec la meule diamant sur le support de coupeur se déplace le long des directions de X et de Y respectivement par le contrôle de programme, cutc la feuille. Le C.A. avancé le moteur que servo est utilisé dans la pièce d'entraînement, contrôleur de mouvement de commande numérique par ordinateur est employé dans la partie commande de la machine.

caractéristiques 3.Main

1, moteur servo d'Ankawa de Japonais avancé est employé dans la partie motrice, qui rend l'équipement fiable, erreur petite et efficace.
2, par l'analyse du logiciel professionnel de structure, l'équipement assure la stabilité, équilibre dynamique, force mécanique pour réaliser le match le plus parfait, et s'assure que la structure de la table n'est pas déformée.
3, le dispositif a une fonction de remise principale. Elle peut accomplir toutes les préparations avant de commencer automatiquement en cliquant sur sur l'écran tactile, qui améliore considérablement l'efficacité de travail.
la vanne électromagnétique proportionnelle de 4Japanese SMC est utilisée pour couper le riz. La pression est automatiquement ajustée selon l'épaisseur en verre. La tête de coupeur tourne 360 degrés, et le coupeur supérieur et inférieur d'amortissement coupe (n'importe quelle ligne droite et toutes sortes de verre formé spécial peuvent être coupées exactement).
5, le matériel de châssis est soudés et constitués par l'acier manganèse-contenant standard national de pont de section (Q345A) après traitement vieillissant. Les propriétés mécaniques, la plasticité et les caractéristiques de soudage complètes de ce genre d'acier sont bonnes. Le cadre est traité dans son ensemble, et la stabilité et l'exactitude de l'équipement sont considérablement améliorées en gâchant le traitement vieillissant pour assurer la stabilité du produit. Après procédé spécial de dérouillage, la couche de taches et d'oxyde de rouille de surface sont enlevées. La couche supérieure est pulvérisée avec l'amorce époxyde à haute teneur et la couche supérieure est pulvérisée avec la peinture à haute teneur d'automobile.
5, disposition raisonnable des câbles et les tuyaux de gaz intégraux et le cachetage complet
6, guide linéaire silencieux ultra-rapide est adoptés pour le rail de guide, qui a l'exactitude élevée de coupe et à faible bruit.
7, dispositif de convoyeur, dispositif de transmission automatique, commodes synchrones pour que la transmission en verre, le règlement de vitesse de conversion de fréquence, stable et facile supérieurs et inférieurs optimise la vitesse de transmission
8, la tête de couteau est équipés de la fonction de protection de couteau. Si les chutes de tête de couteau en dehors de l'espace en verre ou en verre, le programme s'arrête automatiquement, effectivement empêchant des dommages aux pièces et au verre.
9, commande à grande vitesse de double moteur (grand servo de Yaskawa d'inertie) assure la vitesse et l'aisance de coupe
11, fonction de compensation, compensation d'excentricité d'outil, compensation de dégagement, compensation de lancement
12, dispositif de mise en place, système de positionnement de balayage photoélectrique

paramètre 4.Technical

partie 5.Software

1) Toutes sortes de protection : y compris la limite douce et dure, la limite de pression de coupeur, arrêt d'urgence externe commandent et ainsi de suite.
2) L'interface homme-machine est simple et généreuse, l'ajustement de paramètre est simple, les paramètres qui doivent être modifiés par des opérateurs sont moins, simples et intuitifs, et les conditions pour des opérateurs sont basses.
3) Jeûnent la vitesse courante, bon fonctionnement, exactitude de contrôle élevée, structure de contrôleur modulaire ;
4) Canalisez le mode de coupe, mode de positionnement photoélectrique de coupe et le mode direct de coupe sont placés librement par des options. Le mode automatique de coupe et le mode d'opération d'air peuvent être commutés à tout moment pendant le traitement.
5) L'emboîtement graphique de bibliothèque programmant, en forme spéciale choisi de la bibliothèque, a placé des paramètres appropriés, traitant la quantité, emboîtement automatique, se produisant traitant la trajectoire ;
6) Recevez un grand choix de logiciel superbe de traitement de paquet de documents, dossier d'AUTOCAD DXF, le système a ses propres graphiques éditant le logiciel (exactement le même que la méthode de édition de Paul) ;
7) Temps réel dépistant et montrant du chemin de traitement, enregistrement opportun des coordonnées de mouvement, état d'axe, état I/0, enregistrement automatique de diagnostic de défaut et alarme ;
8) Programmation graphique d'emboîtement de bibliothèque, choisissant la forme anormale à partir de la bibliothèque, plaçant des paramètres appropriés, traitant la quantité, emboîtement automatique, se produisant traitant la trajectoire ;
9) Accomplissez le stockage des actions en verre de pression, une fois que la pression de coupe de chaque épaisseur de spécifications est entrée et sauvée, il peut être directement appelé ;
10) La fonction de positionnement photoélectrique, selon l'angle réel de position et de débattement, ajustent automatiquement la coupe ;
11) Fonction de compensation : usinez la compensation d'excentricité, compensation de dégagement, compensation de lancement ;
12) La fonction de tri de la classe de DXF classe, y compris le point le plus proche, le point d'entrée, ou par options dans le sens horaire, assortissantes dans le sens contraire des aiguilles d'une montre et autres de couleur de graphiques. Libérez le commutateur entre la coupe monophasée et la coupe bidirectionnelle est réalisé.
6.Configure

1. , Incidence principale de NSK : NSK ;
2. , Voie de guidage : FUJUN ;
3. , Support/vitesse : RUIAN ;
4. , Panneau de Tableau : conseil à haute densité imperméable ;
5. , Tableau : Feutre industriel importé ;
6. , Roue de couteau/support : Lanceur, Allemagne ;

Opti
composition 2.Equipment :
Table automatique de coupe : Elle se compose du mécanisme de châssis, mécanisme de poutre, mécanisme de table de travail, mécanisme de couteau de coupe, donnant le mécanisme, le balayage photoélectrique plaçant le mécanisme et le système de contrôle électrique.
