Détails sur le produit:
|
Nom de production: | Machine de taille du verre | Taille de machine: | 2800mm*4200mm |
---|---|---|---|
Épaisseur en verre: | 3 - 15mm | Table de chargement: | Oui |
Table de coupe: | Oui | Garantie: | 1 an |
Rupture de la table: | Oui | ||
Surligner: | 0.08% glass cutting table machine,08% machines de table de taille du verre |
Machine de taille du verre de commande numérique par ordinateur avec des surgeons de Tableau et en verre de coupe
Levage des conditions :
Avec la corde parallèle du fil d'acier deux accrocher sur l'oeil à queue filetée, ne sera pas biaisé, garder le niveau de table lentement et légèrement, et empêcher serrer et effectuer par d'autres objets.
Corde de fil d'acier, diamètre : 12-14mm, longueur : 3.5m-4m/pcs.
Nombre | Nom | Type | Nombre | Notes |
1 | Table de chargement | Bras du double YR-28/42 avec monoposte | 1pcs | |
2 | Table de coupe | YR-CNC28/42 | 1pcs | |
3 | Rupture de la table | YR-30/42 | 1pcs | |
4 | Rails | 15kg/m | 3.8m*2pcs | |
5 | Placez le tronc à chaînes | YR-SPT28/42-072 | 1pcs | |
6 | Enchaînez le tronc | YR-SPT28/42-097 | 1sets | |
7 | Tronc à trois voies | YR-SPT28/42-098 | 1sets | |
8 | Tronc de câble | YR-SPT28/42-099 | 1sets | |
9 | Couverture électrique de câble d'armoire | YR-SPT28/42-099 | 1pcs | |
10 | Soudure de rail | YR-SPT28/42-094 | 2pcs | |
11 | Montage limité de Y | YR-SPT28/42-0986 | 3pcs | Selon la position de site |
Impératifs techniques :
1. le rail extérieur est de niveau, la rectitude accuracy≤0.08%
2. la taille de table de chargement est 5-7mm plus hauts que la table de coupe de commande numérique par ordinateur.
3. le montage limité par axe des ordonnées de table de chargement assurent la position quand la table de chargement s'est arrêtée.
4. les câbles sont rangés rassemblé dans le tronc, câble exposé devraient être couverts de tube de garde.
5. l'air comprimé est l'air pur sec, 0.5-0.6Mpa, conduit d'aération d'entrée est 4 chemins de conduit d'aération principal au
machine, changée en tube d'unité centrale du diamètre 10mm en FRL.
6. le support en verre devrait être dans la pièce moyenne des bras de rotation, et fixe
7. La position électrique d'armoire ajustée selon le site.
8. puissance électrique d'armoire : 380V 50HZ, diamètre de fil 3*10+1*6
9. vis de réglage : Total M10*80 : 70pcs
vis de réglage pour le rail : 28pcs, pour la table de commande numérique par ordinateur : 8pcs, pour la position limitée de table de chargement : 6pcs, pour
tronc : 14pcs, pour le dispositif de découverte de bord : 4pcs, de cadre d'écran : 4pcs, pour le tronc à chaînes : 6pcs.
10. opération de sécurité, entretien, formation d'instruction après installation.

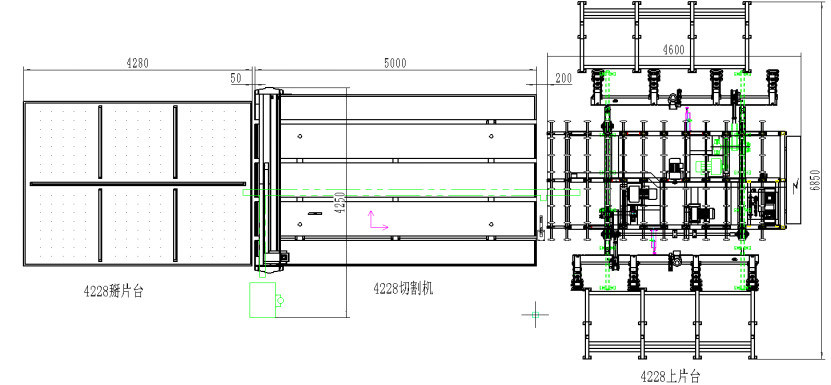

11. Ce dessin de disposition a été réservé par le client après la formation.
YR-4228 DOUBLENT LA DOUBLE CHARGEUSE DE POSITIONS DE BRAS
1,1 composition en équipement :
1)Le système de travail de cadre principal d'équipement/équipement/le système transport d'équipement/vide sucent le système/le système renversement de machine/le système pression élevée et basse/système de contrôle de programme
1,2 configuration de machine :
1)Pignon et chaîne de renversement : de grande précision spéciaux renforcent
2)Chariot à transport : matériel d'unité centrale d'importation
3)Surgeon de vide : matériel d'importation (le double sucent la fonction)
4)Pompe à vide : La Chine et entreprise mixte allemande PUXU
1,3 original électrique
1)Contrôleur de PLC : DELTA
2)Tranducer : DELTA
3)Commutateur d'approche : La Suisse ELCO
4)Câble de commande : câble flexible de bouclier
5)Contrôleur : Schneider
6)Original pneumatique : Taïwan Airtac
7)Capteur de pression positive et négative : Le Japon SMC
1,4 paramètres de technologie
1)limites en verre de taille de chargement : taille minimum 1500*1500mm (seulement gauche)
taille maximum 4200*2800mm
2)épaisseur en verre de chargement : 3~19mm
3)cycle en verre de chargement : 40-90 minute 9 (réglable)
4)vitesse de transport : 0~40m/min (réglable)
5)le maximum sucent la profondeur en verre : 700mm
6)poids en verre de chargement maximum : 900KG
7)nombre latéral simple de bras en verre de chargement : 6
8)nombre simple de surgeon de bras : 3
9)bras de chargement de renversement : 2
10) position en verre de chargement : 2positions
11) puissance de source& de puissance : V HERTZ
12) installez la puissance : 8KW
13) air de compresse : 0.3Mpa
14)pression de vide : -70~ -90Kpa (réglables)
L'information de technologie
2,1 : La machine récapitulent
1)La chargeuse en verre automatique est un équipement qui peut sucer le verre de l'étagère en verre et se tourner vers la table et le transport de niveau à la découpeuse ou à n'importe quel autre lieu de travail.
2) : Pompe à vide célèbre de marque d'utilisation de système de vide, et stabilité d'augmentation et sécurité de l'équipement en grande partie. Tous les procédés de travail sont commandés par le PLC.
2,2 : Describer de technologie
1)mode de renversement : le renversement mécanique, grande vitesse, fonctionnent l'écurie, aucune secousse
2)angle de renversement : 95-98 (réglable)
3)sucez la profondeur en verre : le surgeon peut être le bout droit 300mm, et accomplit 700 profondeurs en verre de chargement
4)système d'induction : ensembles de l'utilisation deux d'inducteur électrique de photo en verre, plus sûr et stable.
5)dispositif de levage : dispositif de levage spécial de bielle
6)sucez le dispositif : couche anticipée d'utilisation la double sucent la conduction.
7)contrôle de surgeon : chaque surgeon peut être commandé par la soupape à air, vous choisissent le nombre de travail de surgeon librement.
8)le verre faux de levage se protègent : peut protéger le verre faux quand vous rencontrez le petit ou cassé verre.
9)dispositif d'alarme : ayez le contrôle automatique et le dispositif d'alarme rouge et vert de lampe.
10)mode de contrôle : mode automatique et mode manuel
11)interface de contrôle : Affichage de Chinois et d'anglais, affichage à cristaux liquides
12)paramètre réglé : l'ordre et le nombre de chargement en verre peuvent être placés automatiquement, et peuvent lier avec la découpeuse pour réaliser la fonction complètement automatique sans interruption, n'ont pas besoin de l'ensemble de répétition. Plus commode et rapidement
Ⅱ, MACHINE AUTOMATIQUE de la TAILLE DU VERRE YR-4228 (entreprise mixte de la Chine et de l'Italie)
1, norme d'équipement :
La taille maximum de verre taillé : 4200*2800mm
La taille de la machine : 900±50mm.
Le poids de la machine : 3.8T.
L'épaisseur de coupe : 3~19mm
2, coupant des paramètres
Profondeur de ligne droite de parallélisme : ≤±0.25mm/m
Exactitude diagonale : ≤±0.30mm/m
Vitesse de pont de coupe : 0~180m/min (réglable)
Accélération de pont de coupe : ² 3.0m/s
Vitesse d'étagère de peu d'outil : 160m/min
Accélération d'étagère de peu d'outil : ² 6.0m/s
Vitesse de transport de ceinture : 40m/min
Erreur d'exactitude d'emplacement de tête de coupe : ≤±0.2 millimètre
3, source d'énergie /power
Installez la source d'énergie : V HERTZ
Puissance réelle d'équipement : 8KW
Air de compresse : 0.6PA
4, représentation d'équipement
Cadre d'équipement : exactitude de garantie et aucune déformation
Tablier d'outil d'équipement : le peu d'outil peut tourner 360 degrés.
Surface de machine : employez le panneau imperméable d'importation.
Senti : feutre industriel d'importation (composant de fibre et de laine)
Mode d'approvisionnement en pétrole : approvisionnement pneumatique automatique, synchronisme avec le peu d'outil.
Mode de transport : transport automatique de ceinture
5, pièce de machine
Panneau de Tableau : panneau imperméable et ignifuge d'importation
Support : Le Japon KHK
Ceinture de transport/roue de ceinture : L'Italie Bredbury
Roue de coupe : Allemand Bohle
6, appareil électrique
Utilisez le PC industriel pour commander, interface de Microsoft Windows
Tension : 415V/50HZ, ont le stabilisateur de tension
Moteur : Le Japon YASKAWA divisent le moteur
Commutateur d'approche : La Suisse ELCO
Original électrique principal d'appareils : Le Japon IZUMI et SCHNEIDER
Valve proportionnelle pneumatique : Le Japon SMC
7, logiciel
Logiciel de coupe d'importation de l'Italie et logiciel d'optimisation (OPTIMUMS de l'Italie)
Le logiciel d'optimisation et le logiciel de gestion de produit peuvent être employés ensemble
Faites protéger la limite de coupe de plongeon la fonction
Comptez la fonction de quantité de production
Ayez 1500 genres de stockage de figure (commode pour dessiner et commander)
Le logiciel AUTOMATIQUE de peinture de DAO peut être utilisation compatible
Le logiciel d'optimisation peut être employé directement avec le logiciel de coupe
Ayez la fonction de correction automatique, exactitude de coupe de garantie
Le chemin de coupe choisissent la fonction, portée de garantie la vitesse de la coupe la plus rapide
La coupe de Heteromorphism, gonflage automatique, peut garantir le résultat de coupe rapidement et effectivement.
L'addition et la correction d'origine fonctionnent, peuvent placer l'origine deux fois
Entrée de contrôle : interface de clavier et de souris, chinoise et anglaise
Ayez la fonction médiate automatique de pression de couteau de coupe de heteromorphism, garantie coupant le meilleur résultat
Balayage de calibre de Heteromorphism : balayez les différents genres de figure incluent le heteromorphism point par point, et les transforment au chiffre de FAO
Logiciel d'optimisation : peut combiner et arranger n'importe quels genres de taille de coupe, le meilleur programme de coupe de sortie, taux de coupe d'augmentation, et fait également modifier le logiciel manuel après optimisation, rapport d'utilisation de coupe d'augmentation effectivement
Optimisez la pression et la vitesse de coupe : selon la figure, la ligne droite, arc, incurvent, origine d'excurvature et finition, pièce d'accélération, pièce de décélération et ainsi de suite, optimisent, négocient et la plupart de pression et de vitesse appropriées.
Stockage de Heteromorphism : plus de 300 genres de stockage de heteromorphism, celui-ci peuvent accomplir toute la demande possible
Optimisation de Heteromorphism : le heteromorphism dans le stockage peut être changé la taille, spined librement, déplacée n'importe quelle direction, combinée librement accordant l'ordre
Fonction d'emplacement de perceuse : dans la perceuse d'approvisionnement de stockage de heteromorphism préinstallez la fonction.
Le peu d'outil protège la fonction : la fonction mécanique de protection, évitent n'importe quelle possibilité d'accident.
Coupe de Heteromorphism : l'équipement peut coupant n'importe quelle ligne droite, ligne oblique ou heteromorphism
Transport de ceinture : circulez en voiture la commande la ceinture directement, transportez le verre taillé à la machine de rupture en verre.
Protection d'itinéraire : l'itinéraire maximum de l'équipement ont la double protection de la machine et les électriques
Fonction médiate de pression de coupe : toute la pression peut être médiate par le clavier
8, apposent le film enlevant la fonction
9, utilisent le conteneur transparent d'huile
Ⅲ, COUSSIN DE L'AIR YR-4228 CASSANT LA MACHINE
1, paramètre de technologie
norme de 1,1 Table-conseils : 4200×2800mm
taille de 1,2 Table-conseils : 910±30mm
1,3 quantité de machine de fan : ensembles 1
2, configuration principale
Table-panneau 2,1 senti : feutre industriel d'importation (composant de fibre et de laine)
panneau 2.2Table : panneau imperméable et ignifuge d'importation
tige 2.3Carrier : en travers 2sticks, en longueur 1stick
cylindre 2.4Air : Taïwan Airtec
machine 2.5Air : Zhujiang
3, apposent la fonction automatique de renversement : la table peut être tournée d'un côté
le Ⅳ, apposent des fenêtres que le logiciel d'optimisation peut être employé dans le PC
Liste accessoire aléatoire
Non. | Nom | Unité | Quantité | Remarques |
1 | Commutateur optoélectronique | ensemble | 2 | |
2 | Trousse à outils | ensemble | 1 | |
3 | Support de couteau d'importation (allemand) | ensemble |
6 |
|
4 | Commutateur d'approche | ensemble | 2 | |
5 | Surgeon de chargeuse | morceau | 2 | |
6 | Tablier de cuivre d'outil | ensemble | 2 | |
7 | 694bearing | morceau | 4 | |
8 | Moulin à paroles | morceau | 1 | |
9 | Manuel d'exploitation anglais | partie | 1 | |
10 | Logiciel d'optimums | ensemble | 1 |
