Détails sur le produit:
|
Nom: | Machine automatique de taille du verre | Précision de coupe: | ≤±0.30mm |
---|---|---|---|
taille de max.cutting: | 3660×2750mm | taille de min.cutting: | 100×100mm |
épaisseur en verre: | 3~19mm | Vitesse de coupe: | max100m/minute |
vitesse de transport de table de chargement: | 40m/min | vitesse d'inclinaison de table de chargement: | 7m/min |
taille de la table de chargement max.absorb: | 3660×2750mm | taille de la table de chargement min.absorb: | 1800×1800mm |
puissance de moteur de coussin d'air: | 5.5kw | ||
Surligner: | machine de fabrication de verre,machine en verre de double vitrage |

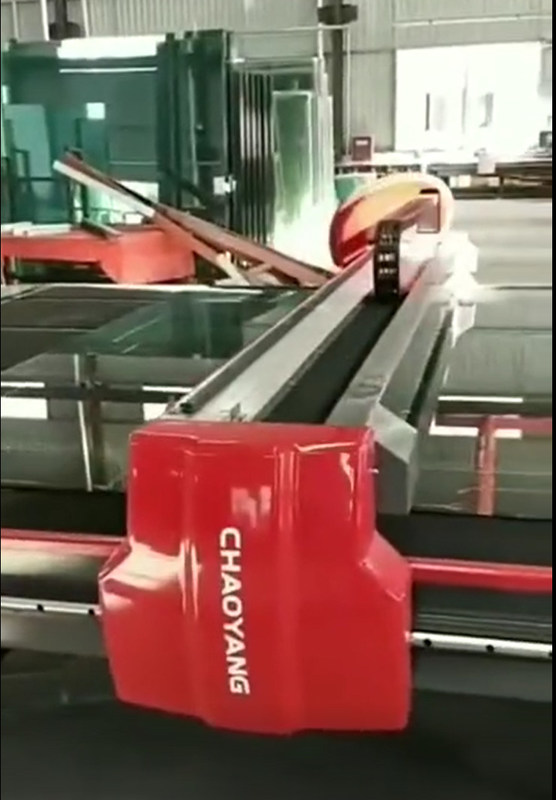

Facile d'utiliser la machine automatique de taille du verre pour la taille du verre
Composition en équipement
La machine automatique de taille du verre se compose du mécanisme de châssis, mécanisme de poutre, mécanisme de table de travail, mécanisme de couteau de coupe, donnant le mécanisme, le balayage photoélectrique plaçant le mécanisme et le système de contrôle électrique.
principe de fonctionnement
La machine automatique de taille du verre est de transporter le verre taillé en transportant la ceinture à la table de travail, a automatiquement entré la position du verre par le système de balayage photoélectrique, et puis la tête de coupe avec la meule diamant sur les mouvements de support de coupeur le long des directions de X et de Y respectivement par le contrôle de programme, a coupé la feuille. Le contrôleur de mouvement de commande numérique par ordinateur est employé dans la partie commande de la machine, et le moteur servo avancé à C.A. est utilisé dans la cloison de lecteur.
Partie mécanique
1. Table de fonctionnement : Plat à haute densité imperméable
2. Tableau : Feutre industriel importé (noir)
3. rupture de la barre : bois solide (couleur naturelle)
Note : Selon la date de livraison et l'amélioration technique, la société de production se réserve le droit de remplacer les parties achetées de la même marque.
Paramètre technique
1. Rupture de la barre : type 2+1
2. taille de Tableau : 4300 *3200mm
3. épaisseur en verre : 3-19mm
4. puissance : 4kw
5. taille de Tableau : 900 + 20mm
paramètre technique
précision de coupe | ≤±0.30mm |
taille de max.cutting | 3660×2750mm |
taille de min.cutting | 100×100mm |
épaisseur en verre | 3~19mm |
vitesse de coupe | max100m/minute |
taille de table de fonctionnement | 930±25mm |
taille de table de coupe | 4710×3250×930mm |
dimension de table de coupe | 1500kg |
vitesse de transport de table de chargement | 40m/min |
vitesse d'inclinaison de table de chargement | 7m/min |
la table de chargement expédient la distance | 1000mm |
taille de la table de chargement max.absorb | 3660×2750mm |
taille de la table de chargement min.absorb | 1800×1800mm |
dimension de table de chargement (station impaire) | 6000×3900×930mm |
épaisseur maximale de l'emballage en verre | 800mm |
taille de cheville en bois de min.glass | 240mm |
rupture de la dimension de table | 4200×3000×930mm |
puissance de moteur de coussin d'air | 5.5kw |
pression atmosphérique | 0,5--0.8Mpa |
alimentation d'énergie | AC380V 50Hz |
puissance totale | 18.5KW |
