Détails sur le produit:
|
| Nom de production: | Ligne de taille du verre de commande numérique par ordinateur | Taille maximum de chargement: | 2600*2000 |
|---|---|---|---|
| Taille maximum de coupe: | 2600*2000 | Épaisseur en verre: | 3 - 19mm |
| Tension: | 380v 50Hz 3P | condition: | nouveau |
| Surligner: | machine de fabrication de verre,machine en verre de double vitrage |
||

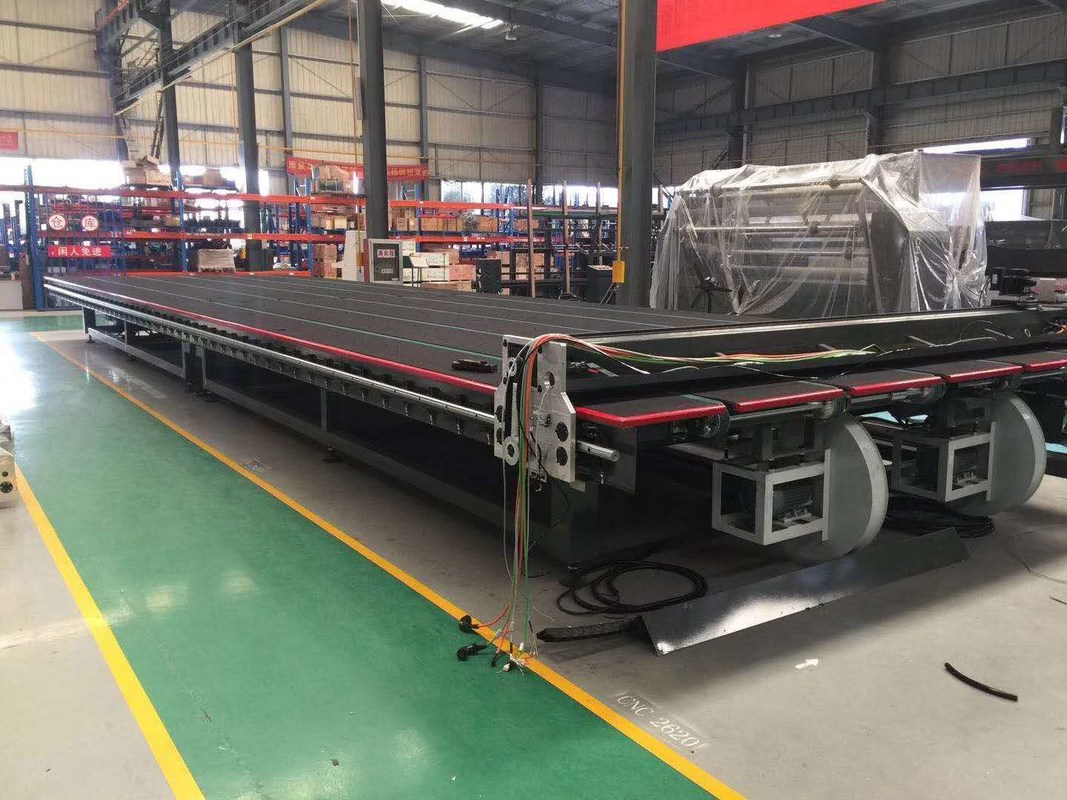

Le plan global du projet : La ligne automatique de taille du verre de commande numérique par ordinateur se compose de table de chargement automatique, table automatique de coupe et air-est flottée cassant la table. La ligne automatique de taille du verre est principalement employée dans le traitement du verre plat, qui peut rapidement et exactement charger les feuilles, le verre à ligne directe et en forme spéciale de coupe et les feuilles de rupture mécaniques air-flottées. Le flux des tâches est comme suit : La table de chargement emploie le chiffre d'affaires mécanique, par la tasse d'aspiration de vide prenant la feuille en verre du support, a déposé à la table de chargement. Le verre est transporté à la table de coupe par le rouleau sur la table de chargement et la bande de conveyeur sur la table de coupe. Le support de coupeur sur la poutre de coupe de la découpeuse conduit le coupeur au mouvement à la grande vitesse dans la direction de X et la direction de Y par le moteur servo. Utilisant la rotation de moteur d'axe des z pour commander la trajectoire de tangente de l'outil. En même temps, la pression de coupeur et la profondeur du coupeur sont commandées par quantité analogue, et les quatre haches sont actionnées simultanément pour couper. Quand la coupe est de finition, la feuille en verre est envoyée à la table de rupture air-flottée pour traverser le coussin d'air constitué par la bande de conveyeur et la table de rupture.
| Épaisseur | 3~19mm |
| Exactitude de coupe | ±0.15 |
| Exactitude de coupe de verre en forme spéciale | ±0.20 |
| Vitesse de coupe | 0-200m/min |
| Donner la vitesse | 0-25m/min |
| Taille de machine | 9600X2800X900±20mm |
| Taille de table de fonctionnement | 900mm±20mm |
| Poids | 2600kg |
| Puissance totale d'équipement | 5-8kw |
| Rupture de la barre | type 1+1 |
| Taille de Tableau | 9600x2800x900mm |
| Épaisseur en verre | 3-19mm |
| Puissance | 4kw |
| Taille de Tableau | 900 + 20mm |
| Taille de feuille | 1500 *1200mm (chargement latéral simple) |
| Taille maximum de chargement | 2600 x 2000 millimètres |
| Épaisseur en verre de feuille | 3 | 19mm |
| Profondeur fonctionnante d'absorption | 700 millimètres |
| Vitesse de marche d'axe des abscisses | 5-25m/min (réglable) |
| Vitesse de marche d'axe des y | 8-12 m/min (réglables) |
| Donner la vitesse | 5-25m/min (réglable) |
| Nombre de bras de secousse | 8h du matin (double chargement latéral) |
| Nombre de surgeons simples de bras | trois |
| Type de chargement | Double chargement latéral |
| Cycle de fonctionnement | 45S (15S pour chaque position supplémentaire) |
| Alimentation d'énergie d'installation | AC380V/50HZ (des circonstances spéciales peuvent être ajustées selon les besoins des clients) |
| Puissance totale d'installation | 5-10 kilowatts |
