Lieu d'origine:
La Chine
Nom de marque:
LIJIANG
Certification:
CE

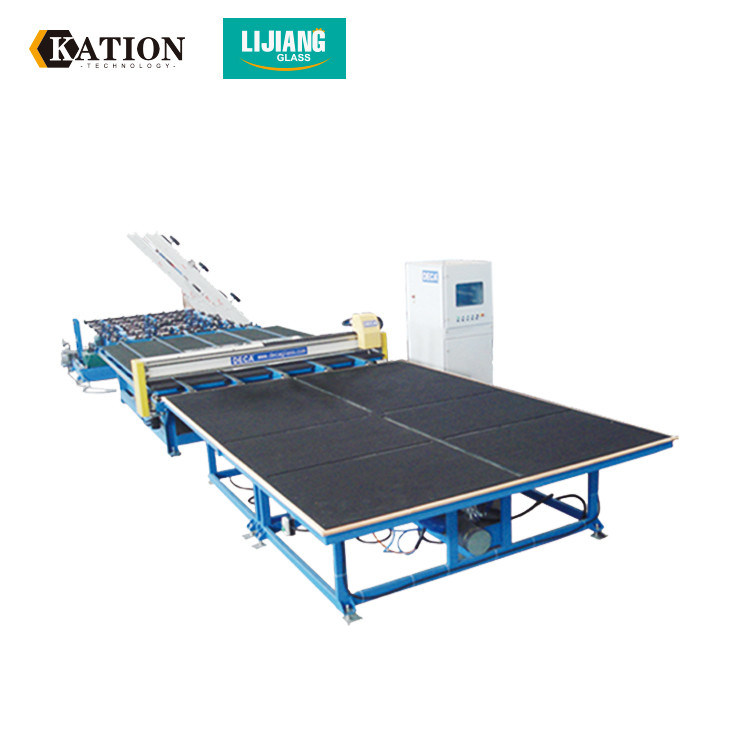

Machine automatique de taille du verre utilisée dans la chaîne de production en verre creuse
La machine automatique de taille du verre se compose du mécanisme de châssis, mécanisme de poutre, mécanisme de table de travail, mécanisme de couteau de coupe, donnant le mécanisme, le balayage photoélectrique plaçant le mécanisme et le système de contrôle électrique.
Principe de fonctionnement automatique de machine de taille du verre
Les machineis automatiques de taille du verre pour transporter le verre taillé en transportant la ceinture à la table de travail, ont automatiquement entré la position du verre par le système de balayage photoélectrique, et puis la tête de coupe avec la meule diamant sur les mouvements de support de coupeur le long des directions de X et de Y respectivement par le contrôle de programme, a coupé la feuille. Le contrôleur de mouvement de commande numérique par ordinateur est employé dans la partie commande de la machine, et le moteur servo avancé à C.A. est utilisé dans la cloison de lecteur.
paramètre technique
| précision de coupe | ≤±0.30mm |
| taille de max.cutting | 3660×2750mm |
| taille de min.cutting | 100×100mm |
| épaisseur en verre | 3~19mm |
| vitesse de coupe | max100m/minute |
| taille de table de fonctionnement | 930±25mm |
| taille de table de coupe | 4710×3250×930mm |
| dimension de table de coupe | 1500kg |
| vitesse de transport de table de chargement | 40m/min |
| vitesse d'inclinaison de table de chargement | 7m/min |
| la table de chargement expédient la distance | 1000mm |
| taille de la table de chargement max.absorb | 3660×2750mm |
| taille de la table de chargement min.absorb | 1800×1800mm |
| dimension de table de chargement (station impaire) | 6000×3900×930mm |
| épaisseur maximale de l'emballage en verre | 800mm |
| taille de cheville en bois de min.glass | 240mm |
| rupture de la dimension de table | 4200×3000×930mm |
| puissance de moteur de coussin d'air | 5.5kw |
| pression atmosphérique | 0,5--0.8Mpa |
| alimentation d'énergie | AC380V 50Hz |
| puissance totale | 18.5KW |
