Lieu d'origine:
Italie
Nom de marque:
LIJIANG
Vidéo
Vidéo
Vidéo

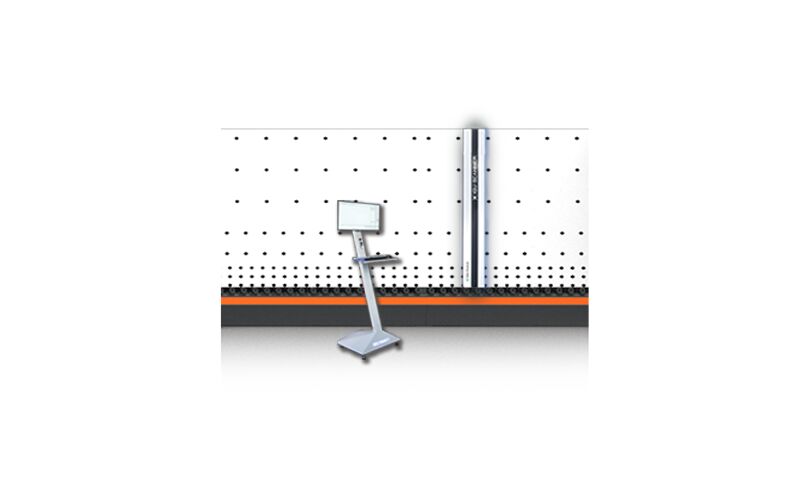

Inspecteur de verreest un système en ligne d'inspection des défauts de verre développé dans le cadre duLijiang × solution intégrée de contrôle de la qualité EASTGLAZ, spécialement conçus pour les lignes de production de verre isolant (IG).
Le système est conjointement développé en coopération avecDELTAMAX (Italie), combinant la technologie européenne d'inspection de la vision industrielle avec la vaste expérience d'application de Lijiang dans les lignes de production de verre isolant.

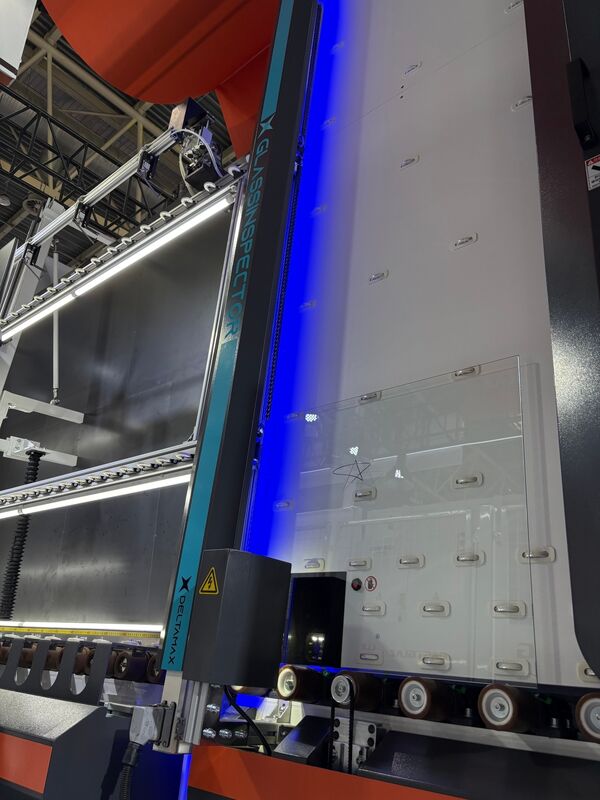

Installé directement après la machine à laver, GlassInspector effectue une inspection en temps réel et sans contact des surfaces de verre sans affecter la vitesse de production, aidant les fabricants à réduire les défauts,normaliser le contrôle qualité, et améliorer la consistance du verre fini.
▶ Conçu pour isoler les chaînes de production de verre
...Solution dédiée à la fabrication d'IG
...installation en ligne après la machine à laver
...opération indépendante sans interférer avec les équipements existants
...convient pour une production continue à grande vitesse
▶ Inspection en ligne de haute précision
...système d'inspection basé sur la vision industrielle
...Taille minimale du défaut détectable: 0,4 mm
...Résolution de l'image: 0,2 mm/pixel
...inspection stable à des vitesses de ligne allant jusqu'à 60 m/min
...Les défauts détectables sont:
...Boules et inclusions
...Récats (fines et profondes)
...des taches, de la saleté, des traces d'eau, des empreintes digitales
...défauts de revêtement à faible E (boulons, abrasion, brûlures)
...défauts visuels liés à la surface et aux bords
▶ Des normes de qualité souples
...détection et classification automatiques des défauts
... seuils de qualité personnalisables
...Niveaux d'inspection différents pour les différentes commandes ou marchés
...résultats d'inspection cohérents indépendamment des opérateurs
▶ Compatibilité avec le verre large
...verres simples, doubles et triples
...de verre clair, teinté et à faible teneur en E
...supporté par un verre jumbo
...de verre rectangulaire et en forme
Ne convient pas pour le verre sablé, imprimé, peint ou miroir.
Basé sur l'architecture d'inspection du verre plat Lijiang × EASTGLAZ
Fonctions d'inspection couvertes
Défauts structurels: bulles, inclusions, nœuds
Défectuosité du procédé: rayures, taches, empreintes, contamination de surface
Défectuosité du revêtement: trous d'épingles, abrasion de surface, brûlures
Compatibilité par inspection avancée
Compatible avec les concepts d'inspection à double canal pour une détection améliorée des défauts subtils tels que les taches légères et les rayures minces
Prend en charge la logique d'inspection utilisée dans le contrôle de la qualité des unités IG pour les vitrages simples, doubles et triples
Gestion de la qualité de la production
Les images et les résultats de l'inspection peuvent être stockés et analysés
Prend en charge les statistiques de production et la traçabilité de la qualité
Aide les fabricants à mettre en place des systèmes de contrôle de la qualité standardisés et basés sur des données
Cette architecture de système permet aux usines de commencer par l'inspection en ligne et de passer progressivement à une stratégie complète de contrôle de la qualité.
Paramètres techniques
| Nom de l'article | Spécification |
| Application du projet | Ligne de production de verre isolant |
| Type de contrôle | Inspection en ligne de la vision industrielle |
| Défaut détectable minimal | 0.4 mm |
| Résolution de l'image | 0.2 mm / pixel |
| Vitesse maximale de la ligne | Jusqu'à 60 m/min |
| Épaisseur maximale du verre | 45 à 50 mm |
| Types de verre | Clair / teinté / bas-E |
| Structure en verre | Vitrage simple / double / triple |
| Forme de verre supportée | Verres rectangulaires et en forme de verre |
| Position de l'installation | Machine à laver après le lavage |
| Système d'exploitation | Pour Windows 64 bits |
| Le stockage des données | Stockage des images et des résultats d'inspection |
| Énergie | Énergie industrielle, prise en charge par UPS |
| Maintenance | Nettoyage de routine |
Configurations disponibles
| Modèle | Nombre de caméras | Hauteur maximale du verre |
| Résultats de l'enquête | 1 appareil photo | ≤ 900 mm |
| GTI2T | 2 caméras | ≤ 1800 mm |
| G3T | 3 caméras | ≤ 2700 mm |
| G3Tx | 3 caméras | ≤ 3000 mm |
| G.I.T. | Personnalisé | Vitres extra-grandes |
Notes de configuration
...La quantité de caméra est choisie en fonction de la hauteur du verre et des exigences d'inspection
...la configuration du système peut être personnalisée selon la disposition de la ligne de production
...compatible avec les vitres de grande taille et les lignes de production IG de grande capacité
...conçu pour une utilisation industrielle continue
GlassInspector permet aux fabricants de passer de l'inspection manuelle à un contrôle de qualité normalisé, automatisé et basé sur les données.L'expertise de Lijiang dans la ligne de verre isolant,Capacité d'intégration du système EASTGLAZ, etTechnologie italienne d'inspection DELTAMAX, cette solution offre des performances stables, une configuration évolutive et une fiabilité à long terme pour les transformateurs de verre mondiaux.
