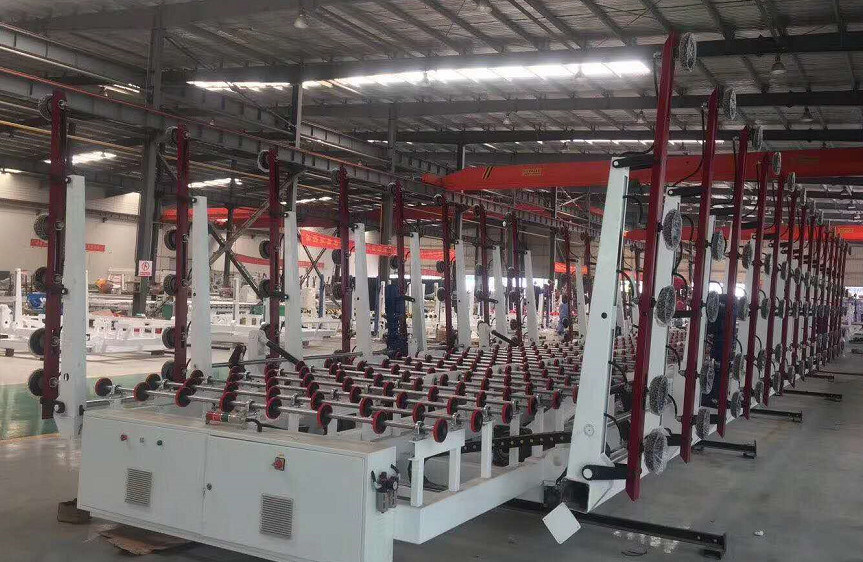

Chargeuse en verre en verre isolante automatisée de la machine/commande numérique par ordinateur sur la machine de taille du verre

Chargeuse en verre sur la machine de taille du verre

1. Principe de base de fonctionnement :

Il est principalement employé pour le chargement en verre automatique. Après avoir mis le verre dans la position indiquée et avoir donné le signal du chargement, le grand bras indique environ 95 degrés par le mécanisme de renversement, et les débuts entiers de machine pour avancer. Quand le dispositif d'induction sur l'arme de petit calibre touche le verre, la machine entière cesse de marcher et le verre est sucé par la tasse d'aspiration par le système de vide sur le verre, ascenseurs de levage de moteur d'arme de petit calibre le verre vers le haut et vers l'arrière environ 80 millimètres. Le moteur de marche retraite et le grand bras tombe vers le bas. Quand le bras de terril est en place, la tasse d'aspiration sous le verre commence à souffler. Quand l'arme de petit calibre tombe vers le bas, le verre tombe sur la roue de convoyeur. En conclusion, le verre est transporté à la table de coupe par la roue de convoyeur.

2. Composition en équipement :

Elle se compose principalement de mécanisme de cadre, mécanisme de chiffre d'affaires, mécanisme de levage de surgeon, mécanisme de marche d'axe des abscisses, mécanisme de marche d'axe des y, donnant le mécanisme, le système de contrôle de circuit de vide et de gaz et le système de contrôle électrique.

3. Étapes de fonctionnement détaillées : :

Le processus fonctionnant entier peut être accompli par le contrôle automatique de PLC ou le contrôle manuel. Le mode manuel est principalement approprié à l'ajustement et à l'entretien d'équipement. Chaque action peut être accomplie indépendamment ou peut être employée pour le travail normal. Après avoir donné le signal de chargement (manuel et automatique), le bras tourne vers le haut environ 95 degrés par le mécanisme de renversement, et les débuts entiers de machine pour avancer. Quand le dispositif d'induction sur le bras touche le verre, la machine entière cesse la marche. Le système de vide fonctionne, le verre est sucé par le surgeon par des systèmes de vide. Quand la pression de vide atteint la pression d'ensemble, la pompe à vide s'arrête. Le mécanisme télescopique de la bielle du surgeon soulève le verre de retour et lève 80 millimètres par le moteur de bras-levage. Cesser pendant environ 1,5 secondes de s'assurer le verre est sucé, le grand bras conduit par un moteur pour renverser le verre au rouleau de transmission. La tasse d'aspiration sous le verre commence à souffler, et le mécanisme télescopique de bielle fait la tasse d'aspiration et la chute en verre en même temps. Quand le verre tombe sur le rouleau de convoyeur, l'arme de petit calibre continue à tomber, le verre est séparé dès la tasse d'aspiration, et les débuts de convoyeur pour envoyer la feuille en verre à l'embout avant de la chargeuse et pour s'arrêter au point de signal. Alors le cadre entier se déplace automatiquement pour trouver la position zéro et s'arrête. Attendant le signal de la table de coupe, le verre peut être envoyé à la table de coupe à la même vitesse que la bande de conveyeur sur la découpeuse. Après que le verre soit envoyé, répétez automatiquement le cycle de travail. La machine peut choisir n'importe quelle position selon l'épaisseur en verre exigée.

4. Configuration mécanique :

1. , Chaîne de pignon de secousse : usage-résistance de haute précision renforcée ; ;
2. , Transportant des rouleaux : Matériel d'unité centrale ; ;
3. , Tasse d'aspiration de vide : Matériel en caoutchouc de Nitril (double structure d'adsorption) ;
4. , Réducteur de secousse : Bangfeili/zhongdai
5. , Réducteur d'aixs de X et de Y : Bangfeili/zhongdai
6. , Transportant le réducteur : Bangfeili/zhongda
7. , Réducteur de levage de surgeon : Sankai/zhongyan
8. , Pompe à vide : Jiuxin

5. Configuration d'appareils électriques :

1), contrôleur de PLC : Delta ;

2), convertisseur de fréquence : Delta ;

3), écran tactile : Delta ;

4), commutateur de contacteur : Schneider ;

5), disjoncteur : Chint ;

6), alimentation d'énergie de changement : Delta ;

7), transformateurs de contrôle : Chint ;

8), électrovanne principale : Airtac ;

9), commutateur photoélectrique : Guangchuan/puruide/aotongmike ;

10)Commutateur de proximité : Guangchuan/puruide/aotongmike ;

Note : Selon la date de livraison et l'amélioration technique, la société de production se réserve le droit de remplacer les parties de la même marque de niveau.

6. Paramètre technique :

7. Description technique :

1) Le système d'alarme : avec le dispositif de détection fiable de vide, pour apparaître la situation anormale peut être alarme automatique et l'affichage, peut être employé pour commander quand anormal et être confirmé l'alarme de vide si anormal et garantie sous le verre dans l'état de vide ; Quand l'arrêt d'urgence pour assurer les tasses d'aspiration de vide dans un verre dans l'état de vide, évitent évitez les dommages en verre dus au temps d'arrêt anormal ;

2)Le modèle d'opération : le dispositif a des fonctions de mode automatique et de mode manuel deux pour la sélection, opération commode et intuitive ;

3)L'interface fonctionnante : Affichage d'écran tactile d'affichage à cristaux liquides, affichage de Chinois, opération commode ;

4)Toute la structure métallique de cadre principal et et utilisent les liens de composé de tuyau de qualité internationale et l'ensemble rectangulaires de boulon ; Épaisseur en acier rectangulaire de tube : over3-8mm
