Détails sur le produit:
|
Nom: | Chaîne de fabrication en verre isolante | PLC: | SIEMENS |
---|---|---|---|
Avantage: | remplissage de gaz sur la ligne | ||
Surligner: | Chaîne de production en verre isolante verticale de la CE,Chaîne de production en verre isolante verticale de PLC,Ligne en verre isolante de PLC de Siemens |
Chaîne de fabrication en verre isolante verticale pour le traitement en verre isolant de machine
APPLICATION de chaîne de production en verre isolante automatique verticale
Le VERRE de LIJIANG est fabrication des machines en verre isolantes automatiques, nous sommes particulièrement professionnels dans Machines.20 la machine en verre isolante des années DGU traitant l'expérience avec notre propre groupe d'étude de technologie et équipe de service après-vente.
Le nettoyage en verre, le pressing de transmission et le remplissage de gaz (facultatifs) comme processus le plus important d'isoler la production en verre, la chaîne de production peuvent faire le double verre, le verre triple et le verre fait un pas
La chaîne de production en verre isolante automatique verticale LJBZ2025 incluent 7 parts : (modèle standard : de droite à gauche)
La chaîne de fabrication en verre isolante incluent 7 parts : (de droite à gauche)
1, section de chargement (avec la basse-e vérification)
2, lavant et séchant la section (boîte lavant le bas-e verre)
3, section de convoyeur
section de 4, de vérification et d'assemblée
5, convoyeur, mesure et section de capteur
6, pièce de presse avec le remplissage de gaz
7, déchargeant la section
►SYSTÈME DE CONTRÔLE DE SIEMENS
►APPARENCE DE ROULEAUX
►APPARENCE DE BATEAU-CITERNE DE L'EAU
1, section de chargement (avec la basse-e vérification)
2, lavant et séchant la section (boîte lavant le bas-e verre)
3, section de convoyeur
section de 4, de vérification et d'assemblée
5, convoyeur, mesure et section de capteur
6, pièce de presse avec le remplissage de gaz
7, déchargeant la section
Liste de pièces de chaîne de production en verre isolante automatique
Composants | Marque | Remarque |
Moteur servo | SIEMENS ALLEMAND | Pour le verre fait un pas |
Conducteur servo | SIEMENS ALLEMAND | Pour le verre fait un pas |
Moteur servo | SIEMENS ALLEMAND | Pour le transfert |
Moteur servo | SIEMENS ALLEMAND | Pour la presse |
PLC | SIEMENS ALLEMAND | |
Composant de basse tension | SIEMENS ALLEMAND | |
Convertisseur de fréquence | SIEMENS ALLEMAND | |
Alimentation d'énergie de changement | Taïwan MW | |
Commutateur optoélectronique | La Corée Autonics | |
Composant pneumatique | Taïwan Airtac | |
Composant pneumatique | Le Japon SMC | |
Écran tactile | Taïwan Wenview | |
Commutateur de voyage | Taïwan Tiande | |
Taille de Max.glass |
2000*2500mm Ligne 2025 de remplissage de gaz |
Taille de Min.glass | 280*450mm |
Épaisseur en verre | 3-12mm |
Épaisseur en verre isolante | 60mm |
Vitesse de lavage en verre | 2-10m/min |
Vitesse en verre de convoyeur : | 48m/min |
Brosses de lavage | 3 paires |
Approvisionnement en eau : | Consommation d'eau : conductivité 0.5t/h : ≤50μs/cm |
Alimentation en air | Écoulement : 0.8m/min |
Pression atmosphérique | ≥0.8MPa |
Puissance totale | 3P380V 50HZ 34KW |
Dimension | 23500 *3500*3700mm |
L'autre produit de la machine en verre isolante

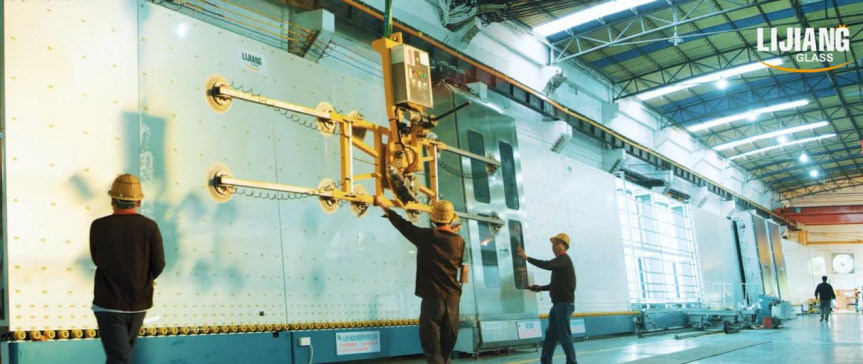

Grue en porte-à-faux en verre LJXJ500-800
le poussoir 1.Vacuum en verre est pour manipuler la feuille en verre isolante.
2. le poussoir en verre est d'équiper de 5 surgeons. Mais le surgeon peut être de s'ajouter selon les besoins du client.
le poussoir 3.Glass peut soulever la feuille en verre avec 800kg
4. le poussoir de vide est équipé d'un voyant d'alarme en cas de panne de courant ou la fuite de vide, un signal optique et acoustique va immédiatement avertir l'opérateur de faire l'opération de secours.
le poussoir 5.Glass est stable, facile à utiliser et sûr.
Paramètre de la grue en porte-à-faux en verre :
Sécurité-absorption | 200KG/400kg/600kg/800kg |
Représentation | Degré de la rotation 0-90 et levage de 600-1200mm |
Quantité et taille de surgeon | 2/4/6/8 |
Source fonctionnante de gaz | 5-8 PA |
Taille externe | L 1120xW660XH620mm |
Poids net | 550kg |
