Détails sur le produit:
|
| Nom de production: | Machine en verre isolante de production | Matériau de la rondelle: | Acier inoxydable |
|---|---|---|---|
| Brosses: | pinceaux pour bas-e | Moteur servo: | L'Allemagne Siemens |
| Vitesse de lavage: | 8-10m/min | presse à mouler: | Plat réglable |
| taille en verre maximum: | 3300*7000mm | taille en verre minimum: | 280*450 millimètre |
| Épaisseur du verre: | 3-30mm | ||
| Surligner: | Ligne de verre isolant de 3300 mm*7000 mm,Taille jumbo IG ligne,Ligne de production de verre isolant pour fenêtres |
||

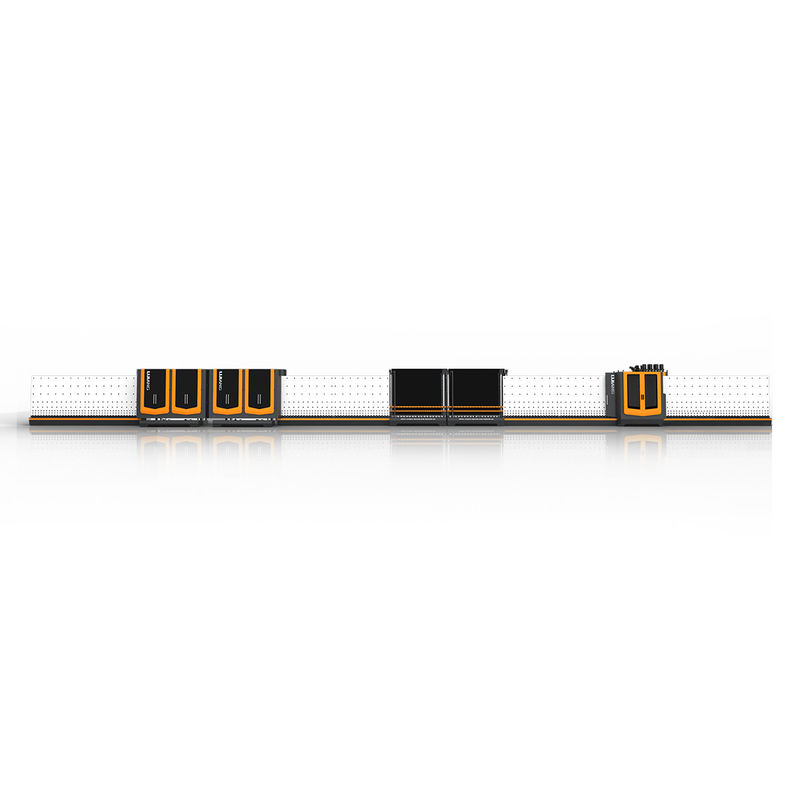

Ligne de production de verre isolant automatique taille jumbo 3300 mm*7000 mm
La ligne de production automatique de verre isolant est utilisée pour fabriquer du verre isolant pour les bâtiments, les fenêtres et les portes, également pour les navires, les réfrigérateurs, les congélateurs, etc.Cette ligne IG contient une machine de lavage et de pressage du verreLa fonction optionnelle de remplissage de gaz argon est disponible, la teneur en air est supérieure à 90% au moins.
• les personnes âgéesLigne de production de verre isolanta 7 sections
01 section de transfert;
02 section lavage et séchage;
Le matériau de la machine à laver en verre est fait d'une plaque d'acier inoxydable épaisse de haute qualité, solide et durable.
Avec un dispositif de mesure automatique de l'épaisseur du verre, il n'est pas nécessaire de régler l'épaisseur du verre séparément et de nettoyer automatiquement,évitant ainsi scientifiquement le réglage manuel encombrant lorsque plus de 8 mm, le plus épais peut être nettoyé à 30 mm.
Le roulement de brosse et le siège de roulement sont une partie importante de la machine de nettoyage, à grande vitesse, facile à endommager.qui sont plus durables et plus stables que les autres matériaux en caoutchouc et en plastique.
Machine de séchage de verre
La lame peut régler automatiquement l'ouverture et la distance en fonction de l'épaisseur du verre.
La structure de réglage adopte une structure mécanique, une grande stabilité.
Peut être de verre d'épaisseur différente nettoyage continu, pas besoin d'ajuster manuellement le couteau à air.
03 section de décharge;
La section d'inspection du verre adopte une conception avancée de la structure d'ajustement de vis, la précision de positionnement du cadre en aluminium est élevée.
Le rail de guidage en alliage d'aluminium est léger et plat, et peut être réglé automatiquement vers le haut et vers le bas en fonction de la hauteur du verre.
L'ensemble adopte une conception creuse, et la porte arrière d'entretien est ajoutée pour faciliter le nettoyage des taches sur le dos du verre.
04 section inspection et installation;
05 section de transfert;
06 section de pressage et de remplissage;
07 section de décharge.
• Verres de stockage
• Peut être connecté à une machine d'étanchéité
Principales caractéristiques de la ligne de production de verre isolant vertical
• Système de commande PLC, interface à écran tactile
• Utilisation de servo moteurs Siemens
• Applicable à la production de double verre, de triple verre
• Deux pièces d'IGU pouvaient être pressées et remplies de gaz en une seule fois, chaque IGU pouvant remplir plus de 90% de gaz argon
• ligne de traitement IG à grande vitesse, nous avons obtenu les droits de brevet en Chine en 2019
• Résolution du problème de l'attente pour travailler sur le robot d'étanchéité: installation de deux cadres d'espacement pour deux IGU par un seul ouvrier
Fonctions facultatives de la ligne de traitement du verre isolant
• Verres en forme
• Vitres à pas avec bords optionnels
• Remplissage automatique du gaz argon
• Technologie flottante pour le transfert de verre
• Pour éviter que le verre ne soit contaminé par les roues et ne laisse des traces afin d'améliorer laqualité deProduction de l'IG
• Pression et remplissage de 2 pièces d'unités IG, 8 sections au total
• Mesure automatique de la taille du verre et étiquetage (l'étiquetage peut être autorisé avant et après le pressage) avec système ERP(facultatif)
• De la partie de transfert à la partie de pressage, chaque partie est divisée
• Convient à la production en série dans une usine.
Données techniques de la machine de production de verre isolant
| Taille maximale du verre | Pour les pièces détachées: |
| Taille minimale du verre | 280 mm*450 mm |
| Épaisseur du verre | 3 à 30 mm |
| Épaisseur du verre isolant | 80 mm |
| Vitesse de lavage du verre | 2 à 10 m/min |
| Vitesse du convoyeur de verre | 45 m/min |
| Brosses à laver | 3 paires de pinceaux doux avec des poils de 0,1 mm |
| Fourniture d'eau | Consommation d'eau0Conductivité de 0,5 t/h: 40 μs/cm |
| Alimentation en air | Débit: 0,8 m/min |
| Pression de l'air | ≥ 0,8 MPa |
| Puissance totale | 3P 380V 50HZ 40KW |
| Dimension | 47200*3500*4500 mm |
