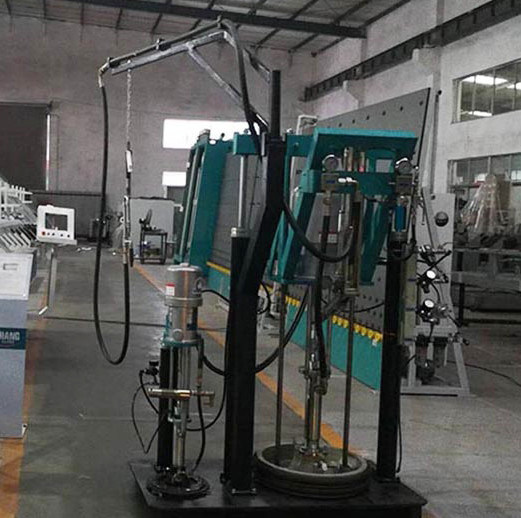

L'applicateur de colle de deux-composant se compose les pompes d'A et de B de colle, le système pneumatique, le mécanisme de levage, le cadre, etc. Maintenant nous pourrions avons présenté ces parties de mastics scellant la machine comme suit :
1. Pompe de colle :
(1) la pompe de colle d'A est placée pour chacun de composants A et B, qui sont conduits par leurs moteurs d'air respectifs pour faire un mouvement d'échange pour sucer dedans et pour éliminer la colle. La colle pompe A et B sont fixés ainsi que le plat de colle de pression, et puis reliés au cadre pour former leurs systèmes.
(2) le rapport des composants d'A et de B est ajusté par un levier proportionnel : ajustement centripète, diminutions de sortie de colle de B, ajustement extérieur, augmentations de sortie de colle de B. En ajustant le levier proportionnel pour commander la quantité de colle B, pour commander le rapport de la colle d'A et de B.
(3) sortie de colle : commandé par le processeur de source d'air, l'ajustement dans le sens contraire des aiguilles d'une montre, les augmentations de sortie de colle, et dans le sens horaire ajuste la sortie de colle pour diminuer. (Se rapporte ici au montant total de colle) la pompe de colle ajuste le rapport de la quantité de colle d'A et de B par un levier proportionnel, qui a les caractéristiques de l'opération flexible, de la représentation stable, et de la gamme étendue d'ajustement.
2. Mécanisme de levage : Des pompes en caoutchouc de composant d'A et de B sont respectivement équipées d'un ensemble du mécanisme de levage pneumatique, qui se compose de deux cylindres en parallèle, et les corps de la pompe respectifs sont reliés fixement par une poutre. Un des buts est d'appliquer la force des deux cylindres à la surface en caoutchouc par la plaque de pression, et la pression est ajustée par le fournisseur de la valve de régulation de pression, généralement ajusté sur environ 0.3MPa ; en second lieu, quand le baril en caoutchouc doit être remplacé, le cylindre peut soulever la plaque de pression. Laissez le seau en plastique de sorte qu'il puisse être remplacé par un neuf.
PARAMÈTRE
| Pression atmosphérique fonctionnante | ≥ 0.6MPa |
| Pression de propagation de mastic | 15-20MPa |
| Volume de mastic | 4L/min |
| Diamètre de mastic d'A/B | 0mm/280mm |
| Taux mélangé | 6:1-14:1 |
| Alimentation en air | Écoulement 0.8m3 /min |
| Pression atmosphérique | ≥ 0.8MPa |
| Dimension hors-tout | 1700*1260*1900mm |
| Poids | 650kg |
