Détails sur le produit:
|
Certification: | CE | Nom: | Machine en verre isolante de production |
---|---|---|---|
Tension: | 380V 50Hz 3P | Garantie: | 1 an |
Min. glass size: | 280*400 | Épaisseur d'IG: | 60mm |
Taille en verre maximale: | 2500*3500 | brosses de lavage: | 6 morceaux |
Épaisseur en verre plate: | 3-15mm | ||
Surligner: | Chaîne de production en verre isolante de double vitrage,Chaîne de production de double vitrage 60mm,Chaîne de production en verre de double vitrage |

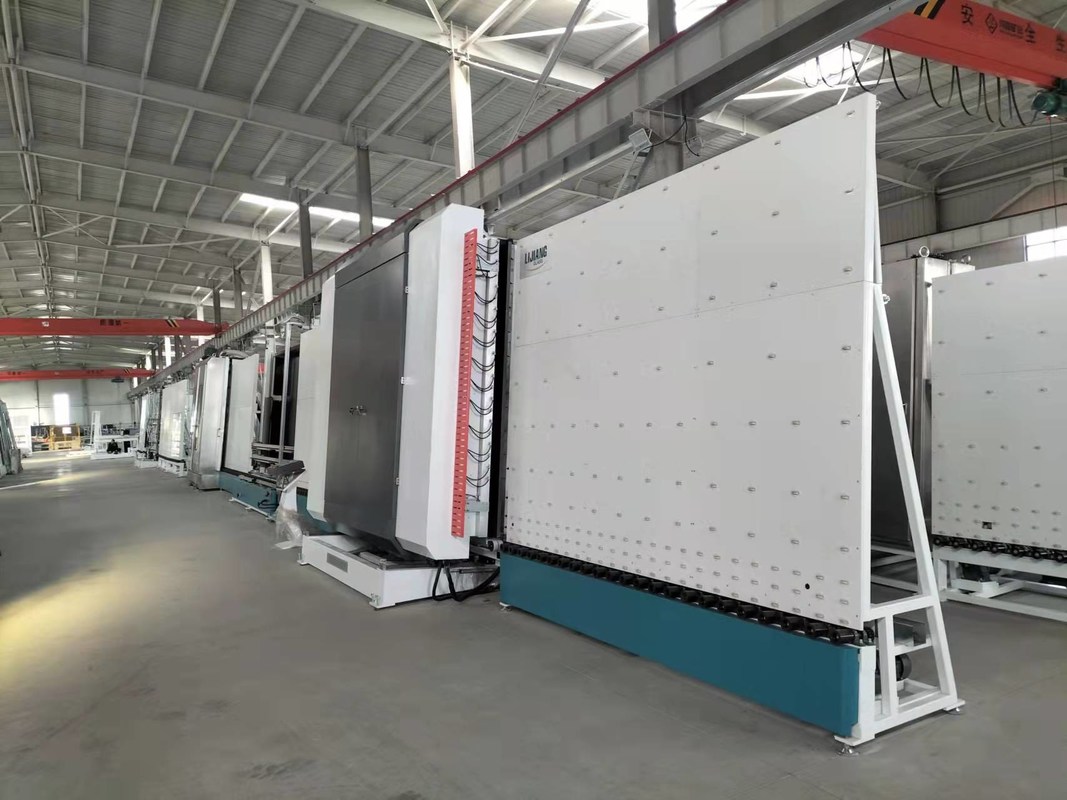

Chaîne de production en verre de double vitrage pour le traitement isolant de traitement en verre en verre
Chaîne de production en verre de double vitrage pour le traitement en verre
Caractéristiques de chaîne de production en verre isolante
1. Adoptez la structure unique d'aération, vitesse rapide d'aération, contenu élevé d'aération, source d'air de sauvegarde
2. Il peut être relié à l'ERP et au MES de l'usine pour réaliser la hausse de l'équipement fonctionnel indépendant à l'automation et puis à l'intelligence.
3. Il y a deux genres de plaque de pression, peut être employé seul ou en même temps. La fabrication du petit verre est deux verres traitant en même temps, améliorent l'efficacité de la ligne entière.
Détails des produits de série d'IGU
Secteur de nettoyage
Le corps de la machine de nettoyage est fait de hauts plaque d'acier inoxydable de l'épaisseur 304, fort et durable.
Équipé de l'appareil de mesure en verre automatique d'épaisseur, il n'y a aucun besoin de placer l'épaisseur en verre séparément et nettoyage automatique, ainsi évitant scientifiquement l'ajustement manuel pénible quand plus de 8mm, l'épaisseur peuvent être nettoyés jusqu'à 30mm.
Balayez le rapport et en soutenant le siège faites partie des parts importantes de machine de nettoyage, grande vitesse, facile à endommager. Notre société adopte les roulements à billes auto-dressants de poussée, qui sont plus durables et stables que d'autres matières en caoutchouc et plastiques.
Air séchant la chambre
Le souffleur peut automatiquement ajuster l'ouverture et la distance selon l'épaisseur en verre différente.
Ajustez la structure utilisant la structure mécanique, de forte stabilité.
Nettoyage continu de verre d'épaisseur différente sans ajustement manuel du souffleur. Il a un meilleur effet pour faire le verre isolant de sandwich
Pièce de vue
La vis avancée ajustant la conception de structure, le cadre en aluminium plaçant l'exactitude est haute.
Le rail de guide d'alliage d'aluminium est léger et lisse, et peut être ajusté automatiquement selon la taille du verre.
La conception creusée globale de sortie, porte supplémentaire d'entretien, taches en verre de nettoyage commodes de dos.
Estampillage du mode : ceinture synchrone de moteur servo
La ceinture synchrone de moteur servo est adoptée pour assurer la précision ultra-haute et la vitesse pressante rapide du verre. Vous pouvez faire vraiment, verre vraiment épais.
Paramètres techniques :
Temps de remplissage : 3-5 secondes (1000㎜×1000㎜)
Épaisseur en verre isolante : 12-60mm 80mm (adapté aux besoins du client)
Taille maximum qui peut être traitée par la machine de double plat : (coutume)
Verre isolant Aerated (longueur 7000mm de taille 3300mm*)
Ceinture gonflable - la manière gonflable du verre de Lijiang
Gonflez du fond de la ceinture,
La porosité est toujours située entre le premier verre et le cadre en aluminium, de sorte que la concentration en gaz soit haute, uniforme, rapide, et la source d'air est sauvé.
Paramètre de chaîne de production en verre isolante automatique de taille enorme
Unité | LJBZ3370 | |
Tension | 380V50Hz3P | |
Puissance totale | Kilowatt | 54,5 |
Vitesse de lavage | m/min | 2-10 |
Vitesse fonctionnante maximum | m/min | 45 |
Taille en verre minimum | millimètre | 450*280 |
Taille en verre de Maxmum | millimètre | 3300*7000 3000*3000 (double-pression) |
Épaisseur en verre plate | millimètre | 3-30 |
Brosses de lavage | Morceaux | 6 |
Épaisseur maximum de verre isolant | millimètre | 80 |
Consommation totale de gaz | L/min | 1500 |
Taille de petit pain de convoyeur | millimètre | 520 |
Dimension (L*W*H) | millimètre | 47200*3500*4500 |
Paramètres électriques
NOM | ORIGINE | MARQUE |
PLC | L'Allemagne | SIEMENS |
Appareil électrique de basse tension | L'Allemagne | SIEMENS |
Convertisseur de fréquence | L'Allemagne | SIEMENS |
Moteur servo pour le verre d'étape | Le Japon | FUJI |
Commutateur photoélectrique | L'Allemagne | MALADE |
Commutateur micro | Taïwan | TENDEZ |
Le voyant de bouton et de signalisation | La France | SCHNEIDER |
Écran tactile | Taïwan | WEINVIEW |
Relais intermédiaire | Le Japon | OMRON |
Moteur de brosse | La Chine | QINGHUA |
Pompe à eau | La Chine | LINGXIAO |
Guide | Taïwan | HIWIN |
Composants pneumatiques | Taïwan | AIRTAC |
Images de chaîne de production en verre isolante automatique de taille enorme
Production relative de VERRE de LIJIANG
Machine en verre automatique verticale de lavage et de séchage
Paramètres de technologie du nettoyage en verre vertical et de la machine de séchage
Alimentation d'énergie | Tension (V) | 380 |
Fréquence (hertz) | 50 | |
Alimentation secteur | kilowatt | ≈35 |
Vitesse de lavage | m/min | 1~7 |
Grande vitesse maximum | m/min | 10 |
Taille en verre minimum | millimètre | 450×280 |
Taille en verre maximum | millimètre | 2500×4000 |
Épaisseur en verre | millimètre | 3~15 |
Taille de rouleau | millimètre | 500±20 |
Poids total | kilogramme | ≈3500 |
Avantage de la machine washiing en verre
•Utilisant 3Pair des pinceaux avec les cheveux mous de 0.1mm, peut laver le bas-e verre
•Prélavage (facultatif)
•Le souffleur peut automatiquement ajuster la largeur du souffleur selon l'épaisseur
•Le nouveau souffleur emploie le profil en aluminium (souffleur d'ornithorynque), la taille de la bouche d'air est ajusté par le bec en aluminium de canard de profil. Ceci peut réduire le nombre de vis de réglage, s'assurent que chaque vis n'est pas lâche, et évitent la résonance du souffleur.
•Système européen de silencieux
•La boîte d'opération avec l'affichage de vitesse de lavage, peut exactement montrer la vitesse de lavage (les 8-10m) •Contrôle de température automatique de réservoir d'eau, système de réapprovisionnement d'eau
•Matériel d'acier inoxydable
Détail de machine à laver d'AutomaticGlass
Introduction de VERRE de LIJIANG
