Détails sur le produit:
|
| Certification: | CE | Nom de produit: | Machine de développement en verre isolante |
|---|---|---|---|
| Tension: | 380V 50Hz 3P | Taille en verre minimale: | 280*400 |
| Épaisseur d'IG: | 60mm | Taille en verre maximale: | 2500*3500 |
| brosses de lavage: | 6 morceaux | Épaisseur en verre plate: | 3-15mm |
| Surligner: | Chaîne de production enorme en verre de taille,Chaîne de production en verre remplissante de gaz d'argon,Chaîne de production en verre isolée par taille enorme |
||

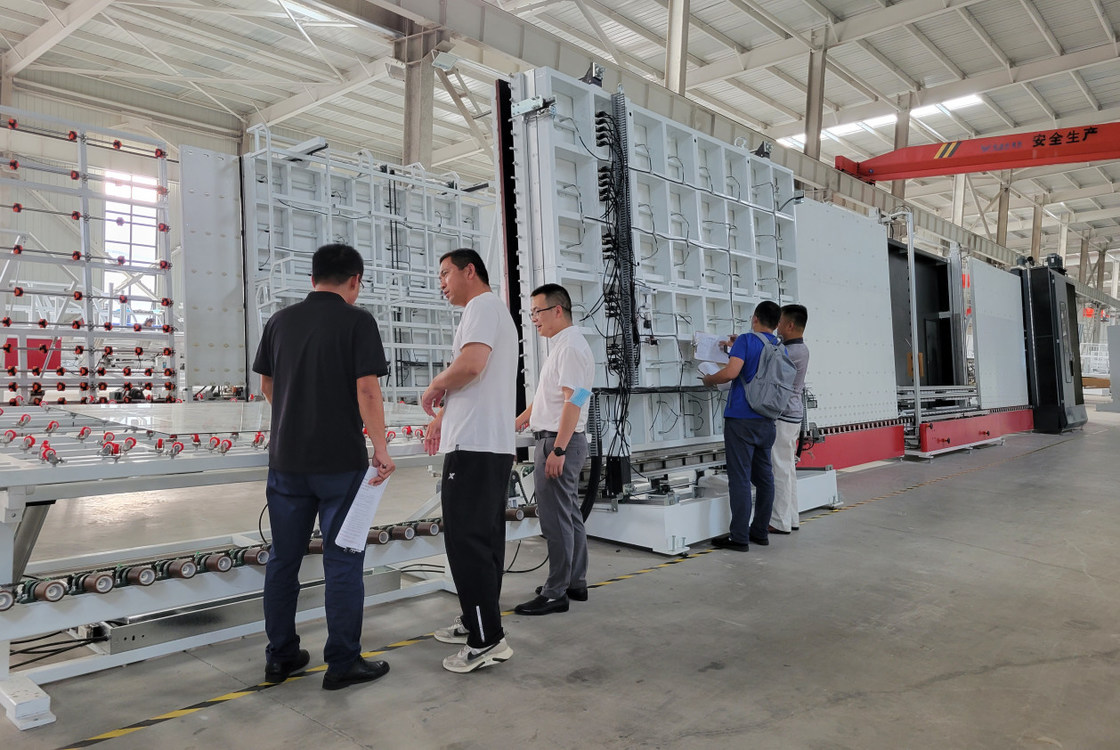

La taille enorme automatique a isolé la chaîne de production en verre avec le remplissage de gaz d'argon
La taille enorme automatique a isolé la chaîne de production en verre avec le remplissage de gaz
Caractéristique principale de ligne en verre isolante de Productione de taille enorme
●Applicable pour produire IG triple et IG formé
●Affichage en ligne de vitesse de lavage
●Travail intermittent intelligent, énergie économisante
●Système de contrôle de PLC de l'Allemagne Siemens, interface d'écran tactile
●les pinceaux 3pair peuvent laver en ligne et bas-e verre en différé
●Identification automatique de verre enduit et bas-e
●Réservoir d'eau avec le système automatique de lavage de contrôle de température et d'eau
●Système de chauffage à air
●Début de fan d'air et établissement automatiques d'arrêt
●Système de réduction du bruit
●La machine à laver adopte le dispositif matériel et imperméable de solides solubles
●Conseil pressant réglable pour continuer le plat presser la surface directement
●Mode de connexion de prise d'aviation
Détails de chaîne de production en verre isolante automatique de taille enorme :
• La chaîne de production en verre isolante automatique de taille enorme a 7 sections :
section de 01 transferts ;
machine à laver 02 ;
section de 03 décharges ;
04 inspection et section d'installation ;
section de 05 transferts ;
06 pressant et section remplissante ;
section de 07 décharges.
• section de 01 transferts
Mécanisme de revêtement de détection, détection automatique de bas-e film en différé
• machine à laver 02
Caractéristique principale :
• Utilisant 6 morceaux de pinceaux avec les cheveux mous de 0.1mm, peut laver le bas-e verre
• Système européen de silencieux
• Matériel d'acier inoxydable
• Le nouveau souffleur emploie le profil en aluminium (souffleur d'ornithorynque), la taille de la bouche d'air est ajusté par le bec en aluminium de canard de profil. Ceci peut réduire le nombre de vis de réglage, s'assurent que chaque vis n'est pas lâche, et évitent la résonance du souffleur.
• Le souffleur peut automatiquement ajuster la largeur du souffleur selon l'épaisseur
• La boîte d'opération avec l'affichage de vitesse de lavage, peut exactement montrer la vitesse de lavage (les 8-10m)
• Contrôle de température automatique de réservoir d'eau, système de réapprovisionnement d'eau
• section de 03 décharges
• Verre de stockage
• 04 inspection et section d'installation
La nouvelle structure de cette section est changée en structure de levage de poutre intégrée (double poutre). Il est facile d'inspecter et essuyer le verre.
• section de 05 transferts
• Mesure automatique de l'épaisseur en verre. Elle peut être employée selon les besoins réels en travaillant.
• 06 pressant et section remplissante
Caractéristique principale :
• le verre long Ultra peut être comprimé par deux fois
• Adopte la bande de conveyeur pour transférer le verre, utilise le moteur servo pour presser le verre
• La plaque de pression peut être ouverte pour l'entretien facile
• Pressurage du conseil avec la structure réglable garantir la durée de vie durable
• section de 07 décharges
• Verre de stockage
• Peut être relié à la machine le scellage
Options de ligne en verre automatique de double vitrage de taille enorme avec le remplissage de gaz
1. Prélavage
2. Positionnement automatiquement précis pour 3 ou 4 le pas de côté IG
3. Le remplissage automatique de gaz peut placer la valeur de gaz et montrer le traitement de remplir en ligne de concentration en gaz élevée
Paramètre de chaîne de production en verre isolée automatique de taille enorme
| Unité | LJBZ3370 | |
| Tension | 380V50Hz3P | |
| Puissance totale | Kilowatt | 54,5 |
| Vitesse de lavage | m/min | 2-10 |
| Vitesse fonctionnante maximum | m/min | 45 |
| Taille en verre minimum | millimètre | 450*280 |
| Taille en verre de Maxmum | millimètre | 3300*7000 3000*3000 (double-pression) |
| Épaisseur en verre plate | millimètre | 3-30 |
| Brosses de lavage | Morceaux | 6 |
| Épaisseur maximum de verre isolant | millimètre | 80 |
| Consommation totale de gaz | L/min | 1500 |
| Taille de petit pain de convoyeur | millimètre | 520 |
| Dimension (L*W*H) | millimètre | 47200*3500*4500 |
1. Que notre société fait-elle ?
Le VERRE de LIJIANG est le fabricant dans la ville de Jinan, année de la Chine depuis 2012. Nous faisons la ligne d'IG, robot de scellage en verre isolant, machine à cintrer d'entretoise, machine de remplissage déshydratante de machine butylique d'extrudeuse et ainsi de suite, porviding des machines pour partout dans le monde avec le service après-vente.
2. Comment fournir le service après-vente ?
Pour l'Inde et l'aroud Inde du marché, nous avons deux ingénieurs loal indiens, ils pouvons fournir le service à temps.
Pour le marché de l'Amérique du Sud, nous avons un ingénieur là pour fournir le service.
Pour l'autre marché, nous avons l'équipe d'ingénieur avec 10 - 20 ans d'expérience, elles iront à l'usine de clients étrangers pour installer la machine, pour former des travailleurs et pour fournir service après-vente à temps.
Depuis le virus du monde entier, nos ingénieurs sont limités à beaucoup de pays dans le monde. Ainsi nous service d'installation de provice et travail trainning en ligne par Wechat, Whatsapp et ainsi de suite. Une fois que le monde a un meilleur suitation, notre ingénieur ira vérifier nos machines encore.
3. Quelle est la ligne d'IG ?
Les types de la ligne d'IG sont sans argon remplissant et avec le gaz remplissant d'argon. Il y a également deux lignes spéciales d'IG, aère la ligne de flottement d'IG et la ligne rapide superbe d'IG (lavant et pressant deux unités d'IG ensemble).
La ligne d'IG est chaîne de fabrication en verre isolante de Calles, il inclut la machine à laver en verre, l'installation de cadre d'entretoise et la presse à mouler en verre. Nous avons normalement la ligne de 2000*2500, de 2500*3500, de 2500*4000, de 2500*4500 et de 3300*7000 IG.
4. Comment empaqueter la chaîne de production ?
Un ensemble de ligne d'IG a besoin normalement de deux conteneurs en embarquant au pays étranger, 2 morceaux de conteneurs 40HQ.
Paramètres électriques
| NOM | ORIGINE | MARQUE |
| PLC | L'Allemagne | SIEMENS |
| Appareil électrique de basse tension | L'Allemagne | SIEMENS |
| Convertisseur de fréquence | L'Allemagne | SIEMENS |
| Moteur servo pour le verre d'étape | Le Japon | FUJI |
| Commutateur photoélectrique | L'Allemagne | MALADE |
| Commutateur micro | Taïwan | TENDEZ |
| Le voyant de bouton et de signalisation | La France | SCHNEIDER |
| Écran tactile | Taïwan | WEINVIEW |
| Relais intermédiaire | Le Japon | OMRON |
| Moteur de brosse | La Chine | QINGHUA |
| Pompe à eau | La Chine | LINGXIAO |
| Guide | Taïwan | HIWIN |
| Composants pneumatiques | Taïwan | AIRTAC |
Images de chaîne de production en verre isolante automatique de taille enorme
Produits connexes de VERRE de LIJIANG
Machine en verre automatique verticale de lavage et de séchage
Caractéristique de chaîne de production en verre isolante verticale
1. Adoptez la structure gonflable unique pour assurer la vitesse rapide d'inflation, le contenu d'inflation élevée et la source d'air de sauvegarde
2. Il peut être relié à l'ERP et au MES d'usine, de l'équipement aux fonctions distinctes à l'automation, et puis à l'intelligence.
3. Il y a des presses bidisques, qui peuvent être utilisées individuellement ou en même temps. La fabrication du petit verre est de traiter deux morceaux de verre en même temps pour améliorer l'efficacité de la ligne entière.
Détails de produit de ligne d'IGU
Section de nettoyage
Le corps de machine à laver est fait de plaque d'acier inoxydable de la haut-épaisseur 304, qui est vigoureuse et durable.
Avec l'appareil de mesure en verre automatique d'épaisseur, aucun besoin de placer l'épaisseur en verre séparément, nettoyage automatique, n'évitent scientifiquement l'ajustement manuel pénible de plus de 8mm, et l'épaisseur maximum peut être nettoyée à 30mm.
La brosse soutenant et soutenant le siège font partie des parts importantes de la balayeuse, qui sont faciles à être dues endommagé à la vitesse de rotation élevée. Notre société adopte les roulements à billes auto-dressants de poussée, qui sont plus durables et stables que d'autres matières en caoutchouc et plastiques.
Pièce de séchage d'air
Le souffleur peut automatiquement ajuster l'ouverture et la distance selon différentes épaisseurs en verre.
La structure d'ajustement adopte la structure mécanique avec de forte stabilité.
Le verre de différentes épaisseurs peut être nettoyé sans interruption sans ajustement manuel du souffleur. L'effet de faire le verre isolant stratifié est meilleur
Section de vue
La conception avancée de structure d'ajustement de vis est adoptée, et l'exactitude de positionnement du cadre en aluminium est haute.
Le guide d'alliage d'aluminium est léger et lisse, et peut être automatiquement ajusté selon la taille du verre.
La conception globale est creuse, et une porte arrière d'entretien est installée pour faciliter le nettoyage des taches au dos du verre.
Pressurage de la méthode : courroie de moteur servo
La méthode de courroie de moteur servo est adoptée pour assurer le pressing ultra-haut de précision du verre et de la vitesse pressante. Peut faire le verre ultra-large et supplémentaire-épais.
Paramètres de technologie du nettoyage en verre vertical et de la machine de séchage
| Alimentation d'énergie | Tension (V) | 380 |
| Fréquence (hertz) | 50 | |
| Alimentation secteur | kilowatt | ≈35 |
| Vitesse de lavage | m/min | 1~7 |
| Grande vitesse maximum | m/min | 10 |
| Taille en verre minimum | millimètre | 450×280 |
| Taille en verre maximum | millimètre | 2500×4000 |
| Épaisseur en verre | millimètre | 3~15 |
| Taille de rouleau | millimètre | 500±20 |
| Poids total | kilogramme | ≈3500 |
Avantage de la machine washiing en verre
•Utilisant 3Pair des pinceaux avec les cheveux mous de 0.1mm, peut laver le bas-e verre
•Prélavage (facultatif)
•Le souffleur peut automatiquement ajuster la largeur du souffleur selon l'épaisseur
•Le nouveau souffleur emploie le profil en aluminium (souffleur d'ornithorynque), la taille de la bouche d'air est ajusté par le bec en aluminium de canard de profil. Ceci peut réduire le nombre de vis de réglage, s'assurent que chaque vis n'est pas lâche, et évitent la résonance du souffleur.
•Système européen de silencieux
•La boîte d'opération avec l'affichage de vitesse de lavage, peut exactement montrer la vitesse de lavage (les 8-10m) •Contrôle de température automatique de réservoir d'eau, système de réapprovisionnement d'eau
•Matériel d'acier inoxydable
Détail de machine à laver d'AutomaticGlass
Introduction de VERRE de LIJIANG
