Détails sur le produit:
|
| Nom de production: | Machine de levage en verre | Poids du verre: | 400kg / 600kg / 800kg |
|---|---|---|---|
| Ventouses en verre: | 4 / 6 / 8 ou plus | Marque: | Verre Lijiang |
| Garantie: | 1 an | Tension: | 220 V |
| Surligner: | Déchargement de la machine en verre de poussoir de vide,machine en verre de poussoir du vide 300kg,Machine en verre de chargement de poussoir de vide |
||

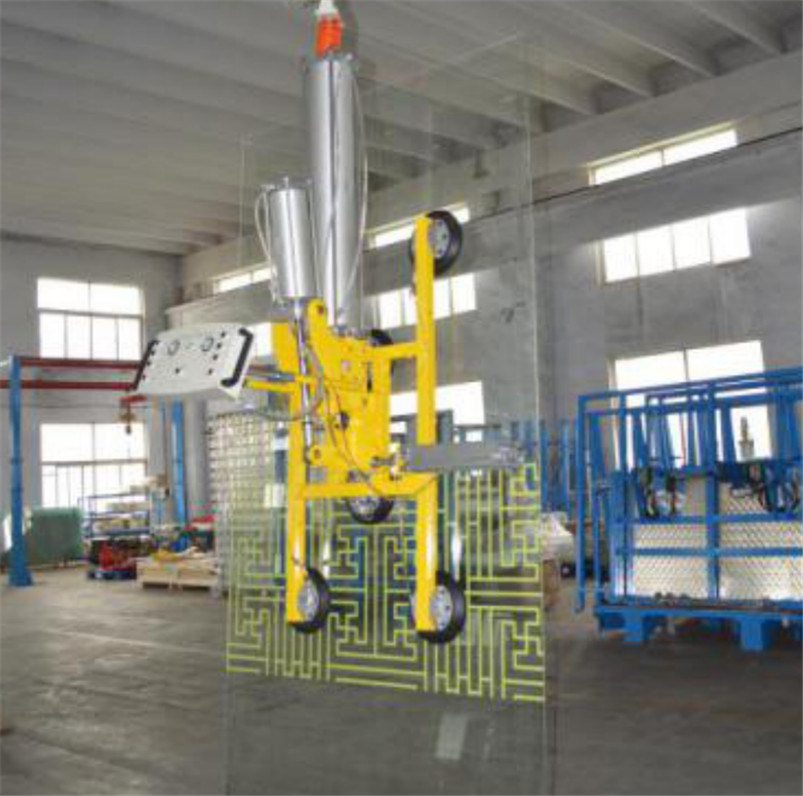

La machine en verre de poussoir de vide pneumatique avec quatre mètres arment et quatre mètres de longueur
1. description de fonction des dispositifs de levage en verre
Paramètres de la machine en verre de poussoir :
|
Configuration de paramètre |
Configuration de paramètre | Configuration de paramètre | Configuration de paramètre |
| charge kilogramme | 400KG | 600KG | 800KG |
| Modèle | DP-X4P | DP-X6P | DP-X8P |
| Poids mort kilogramme | 70KG | 90KG | 100KG |
|
Dimension minimum
|
0.85×0.75×0.3M | 1.5×1.15×03M | 1.5×1.15×0.3M |
|
Dimension maximum
|
1.2×0.9×0.3M | 1.8×1.0×0.3M | 2.5×1.0×0.3M |
| Taille millimètre de tasse d'aspiration | (la taille standard unifiée de tasse d'aspiration, chaque équipement peut être employée généralement) | ||
| Seule tasse d'aspiration soutenant le kilogramme |
100kg (la charge réelle d'essai peut atteindre plus que 180kg) |
||
| Fonction de rotation | rotation manuelle de 360 ° (dispositif allégeant le travail, sûr spécial et fiable, facile à utiliser) | ||
| balayage inverse | rotation de manuel de 90° (conception humanisée, balance, rapide automatique et allégeant le travail) | ||
| C.C de tension | DC12V (construit dans la vie de batterie 2 extra-longue) | ||
| Résistance | Il peut être employé pendant 3-5 jours pour une charge, et deux batteries peuvent être utilisées alternativement | ||
| Barre d'extension millimètre | 500mm (la longueur latérale simple, des spécifications en verre spéciales peut être adaptée aux besoins du client) | ||
| Système de contrôle | Aspiration et décharge à télécommande de câble | ||
| Personnalisable | Note : elle peut être adaptée aux besoins du client selon vos conditions, taille d'objet et poids de processus spécifiques. | ||
| Norme de poids |
÷ en verre en verre conventionnel 1000 000 de la densité 2,5 de × d'épaisseur de × de largeur de × de poids = de longueur = poids en verre 3660×2440×19×2.5÷1000 000=424KG |
||
|
facteur de sécurité
|
Selon les règles de sécurité européennes de la CE pour les grues et l'uvv allemand 18 de règlements de prévention des accidents et Vbg 9a, le meilleur facteur de sécurité de la bride de vide est 2,0, facteur de z de 2,0, la charge est 1570n | ||
Partie électrique :
(1) un changement de tension de vide et une unité d'alarme de sonnerie sont reliés au poussoir de vide. Si la charge sur la machine de vide n'atteint plus la pression réglée ou un défaut électrique se produit, l'unité d'alarme déclenche l'avertissement pourpre de faible à faible et aux bruits de sonnerie. , Invitez l'opérateur à traiter ceci en temps utile.
●Pièce de vide :
(1) le poussoir d'aspiration utilise une pompe à vide rotatoire exempte d'huile allemande de palette avec une capacité de pompage de 8 m3/h, d'un diplôme massif de vide plus de 85%, économiseur d'énergie, compact et léger, exempt d'entretien, etc. ;
(2) toute la série d'équipement est équipée de 6 tasses d'aspiration de vide, adsorption multipoint, pour s'assurer que le plat peut tenir une quantité excessive sans compter que l'inclinaison pour la durée de la méthode de manipulation
(3) le tissu de tasse d'aspiration est caoutchouc nitrile de diamètre de 360mm, pétrole (benzène), durable, acide et alcali résistants, et peut avec succès adsorber avec FRP pour réaliser la taille appropriée de tasse d'aspiration. Pression énorme théorique d'aspiration = bel endroit (produit physique * coefficient) * élongation calculée (0,6 barres) ; (0,18 * 0,18 * 3,14) * 0,6 * 10000 = 610 416, qui est approximativement 610,4 kilogrammes. Selon le facteur de sécurité dans quatre exemples, la force permise authentique d'aspiration de la tasse d'aspiration est 610,4/4 = 152,6 kilogrammes. Toute l'énergie d'aspiration de 6 tasses d'aspiration est 600kg. Note : La pression d'aspiration de vide donnée dans la table ci-dessus est au-dessous de calculé degré de vide de 60%. En conditions de travail quotidiennes, le diplôme de vide d'instrument peut réaliser plus de 85%
(4) le capteur d'effort de vide est fait par la marque japonaise Panasonic, et le niveau de stress d'alerte est placé au vide de 60% ;
(5) tasse d'aspiration est équipée d'un robinet à tournant sphérique pilote pour commander s'ouvrir et se fermer, s'assurant que les mêmes outils peuvent être utilisés sur une gamme des caractéristiques de panneau ;
(6) les composants supérieurs et inférieurs de la barre d'aspiration sont orientés vers le haut avec un ressort. Maintenant, si le plat n'est pas plat, le ressort agira en tant que tampon pour charger le surgeon également pour assurer la sécurité et la fiabilité du surgeon.
●De façon générale :
(1) selon le format d'instrument de vide d'en 13155 de l'Union européenne DIN pour la construction extérieure des murs rideaux.
(2) manipulation horizontale, basculement à l'électricité et manipulation verticale.
(3) la conception flexible, peut être employée pour faire face aux tailles uniques de FRP.
