Name: Méthode manuelle de levage en verre de glissière de machine de vide en porte-à-faux
Brand: Jinan Lijiang Automation Equipment Co., Ltd.
SKU: LJXJ300 Crane Lifter Equipment en porte-à-faux de chargement de verre
Availability: InStock

Accueil > produits > Systèmes de levage de grue de vide >

Méthode manuelle de levage en verre de glissière de machine de vide en porte-à-faux

Machine de levage de surgeon en verre

Machine de levage en verre de vide en porte-à-faux

Machine de levage en verre en porte-à-faux

Lieu d'origine:

Ville de Jinan, province de Shandong, Chine

Nom de marque:

Jinan Lijiang Glass

Certification:

CE & ISO9000

Numéro de modèle:

LJXJ300 Crane Lifter Equipment en porte-à-faux de chargement de verre

Contactez-nous

Demandez une citation

Détails de produit

Nom de production:

Poussoir de chargement en verre de vide

Poids en verre maximum:

360kg

Longueur de colonne:

4 mètres

longueur de bras:

4 mètres

Méthode de glissière:

Manuel

Angle de rotation:

90°

Mettre en évidence:

Machine de levage de surgeon en verre

Machine de levage en verre de vide en porte-à-faux

Machine de levage en verre en porte-à-faux

Conditions de paiement et d'expédition

Quantité de commande min

1 ensemble

Prix

Negotiated Price

Détails d'emballage

paquet en bois de cas

Délai de livraison

5-8 jours ouvrables

Conditions de paiement

L/C, D/A, D/P, T/T, Western Union, MoneyGram

Capacité d'approvisionnement

15 ensembles par mois

Produits connexes

Vidéo

Contact maintenant

Description de produit

Machine de levage de levage en verre en porte-à-faux de vide de machine de surgeon en verre
LJXJ300 Crane Lifter Equipment en porte-à-faux de chargement de verre
Équipement de levage de robot de Flip Glass Vacuum Curtain Wall d'aspiration de tasse en verre rotatoire électrique de grue en vente

Description de produit

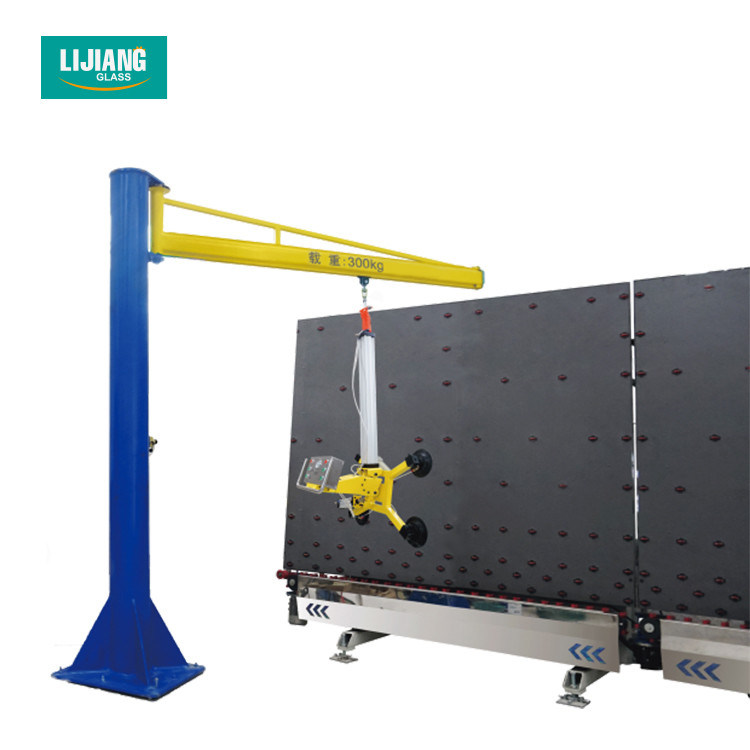

Chargement LJXJ300 en verre et déchargement de la grue en porte-à-faux de poussoir

Le souleveur de remise de verre pneumatique de chargement et de déchargement de manipulateur est actionné à l'aide de l'air comprimé. Le dispositif n'emploie pas l'électricité et est sûr et fiable, et facile à utiliser. C'est un verre essentiel manipulant l'outil pour l'industrie de transformation en verre moderne. L'air traversant les causes de générateur de vide nettoient à l'aspirateur la pression de sucer le verre. Une course de cylindre est agie en recevant le signal de commande de l'air comprimé dans un tuyau d'admission. Le dispositif est utilisé généralement pour le travail de manipulation en verre dans les chaînes de fabrication d'usine en verre, telles que le meulage, le nettoyage, gâché, stratifié, isolé, etc.

●Partie mécanique :

(1) toute la longueur de la poutre principale de la grue d'aspiration est conçue pour être 2000mm, et la partie supérieure de la partie moyenne est soudée et scellée avec un plat, et la partie moyenne est employée comme accumulateur de vide. L'essai d'herméticité est effectué après soudure pour n'assurer aucune fuite. Quand l'équipement est soudainement mis hors tension, on le garantit encore de pouvoir adsorber sûrement les plats pendant au moins 20 minutes, et ne causera pas des accidents de sécurité tels que des dommages aux équipments (la norme européenne de la CE est de maintenir 10 minutes)

(2) cet équipement est équipé de 6 tasses d'aspiration avec un diamètre de 360mm pour différentes tailles de verre. La position de chaque tasse d'aspiration sur la poutre est réglable pour faciliter l'adsorption du verre de différentes tailles.

●Partie électrique :

(1) le mano-contact de vide d'A et une unité d'alarme de sonnerie sont installés sur la grue de vide. Quand la pression de système de vide n'atteint pas la pression réglée, ou quand une panne de courant se produit, l'unité d'alarme commandera le voyant d'alarme rouge pour s'allumer et la sonnerie au bruit. , Incitez l'opérateur à traiter elle à temps.

●Pièce de vide :

(1) la grue d'aspiration adopte une pompe à vide rotatoire exempte d'huile allemande de palette, avec une capacité de pompage de 8m3/h, un grand degré de vide plus de 85%, économiseur d'énergie, compact et léger, d'aucun entretien, etc. ;

(2) toute la série d'équipement est équipée de 6 tasses d'aspiration de vide, adsorption multipoint pour s'assurer que le plat peut maintenir un haut niveau pendant le processus de manipulation sans inclinaison ;

(3) le matériel de tasse d'aspiration est caoutchouc nitrile, avec un diamètre de 360mm, résistance d'huile (benzène), durable, d'acide et d'alcali, et peut effectivement adsorber avec FRP pour produire un véritable niveau simple de tasse d'aspiration. Force importante théorique d'aspiration = secteur efficace (produit physique * coefficient) * pression calculée (0.6bar) ; (0.18*0.18*3.14) *0.6*10000=610.416, qui est approximativement 610.4Kg. Selon le facteur de sécurité de 4 fois, la puissance permise réelle d'aspiration de la tasse d'aspiration est 610.4/4=152.6Kg. Toute la puissance d'aspiration de 6 tasses d'aspiration est 600kg. Note : La force d'aspiration de vide mentionnée dans la table ci-dessus est au-dessous de calculé degré de vide de 60%. Dans des conditions normales de travail, le degré de vide de système peut atteindre plus de 85% ;

(4) le capteur de pression de vide est fait en marque japonaise de Panasonic, et le niveau de pression d'alarme est placé au vide de 60% ;

(5) tasse d'aspiration est équipée d'un robinet à tournant sphérique manuel pour commander l'ouverture et la fermeture, qui s'assure que le même équipement peut être appliqué à de diverses caractéristiques des plats ;

(6) les parties supérieures et plus inférieures de la tige de surgeon sont équipées d'un ressort. Quand le plat n'est pas plat, le ressort agit en tant qu'un tampon pour faire le surgeon soumettait à une contrainte également, afin d'assurer la sécurité et la fiabilité de la tasse d'aspiration.
