Détails sur le produit:
|
Brand name: | Insulating Glass Production Line with gas filling | Marque: | VERRE DE LIJIANG |
---|---|---|---|
Taille en verre maximum: | 2500 mm*3500 mm/commission | Épaisseur en verre: | 3-30 millimètres |
Épaisseur d'IG: | 60 millimètres | Matériel: | Acier inoxydable |
Valeur du gaz: | > 95% | Garantie: | 1 an |
Surligner: | Chaîne de production en verre isolante verticale,Chaîne de production en verre isolante de gaz d'argon,Ligne en verre isolante verticale |

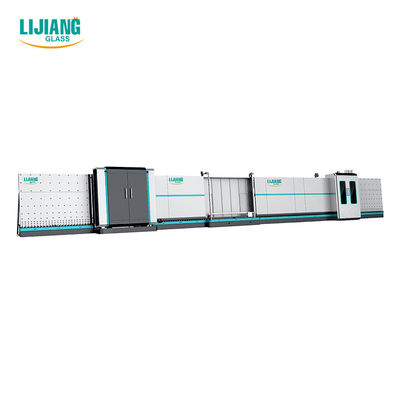

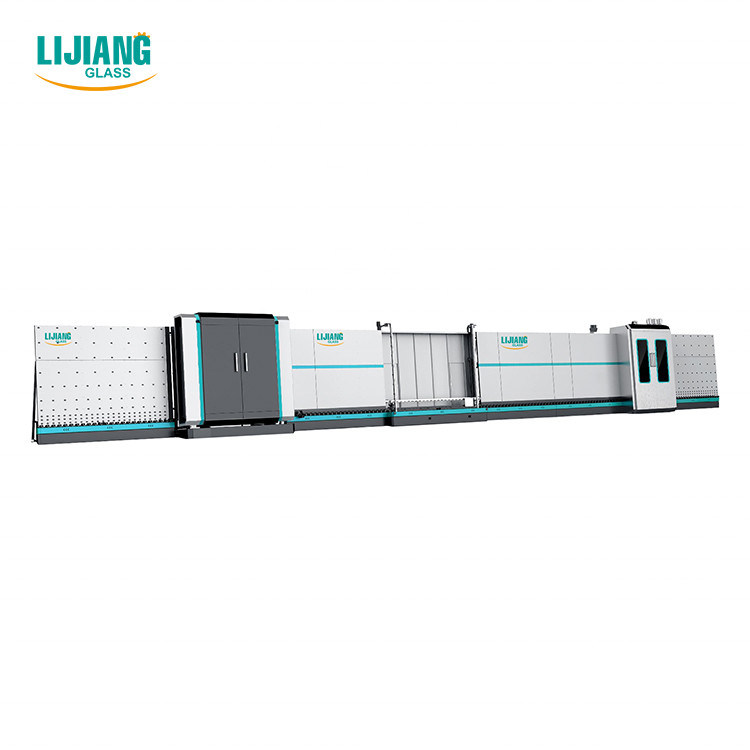

Chaîne de production en verre isolante verticale automatique avec le remplissage de gaz d'argon
Introduction de chaîne de fabrication en verre isolante verticale avec le remplissage de gaz

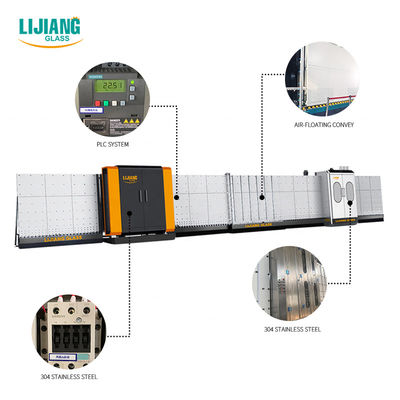

Utilisant la technologie de Air-flottement pour transférer le verre pour empêcher le verre d'être souillée par des roues et laissant des traces pour améliorer la production d'IG de haute qualité. La ligne a sept sections :
section de 01 transferts ;
machine à laver 02 ;
section de 03 décharges ;
04 inspection et section d'installation ;
section de 05 transferts ;
06 pressant et section remplissante ;
section de 07 décharges.
Détails de chaîne de production en verre isolante verticale avec le remplissage de gaz :
section de 01 transferts
Mécanisme de revêtement de détection, détection automatique de bas-e film en différé
machine à laver 02
• Utilisant 6 morceaux de pinceaux avec les cheveux mous de 0.1mm, peut laver le bas-e verre
• Le nouveau souffleur emploie le profil en aluminium (souffleur d'ornithorynque), la taille de la bouche d'air est ajusté par le bec en aluminium de canard de profil. Ceci peut réduire le nombre de vis de réglage, s'assurent que chaque vis n'est pas lâche, et évitent la résonance du souffleur.
• Le souffleur peut automatiquement ajuster la largeur du souffleur selon l'épaisseur
• La boîte d'opération avec l'affichage de vitesse de lavage, peut exactement montrer la vitesse de lavage (les 8-10m)
• Contrôle de température automatique de réservoir d'eau, système de réapprovisionnement d'eau
• Système européen de silencieux
• Matériel d'acier inoxydable
section de 03 décharges
• Verre de stockage
04 inspection et section d'installation
La nouvelle structure de cette section est changée en structure de levage de poutre intégrée (double poutre). Il est facile d'inspecter et essuyer le verre
section de 05 transferts
• Mesure automatique de l'épaisseur en verre. Elle peut être employée selon les besoins réels en travaillant.
06 pressant et section remplissante
Caractéristique principale :
• (2500mm*3500mm) le verre isolant long Ultra peut être comprimé deux fois
• Adopte la bande de conveyeur pour transférer le verre, moteur servo d'utilisations pour presser le verre
• La plaque de pression peut être ouverte pour l'entretien facile
• Pressurage du conseil avec la structure réglable garantir la durée de vie durable
• Remplissez automatiquement gaz d'argon d'effet de scellage significatif, un contenu plus élevé d'argon
• Placez les zones pour remplir taille différente de verre de méthode de scellage complémentaire réduit la perte d'argon
• Peut placer la valeur de gaz et montrer le processus du gaz de remplissage sur l'écran tactile
• Capteur de réaction rapide pour le contrôle permanent du processus de remplissage de gaz
• La concentration en gaz peut atteindre plus de 90%
• Aucun besoin aux forages sur le cadre d'entretoise
• Le gaz standard est gaz d'argon
section de 07 décharges
• Verre de stockage
• Peut être relié à la machine le scellage
Données techniques
Taille en verre maximale | 2500mm*3500mm |
Taille en verre maximum pour le gaz de remplissage | 2500mm*3200mm |
Taille en verre de mn | 280mm*450mm |
Épaisseur en verre | 3-15mm |
Épaisseur en verre isolante | 60mm |
Vitesse de lavage en verre | 2-10m/min |
Vitesse en verre de convoyeur | 45m/min |
Brosses de lavage | 3 paires de pinceaux |
Approvisionnement en eau | Consommation d'eau : conductivité 0.5t/h : 40μs/cm |
Air | Écoulement : ³ /min de 1m |
Pression atmosphérique | ≥0.8MPa |
Puissance totale | 3P 380V 50HZ |
Dimension | 23500*3500*3700mm |
Poids | 6500kg |
Fonctions facultatives de chaîne de fabrication en verre de air-flottement isolante verticale avec le remplissage de gaz :
• Verre d'étape avec les bords facultatifs (L : 100mm W : 50mm)
• Verre formé
• Pré machine à laver
D'autres tailles de la chaîne de fabrication en verre de air-flottement isolante verticale avec le remplissage de gaz :
Paramètres | Unité | LJBZ2025GF | LJBZ2535GF | LJBZ2535DGF |
Alimentation d'énergie | 380V 50Hz 3P | |||
Puissance totale | Kilowatt | 41 | 44,5 | 51,5 |
Vitesse de lavage | m/min | 2~10 | ||
Vitesse fonctionnante maximum | m/min | 45 | ||
Taille en verre minimum | millimètre | 450*280 | ||
Taille en verre maximum | millimètre | 2000*2500 2000x3000 (a pressé par deux fois) |
2500*3200 2500*3500 (a pressé par deux fois) 2500x4500 (pressé par deux fois, ajoutez les surgeons) |
|
Épaisseur en verre plate | millimètre | 3~15 (3-30) | ||
Brosses de lavage | Morceaux | 6 | ||
Épaisseur maximum de verre isolant | millimètre | 60 | ||
Consommation totale de gaz | L/min | 1200 | ||
Taille de petit pain de convoyeur | millimètre | 520 | ||
Dimension | L*W*H (millimètre) | 19500*3500*3200 | 23500*3500*3700 | 27000*3500*3700 |
Produits connexes de VERRE de LIJIANG
Mastics en verre isolants verticaux automatiques scellant la machine de robot
Fonction et caractéristique
la machine 1.The convient à l'entreprise de traitement profonde en verre, automation élevée, réduisent l'intensité de travail, sauvent la main d'oeuvre, améliorer l'efficacité de production
2. machine entière adopter l'interface homme-machine d'écran tactile, avec la fonction de mémoire.
le mastic 3.After de revêtement, le bord en verre et le coin est plein sans bulles d'air, surface douce, aucun besoin d'éplucher le coin
4. Utilisant deux ensembles de circuit d'alimentation indépendant de mastic (dispositif de mélange y compris), deux genres de mastics commutent rapidement, dans l'opération d'un-bouton facilement (modèle II)
la largeur 5.The de la machine est 1.5m, petite surface couverte, ménagent de l'espace
6. La troisième section peut préenregistrer le verre pour améliorer l'efficacité effectivement
7.The que la plus petite taille en verre isolante peut être traitée est 400*300mm
anti périphérique en mode bloc 8.Equipped dans le mélangeur
9. Le système de servocommande adopte la marque de renommée mondiale (Japon YASKAWA), la représentation est stable
10. transmission d'axe pour faire le verre étant transféré sans à-coup avec le positionnement précis.
11. le type spécial ceinture de V de transmission pour éviter le mastic collant sur la ceinture, assurent le bord en verre propre, type bloc de V est variable.
12. Les pièces de rechange sont produites avec la standardisation élevée et la haute précision, s'assurent que la machine peut être utilisée avec la stabilité à long terme
13.Suitable pour le glaçage triple.
la roue 14.Conveying sur le panneau arrière adopte la roue incorporée, pour s'assurer le verre soit transportée sans à-coup
Spécifications de robot en verre isolant vertical de cachetage
Modèle | LJTJ2540D |
Puissance de tension | 380V 13KW |
Pression atmosphérique | 0.5~0.7Mpa |
Pression de expulsion | 32Mpa |
Taille de Max.Glass | 2500*4000mm |
Taille de Min.Glass | 400*300mm |
Épaisseur en verre | 12~56mm |
Vitesse fonctionnante | 5~40m/min |
Dimension hors-tout | 11000*1500*4500mm |
2,2 bruit de machine
Niveau de pression acoustique de la classification A | |
État de réserve | État fonctionnant |
DB 50 | DB 85 |
Caractéristiques principales :
• Machine de scellage de commandes système du Japon Yaskawa, complètement automatique et à haute efficacité servo
• 4 sections, verre d'entreposage en boîte
• Courroie Adopt, transfert doux et position précise
• Automatiquement coins en verre de réparation avec le grattoir et le rouleau
• Automatiquement taille en verre de mesure, profondeur de colle (30mm)
• Chaque automatique-fonction est avec l'opération manuelle
• Peut enduire le double verre
• Formez le verre avec les bords facultatifs, verre d'étape, le verre triple (facultatif)
• Un ensemble de pompe de gavage commande deux groupes de mastics (facultatifs)
• Peut employer les mastics structurels de silicone, de polysulfure et de silicone
• La tête de colle est dans l'avant de la machine, qui est facile pour le verre de revêtement d'étape
• Peut être reliée à la chaîne de fabrication en verre l'isolation
• Avec la fonction de balayage de code (facultative)
Données techniques
Taille en verre maximale | 2500*4000mm |
Taille en verre de mn | 400*300mm |
Épaisseur en verre | 12-50mm |
Vitesse fonctionnante | 5-40m/min |
Pression atmosphérique | ≥0.6MPa |
Pression de compression | 32MPa |
Puissance de tension | 380V 15kw |
Dimension hors-tout | 11000*2000*3500mm |
Paramètres électriques
NOM | ORIGINE | MARQUE |
Moteur servo | Le Japon | YASKAWA |
Conducteur servo | Le Japon | YASKAWA |
Unité centrale de traitement | Le Japon | YASKAWA |
Composant de basse tension | L'Allemagne | SIEMENS |
Voie de guidage | Taïwan | HIWIN |
Alimentation d'énergie de changement | Taïwan | MW |
Commutateur de capteur | La Corée | AUTONICS |
Composant pneumatique | Le Japon | SMC |
Écran tactile | La Chine | GAOSHAN |
Moteur servo | Le Japon | YASKAWA |
Conducteur servo | Le Japon | YASKAWA |
