Détails sur le produit:
|
NOM: | LIGNE DE LA TAILLE IG DE JUMBOO | TAILLE DE MAX: | 3300 MM*5000 MILLIMÈTRE |
---|---|---|---|
TAILLE MINIMUM: | 450 MILLIMÈTRES * 300 MILLIMÈTRES | REMPLISSAGE DE GAZ: | EN LIGNE |
CONTENU DE GAZ: | PLUS DE 80% | ÉPAISSEUR EN VERRE: | 3 - 30 |
ÉPAISSEUR EN VERRE D'IG: | 60MM | CERTIFICATION: | CE |
GARANTIE: | 1 AN | MARQUE: | VERRE DE LIJIANG |
Surligner: | Machine en verre de double vitrage de taille de Jumboo,Machine en verre de double vitrage avec le robot de scellage,Machine en verre de double vitrage de 60MM |

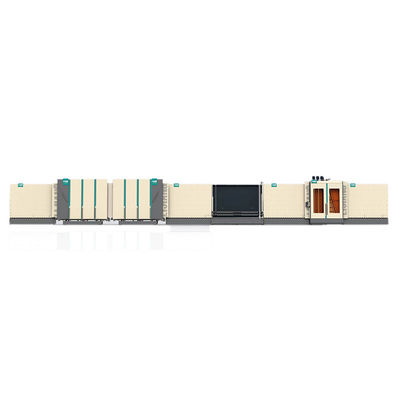

Chaîne de production en verre isolante verticale de TAILLE de JUMBOO LJBZ3350
Caractéristiques principales :
• La ligne a 7 sections :
section de 01 transferts ;
machine à laver 02 ;
section de 03 décharges ;
04 inspection et section d'installation ;
section de 05 transferts ;
06 pressant et section remplissante ;
section de 07 décharges.
Fonctions facultatives :
• Verre d'étape avec les bords facultatifs (L : 100mm W : 50mm)
• Verre formé
• Pré machine à laver
• Gaz remplissant d'argon automatiquement

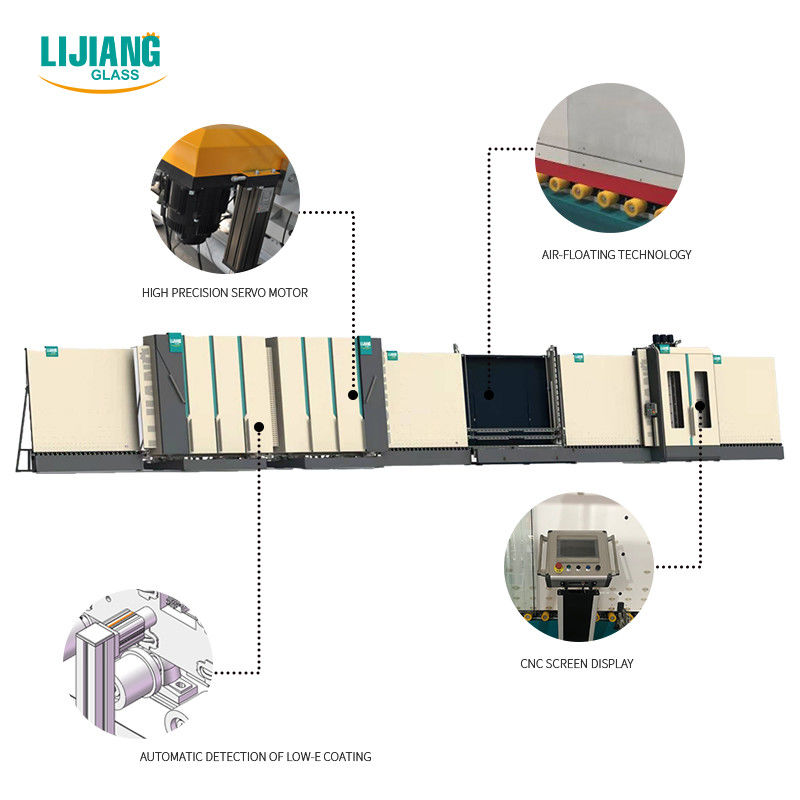

Les détails présentent du LJBZ3350
section de 01 transferts
Mécanisme de revêtement de détection, détection automatique de bas-e film en différé
machine à laver 02
• Utilisant 6 morceaux de pinceaux avec les cheveux mous de 0.1mm, peut laver le bas-e verre
• Le nouveau souffleur emploie le profil en aluminium (souffleur d'ornithorynque), la taille de la bouche d'air est ajusté par le bec en aluminium de canard de profil. Ceci peut réduire le nombre de vis de réglage, s'assurent que chaque vis n'est pas lâche, et évitent la résonance du souffleur.
• Le souffleur peut automatiquement ajuster la largeur du souffleur selon l'épaisseur
• La boîte d'opération avec l'affichage de vitesse de lavage, peut exactement montrer la vitesse de lavage (les 8-10m)
• Contrôle de température automatique de réservoir d'eau, système de réapprovisionnement d'eau
• Système européen de silencieux
• Matériel d'acier inoxydable
section de 03 décharges
• Verre de stockage
04 inspection et section d'installation
La nouvelle structure de cette section est changée en structure de levage de poutre intégrée (double poutre). Il est facile d'inspecter et essuyer le verre
section de 05 transferts
• Mesure automatique de l'épaisseur en verre. Elle peut être employée selon les besoins réels en travaillant.
(ou avec le remplissage) section 06 pressante
Caractéristique principale :
• (2500mm*3500mm) le verre isolant long Ultra peut être comprimé deux fois
• Adopte la bande de conveyeur pour transférer le verre, moteur servo d'utilisations pour presser le verre
• La plaque de pression peut être ouverte pour l'entretien facile
• Pressurage du conseil avec la structure réglable garantir la durée de vie durable
• Remplissez automatiquement gaz d'argon d'effet de scellage significatif, un contenu plus élevé d'argon
• Placez les zones pour remplir taille différente de verre de méthode de scellage complémentaire réduit la perte d'argon
• Peut placer la valeur de gaz et montrer le processus du gaz de remplissage sur l'écran tactile
• Capteur de réaction rapide pour le contrôle permanent du processus de remplissage de gaz
• La concentration en gaz peut atteindre plus de 90%
• Aucun besoin aux forages sur le cadre d'entretoise
• Le gaz standard est gaz d'argon
section de 07 décharges
• Verre de stockage
• Peut être relié à la machine le scellage
Données techniques
Taille en verre maximale | 3300mm*5000mm |
Taille en verre minimale | 280mm*450mm |
Épaisseur en verre | 3-15mm |
Épaisseur en verre isolante | 60mm |
Vitesse de lavage en verre | 2-10m/min |
Vitesse en verre de convoyeur | 45m/min |
Brosses de lavage | 3 paires de pinceaux |
Approvisionnement en eau | Consommation d'eau : conductivité 0.5t/h : 40μs/cm |
Alimentation en air | Écoulement : ³ /min de 1m |
Pression atmosphérique | ≥0.8MPa |
Puissance totale | 3P 380V 50HZ |
Paramètres électriques
NOM | ORIGINE | MARQUE |
Moteur servo | L'Allemagne | SIEMENS |
PLC | L'Allemagne | SIEMENS |
Appareil électrique de basse tension | L'Allemagne | SIEMENS |
Convertisseur de fréquence | L'Allemagne | SIEMENS |
Moteur de transfert | Taïwan | LINHAI |
Moteur de brosse | Taïwan | LINHAI |
Pompe à eau | La Chine | LINGXIAO |
Guide | Taïwan | HIWIN |
Composants pneumatiques | Taïwan | AIRTAC |
Mesure électrique | La Chine | MIRAN |
Commutateur photoélectrique | L'Allemagne | MALADE |
Commutateur micro | Taïwan | TENDEZ |
Le voyant de bouton et de signalisation | La France | SCHNEIDER |
écran tactile | Taïwan | WEINVIEW |
Relais intermédiaire | Le Japon | OMRON |
Ligne d'IG avec le gaz remplissant en ligne |
