Détails sur le produit:
|
Nom: | ligne de production de verre isolant | Modèle: | LJZB3370 |
---|---|---|---|
Garantie: | 1 an | Couleur: | L'exigence de clients |
Puissance totale: | 3P 380V 50HZ 40KW | ||
Surligner: | Ligne en verre automatique de lavage et de combinaison,lavage en verre hydraulique et ligne de combinaison,lavage en verre de 3300*7000 millimètre et ligne de combinaison |

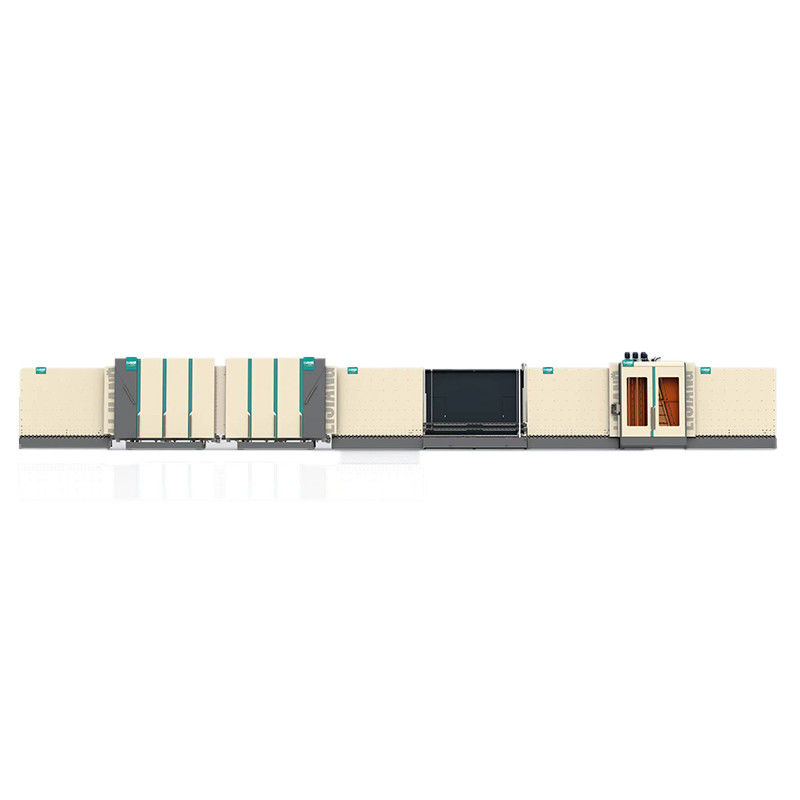

LIGNE EN VERRE AUTOMATIQUE de LAVAGE ET de COMBINAISON AVEC LA PRESSE 3300*7000 millimètre de PANNEAU HYDRAULIQUE
La ligne en verre automatique de lavage et de combinaison avec la presse de panneau hydraulique peut assembler et presser de doubles, triples ou structurelles (étape, façade) unités en verre isolantes.
Modèle de ligne standard : LIZB3370
REPRÉSENTATION :
1.The ligne entière opération de système de contrôle de PLC de l'Allemagne Siemens d'utilisation, d'interface d'écran tactile, facile et commode.
2.In la première section que vous pouvez voir le capteur, il peuvent détecter le film du bas-e verre. (En même temps, il peut également automatiquement mesurer l'épaisseur du de verre) 15-30 millimètres.
3,3 paires de pinceaux peuvent laver en ligne et bas-e verre en différé.
la machine à laver 4.The adopte le matériel d'acier inoxydable et le dispositif imperméable.
réservoir 5.Water avec la fonction de chauffage.
système du chauffage 6.Air
affichage de la vitesse 7.Washing sur l'interface d'écran. La vitesse de lavage maximum peut atteindre 10 mètres/mn.
8.There sont beaucoup de points d'ajustement sur le panneau de plat que .it peut continuer le plat presser la surface directement.
C'est un détail très important. S'il ne peut pas être ajusté après déformation, il est facile d'écraser le verre.
9.Double le verre, verre triple, verre formé sont disponible.
Fonction facultative :
1.Pre-washing
2.Air-floating transportent
verre 3.Step
remplir 4.Gas
Le gaz remplissant du fond de la ceinture synchrone, le trou d'air est toujours entre le premier verre et le cadre en aluminium, de sorte que gardiez la concentration en gaz élevée, uniforme, vitesse rapide, sauvant la source d'air.
Montrez le processus de remplir en ligne de concentration en gaz élevée.
En Chine, il y a beaucoup usine ne peut pas montrer le processus sur remplir en ligne, il a seulement installé la période du remplissage, il ne peut pas assurer l'effet de gaz.
Les détails présentent du LJBZ3370
section de 01 transferts
Mécanisme de revêtement de détection, détection automatique de bas-e film en différé
Le convoyeur d'admission est un convoyeur de zone de chargement qui est conçu pour charger les feuilles en verre dans la machine à laver. Grâce aux jambes de chargement de soutien les grands verres classés peut être chargée facilement. Avec son infrastructure modulaire notre machine est prête aux prolongements avec les convoyeurs facultatifs pour le lavage en verre enorme.
machine à laver 02
Caractéristique principale :
• Utilisant 6 morceaux de pinceaux avec les cheveux mous de 0.1mm, peut laver le bas-e verre
• Le nouveau souffleur emploie le profil en aluminium (souffleur d'ornithorynque), la taille de la bouche d'air est ajusté par le bec en aluminium de canard de profil. Ceci peut réduire le nombre de vis de réglage, s'assurent que chaque vis n'est pas lâche, et évitent la résonance du souffleur.
• Le souffleur peut automatiquement ajuster la largeur du souffleur selon l'épaisseur
• La boîte d'opération avec l'affichage de vitesse de lavage, peut exactement montrer la vitesse de lavage (les 8-10m)
• Contrôle de température automatique de réservoir d'eau, système de réapprovisionnement d'eau
• Système européen de silencieux
• Matériel d'acier inoxydable
Il est conçu pour laver les feuilles en verre avec les brosses de lavage de haute qualité à la qualité maximum et pour sécher sûrement les verres avec les fans particulièrement conçues. Avec notre machine à laver en verre nous t'offrons la sensibilité et la qualité maximum pour le lavage en verre. Grâce fonctionnante libre de vibration à la structure en acier lourde et robuste de construction.
• section de 03 décharges
• Verre de stockage
• 04 inspection et section d'installation
La nouvelle structure de cette section est changée en structure de levage de poutre intégrée (double poutre). Il est facile d'inspecter et essuyer le verre
• section de 05 transferts
• Mesure automatique de l'épaisseur en verre. Elle peut être employée selon les besoins réels en travaillant.
• 06 pressant et section remplissante
Caractéristique principale :
• (2500mm*3500mm) le verre isolant long Ultra peut être comprimé
• Adopte la bande de conveyeur pour transférer le verre, moteur servo d'utilisations pour presser le verre
• La plaque de pression peut être ouverte pour l'entretien facile
• Pressurage du conseil avec la structure réglable garantir la durée de vie durable
• Remplissez automatiquement gaz d'argon d'effet de scellage significatif, un contenu plus élevé d'argon
• Placez les zones pour remplir taille différente de verre de méthode de scellage complémentaire réduit la perte d'argon
• Peut placer la valeur de gaz et montrer le processus du gaz de remplissage sur l'écran tactile
• Capteur de réaction rapide pour le contrôle permanent du processus de remplissage de gaz
• La concentration en gaz peut atteindre plus de 90%
• Aucun besoin aux forages sur le cadre d'entretoise
• Le gaz standard est gaz d'argon
• section de 07 décharges
• Verre de stockage
• Peut être relié à la machine le scellage
Données techniques
Taille en verre maximale | 2500mm*4500mm (pressing secondaire de plat et mécanisme auxiliaire de surgeon) |
Taille en verre maximum pour le gaz de remplissage | 2500mm*3500mm |
Taille en verre minimale | 280mm*450mm |
Épaisseur en verre | 3-15mm |
Épaisseur en verre isolante | 60mm |
Vitesse de lavage en verre | 2-10m/min |
Vitesse en verre de convoyeur | 45m/min |
Brosses de lavage | 3 paires de pinceaux avec des cheveux de 0.1mm |
Approvisionnement en eau | Consommation d'eau : conductivité 0.5t/h : 40μs/cm |
Alimentation en air | Écoulement : 1500L/min |
Pression atmosphérique | ≥0.8MPa |
Puissance totale | 3P 380V 50HZ 40KW |
Dimension | 23500*3500*3700mm |
Poids | 8500kg |
Paramètres électriques
NOM | ORIGINE | MARQUE |
PLC | L'Allemagne | SIEMENS |
Appareil électrique de basse tension | L'Allemagne | SIEMENS |
Convertisseur de fréquence | L'Allemagne | SIEMENS |
Moteur servo pour le verre d'étape | Le Japon | FUJI |
Commutateur photoélectrique | L'Allemagne | MALADE |
Commutateur micro | Taïwan | TENDEZ |
Le voyant de bouton et de signalisation | La France | SCHNEIDER |
Écran tactile | Taïwan | WEINVIEW |
Relais intermédiaire | Le Japon | OMRON |
Moteur de brosse | La Chine | QINGHUA |
Pompe à eau | La Chine | LINGXIAO |
Guide | Taïwan | HIWIN |
Composants pneumatiques | Taïwan | AIRTAC |
Ligne d'IG sans gaz de remplissage en ligne |
NOM | ORIGINE | MARQUE |
Moteur servo | L'Allemagne | SIEMENS |
PLC | L'Allemagne | SIEMENS |
Appareil électrique de basse tension | L'Allemagne | SIEMENS |
Convertisseur de fréquence | L'Allemagne | SIEMENS |
Moteur de transfert | Taïwan | LINHAI |
Moteur de brosse | Taïwan | LINHAI |
Pompe à eau | La Chine | LINGXIAO |
Guide | Taïwan | HIWIN |
Composants pneumatiques | Taïwan | AIRTAC |
Mesure électrique | La Chine | MIRAN |
Commutateur photoélectrique | L'Allemagne | MALADE |
Commutateur micro | Taïwan | TENDEZ |
Le voyant de bouton et de signalisation | La France | SCHNEIDER |
écran tactile | Taïwan | WEINVIEW |
Relais intermédiaire | Le Japon | OMRON |
Ligne d'IG avec le gaz remplissant en ligne |
