Détails sur le produit:
|
| Nom: | Grue en porte-à-faux en verre | Avantage: | avec le surgeon de levage |
|---|---|---|---|
| Poids de levage maximum: | 800KG | ||
| Surligner: | Grue en porte-à-faux en verre,Grue en porte-à-faux en verre isolante,Machine 800KG de levage en verre isolante |
||

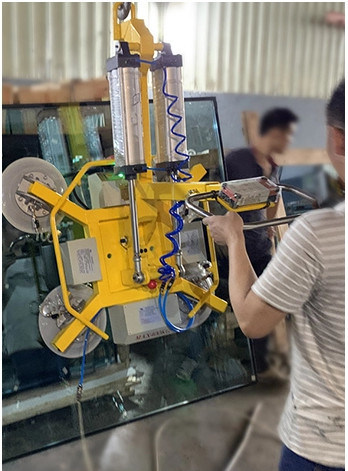

Grue en porte-à-faux en verre avec le surgeon de levage
Paramètres :
| Poids de Max Glass | 360KG | |
| Angle de rotation | 90° | À gauche et à droite |
| Tasses d'aspiration | 4 morceaux | |
| Matériaux de tasses | Silicone | |
| Glissement de la méthode | Manuel | |
| Taille de colonne | 4 mètres | Fonction de stockage de gaz |
| Longueur de bras | 4 mètres | |
| Pièces de contrôle aérien | Airtac |
Paramètres :
| Poids de Max Glass | 260KG | |
| Angle de rotation | Tournez 90° | À gauche et à droite |
| Tasses d'aspiration | 2 morceaux | |
| Matériaux de tasses | Silicone | |
| Glissement de la méthode | Manuel | |
| Taille de colonne | 4 mètres | Fonction de stockage de gaz |
| Longueur de bras | 4meters | |
| Pièces de contrôle aérien | Airtac |
Paramètres :
| Poids de Max Glass | 500KG | |
| Angle de rotation |
Tournez 90° Secousse 90° |
À gauche et à droite En haut et en bas |
| Tasses d'aspiration | 6 morceaux | |
| Matériaux de tasse | Silicone | |
| Glissement de la méthode | Manuel | |
| Taille de colonne | 4 mètres | Fonction de stockage de gaz |
| Longueur de bras | 4 mètres | |
| Pièces de contrôle aérien | Airtac |
| Poids de Max Glass | 400KG | |
| Angle de rotation |
Tournez 90° Secousse 90° |
À gauche et à droite En haut et en bas |
| Tasses d'aspiration | 2 morceaux | |
| Matériaux de tasses | Silione | |
| Glissement de la méthode | Manuel | |
| Taille de colonne | 4 mètres | Fonction de stockage de gaz |
| Longueur de bras | 4 mètres | |
| Pièces de contrôle aérien | Airtac |
D'autres produits de VERRE de LIJIANG
Chaîne de production en verre isolante automatique de la verticale LJBZ2025
APPLICATION
Comme processus le plus important d'isoler la production en verre, nous sommes particulièrement professionnels dans le nettoyage en verre, le pressing de transmission et le remplissage de gaz (facultatifs). La chaîne de production peut faire le double verre, le verre triple et le verre fait un pas.
1. Bas-e capteur en verre
Ce capteur est installé avant machine à laver. Il peut automatiquement identifier le bas-e verre, empêchant le verre de laisser tomber la basse-e surface.
2. Rouleau de convoyeur
Le transfert roulent dans le lavage et section de séchage : La roue avant et arrière de transfert sont tout déplacées, tous activement transférés. Elle peut garantir le grand verre de taille et le passage en verre épais sans à-coup.
3. Machine de Washing&Drying
La machine &drying de lavage entière adopte l'acier inoxydable, y compris le plat et les pièces de rechange intérieures. Et un certain bloc de glisseur sont de cuivre.
3,1 partie de lavage
Il a 3 paires de brosses, qui sont tous les pinceaux, verre plat de lavage, gâchant le verre et le bas-e verre. Il a un diamètre de moins que 0.1mmde les poils, qui n'endommageront jamais de verre, particulièrement bas-e verre.
Dispositif de réduction du bruit
Le bruit peut être commandé en-dessous de 90 décibels à l'aide de la vitesse et des éponges en nylon.
4,1 pressurage de la manière
Il presse IGUs par la station hydraulique avec de la pression, il garantit la pression précise.
4,2 économie d'énergie de presser la fonction
Il adopte 3 commutateurs micro, qui divisent la partie pressante en 4 sections.
Chaque commutateur micro reçoit le signal et ajoute une partie de l'emplacement de travail. Quand le commutateur micro correspondant n'est pas touché, la région ne fonctionne pas.
La zone de manoeuvre peut être divisée de cette façon.
4,4 verre fait un pas (facultatif)
Il peut également faire le verre fait un pas avec un moteur servo.
5, écran tactile et boîte électrique.
Paramètres principaux :
| Vitesse de lavage | 2~10m/min |
| Vitesse de Max.working | 45m/min |
| Épaisseur en verre de lavage | 3~15mm |
| Épaisseur en verre de Max.insulating | 60mm |
| Taille de convoyeur | 500mm |
| Taille de Min.glass | 450×280 |
| Taille de Max.glass | 2000×2500 |
Composantes principales :
| Disjoncteur | Schneider |
| Contacteur | Schneider |
| PLC | Siemens ou omron |
| Écran tactile | Taïwan Wenview |
| Commutateur électrique | Taïwan |
| Fréquence | Dongyuan ou Siemens |
| Relais | Le Japon Omron |
| Commutateur optoélectronique | La Corée Autonics |
| Moteur servo | Siemens |
| Composant pneumatique | Taïwan Airtac |
Écran tactile actionnant la chaîne de fabrication en verre isolante commode avec le remplissage de gaz d'argon de 98%
La chaîne de fabrication en verre isolante de verticale automatique de LJBZ2570PG a les fonctions suivantes : Verre plat de lavage, installant le cadre en aluminium, pressant les unités normales d'IG, pressant de doubles unités d'IG, pressant de doubles unités des trois-couches IG.
LJBZ2570PG est un équipement spécial dans la production d'isoler le verre avec la bande en aluminium, qui a beaucoup d'avantages, tels que la petite empreinte de pas, représentation fiable, rendement élevé, entretien commode et ainsi de suite.
Caractéristique principale de chaîne de production en verre isolante de taille enorme
●interface d'écran tactile, système de contrôle de PLC de l'Allemagne Siemens
●Identification automatique de verre enduit et bas-e
●La machine à laver adopte le dispositif matériel et imperméable de solides solubles
Réservoir d'eau avec le système de lavage de contrôle et d'eau d'automatictemperature
●3 paires de pinceaux peuvent laver en ligne et bas-e verre en différé
●Début de fan d'air et établissement automatiques d'arrêt
●Système de chauffage à air
●Système de réduction du bruit
●Affichage en ligne de vitesse de lavage
●Conseil pressant réglable pour continuer le plat presser la surface directement
●Mode de connexion de prise d'aviation
Applicable pour produire IG triple et IG formé
●Travail intermittent intelligent, énergie économisante
Paramètres principaux de chaîne de fabrication en verre isolante automatique
| Alimentation d'énergie | Tension | 380 |
| Fréquence | 60 | |
| Puissance totale | kilowatt | ≈42 |
| Vitesse de lavage | m/min | 2~10 |
| Vitesse de Max.working | m/min | 45 |
| Taille de Min.glass | millimètre | 450×280 |
| Taille de Max.glass | millimètre | 2500×7000 |
| Épaisseur en verre de lavage | millimètre | 3~15 |
| Épaisseur en verre de Max.insulating | millimètre | 60 |
| Taille de convoyeur | millimètre | 500 |
| Consommation totale de gaz | L/min | 1500 |
La machine de développement en verre isolante adopte le système de contrôle de Siemens, équipé de l'écran tactile de haute résolution, l'opérateur peut modifier les paramètres fonctionnants de la chaîne de production à tout moment, et peut clairement montrer le statut de chaque signal d'entrée et sortie, qui est commode pour l'entretien régulier de la machine.
LJBZ2570PG déchargeant la section.
LJBZ2500PG n'est pas approprié au verre d'arc ou au verre tordu parce que l'avion à l'intérieur de la section de pressurage est immuable.
LJBZ2500PG est une presse à mouler avec une nouvelle technologie de gaz remplissant. Cet équipement convient au pressing en verre de technologie élevée et nouvelle et à la machine de gaz remplissant avec de divers gaz ou gaz mélangés. Puisque le système de contrôle détecte les types préréglés de gaz (rapport de mélange y compris des gaz mélangés) et le débit avant chaque gaz ou mélange est rempli de verre isolant.
Le pressing en verre de LJBZ2500PG et la section de gaz remplissant convient à presser de doubles unités d'IG ou unités de la trois-couche IG en même temps. Toutes sortes de verre plat (verre enduit y compris et verre verre-maintenu) peuvent être pressées par cette machine.
LJBZ2500PG peut être employé pour mesurer la concentration en gaz du verre isolant sur la ligne. L'appareil de mesure devant l'équipement peut exactement mesurer la taille et l'épaisseur du verre et calculer la quantité de gaz a eu besoin.
LJBZ2500PG peut presser et remplir le gaz dans deux morceaux d'unités d'IG dont la longueur est moins de 1.5m en même temps, qui améliorent considérablement l'efficacité de production, particulièrement pour le verre dont la longueur est moins de 1.5m.
Caractéristiques principales
• Deux morceaux d'IGU pourraient être pressés et le gaz rempli dans une fois le temps, chaque IGU pourrait remplir gaz d'argon plus de 90%
• Peut mieux être empêché la partie le pressurage à être hors de forme en pressant deux morceaux d'IGU dans une fois le temps. Peut atteindre 27s pour chaque le double verre de 1m*1m, l'amélioration de l'efficacité de travail fortement
• Chaîne de fabrication ultra-rapide d'IG, nous avons obtenu des propriétés industrielles en Chine en 2019
• De la pièce de transfert à presser la partie, chaque partie est divisée
• Approprié à la production en série dans une usine. Vitesse ultra-rapide
• Solution du problème d'attendre travailler au robot de scellage. Installation de deux cadres d'entretoise pour deux IGU par un ouvrier
• Taille en verre automatiquement de mesure et étiquetage (on peut permettre l'étiquetage avant le pressing et après pressurage) avec le système d'ERP (facultatif)
Données techniques
| Taille en verre maximale | 2500mm*7000mm |
| Taille en verre maximum pour le gaz de remplissage | 2500mm*7000mm |
| Taille en verre de mn | 280mm*450mm |
| Épaisseur en verre | 3-15mm |
| Épaisseur en verre isolante | 60mm |
| Vitesse de lavage en verre | 2-10m/min |
| Vitesse en verre de convoyeur | 45m/min |
| Brosses de lavage | 3 paires de pinceaux avec des cheveux de 0.1mm |
| Approvisionnement en eau | Consommation d'eau : conductivité 0.5t/h : 40μs/cm |
| Alimentation en air | Écoulement : 0.8m/min |
| Pression atmosphérique | ≥0.8MPa |
| Puissance totale | 3P 380V 50HZ 54.5KW |
| épaisseur en verre plate | 3-30mm |
