Détails sur le produit:
|
Nom: | Chaîne de production en verre isolante verticale LJBZ2535G | Vitesse en verre de convoyeur: | 45m/min |
---|---|---|---|
Brosses de lavage: | 3 paires de pinceaux avec des cheveux de 0.1mm | Alimentation en air: | Écoulement : 0.8m/min |
dimension: | 23500*3500*3700mm | Taille en verre minimale: | 280mm*450mm |
Surligner: | Machine à cintrer d'entretoise en aluminium automatique,machine à cintrer isolante d'entretoise en aluminium en verre,machine à cintrer de barre d'entretoise d'IG |

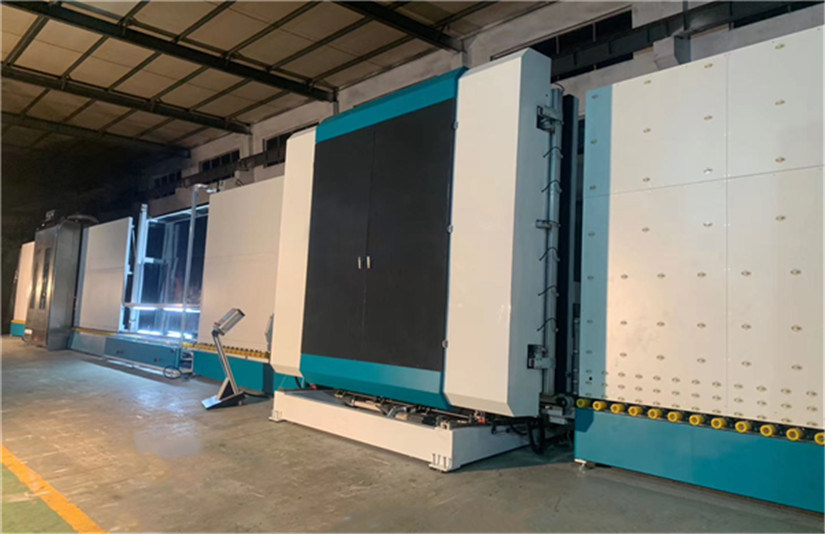

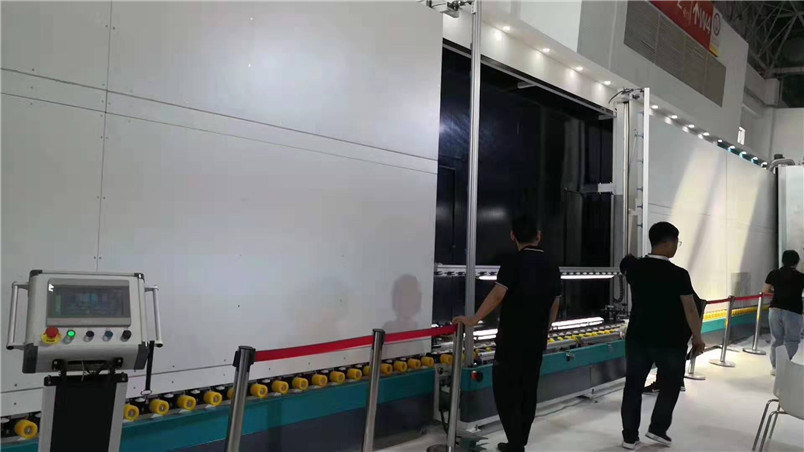

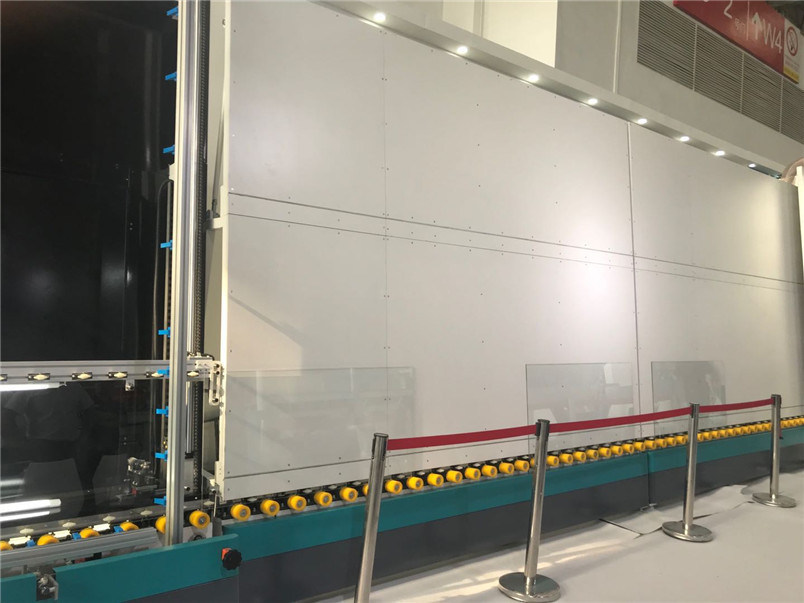

Chaîne de production en verre isolante verticale LJBZ2535G
Caractéristiques principales de chaîne de production de machine à laver
• La ligne a 7 sections :
section de 01 transferts ;
machine à laver 02 ;
section de 03 décharges ;
04 inspection et section d'installation ;
section de 05 transferts ;
06 pressant et section remplissante ;
section de 07 décharges.
• Système de contrôle de PLC, interface d'écran tactile
• Utilisant les moteurs servo de Siemens
• Applicable pour produire le double verre, verre triple
Fonctions facultatives d'équipement en verre isolant
• Verre d'étape avec les bords facultatifs
• Verre formé
• Gaz remplissant d'argon automatiquement
• technologie de Air-flottement pour transférer le verre
Pour empêcher le verre d'être souillée par des roues et laissant des traces pour améliorer la production d'IG de haute qualité.
• Pressant et remplissant 2 morceaux d'unités d'IG, totalement 8 sections
Caractéristiques principales des machines de traitement en verre
• Deux morceaux d'IGU pourraient être pressés et le gaz rempli dans une fois le temps, chaque IGU pourrait remplir gaz d'argon plus de 90%
• Peut mieux être empêché la partie le pressurage à être hors de forme en pressant deux morceaux d'IGU dans une fois le temps. Peut atteindre 27s pour chaque le double verre de 1m*1m, l'amélioration de l'efficacité de travail fortement
• Chaîne de fabrication ultra-rapide d'IG, nous avons obtenu des propriétés industrielles en Chine en 2019
• Solution du problème d'attendre travailler au robot de scellage. Installation de deux cadres d'entretoise pour deux IGU par un ouvrier
• Taille en verre automatiquement de mesure et étiquetage (on peut permettre l'étiquetage avant le pressing et après pressurage) avec le système d'ERP (facultatif)
• De la pièce de transfert à presser la partie, chaque partie est divisée
• Approprié à la production en série dans une usine. Vitesse ultra-rapide
Données techniques des machines et de l'équipement de fabrication en verre
Taille en verre maximale | 2500mm*3500mm |
Taille en verre maximum pour le gaz de remplissage | 2500mm*3200mm |
Taille en verre de mn | 280mm*450mm |
Épaisseur en verre | 3-15mm |
Épaisseur en verre isolante | 60mm |
Vitesse de lavage en verre | 2-10m/min |
Vitesse en verre de convoyeur | 45m/min |
Brosses de lavage | 3 paires de pinceaux avec des cheveux de 0.1mm |
Approvisionnement en eau | Consommation d'eau : conductivité 0.5t/h : 40μs/cm |
Alimentation en air | Écoulement : 0.8m/min |
Pression atmosphérique | ≥0.8MPa |
Puissance totale | 3P 380V 50HZ 40KW |
Dimension | 23500*3500*3700mm |
Poids | 6500kg |
Paramètres électriques des machines et de l'équipement de fabrication en verre
NOM | ORIGINE | MARQUE |
PLC | L'Allemagne | SIEMENS |
Appareil électrique de basse tension | L'Allemagne | SIEMENS |
Convertisseur de fréquence | L'Allemagne | SIEMENS |
Moteur servo pour le verre d'étape | Le Japon | FUJI |
Commutateur photoélectrique | L'Allemagne | MALADE |
Commutateur micro | Taïwan | TENDEZ |
Le voyant de bouton et de signalisation | La France | SCHNEIDER |
Écran tactile | Taïwan | WEINVIEW |
Relais intermédiaire | Le Japon | OMRON |
Moteur de brosse | La Chine | QINGHUA |
Pompe à eau | La Chine | LINGXIAO |
Guide | Taïwan | HIWIN |
Composants pneumatiques | Taïwan | AIRTAC |
Ligne d'IG sans gaz de remplissage en ligne |
