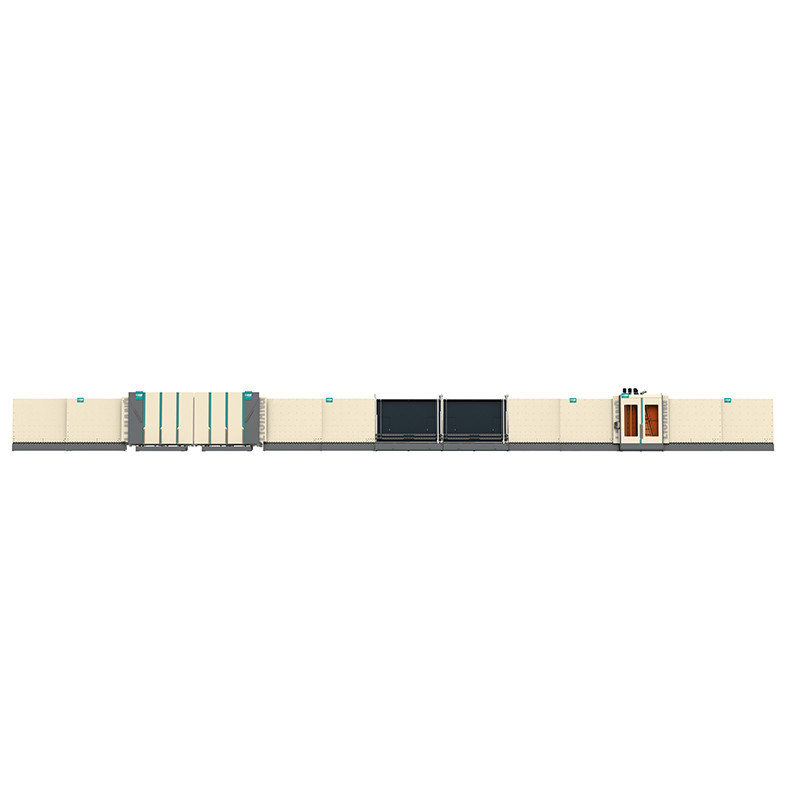

Détails sur le produit:
|
| Nom de marque: | Jinan Lijiang Glass | Épaisseur en verre isolante: | 50mm |
|---|---|---|---|
| Dimension (L*W*H): | 23500mm*3500mm*3700mm | Taille de Max.glass: | 2500*4500mm |
| Taille de Min.glass: | 300 * 450 mm | Épaisseur en verre: | 3-12mm |
| Poids: | 7000kgs | Tension: | 380V 50Hz |
| Surligner: | Chaîne de production en verre isolante verticale,Chaîne de production en verre isolante de mur rideau,Machine en verre isolante verticale |
||
Machine à cintrer d'entretoise en aluminium
l cadre d'entretoise de 1*1m était courbure autour de 17s.
L'erreur de l'angle de cadre d'entretoise est à moins de 0.1mm.
Je peux plier l'entretoise en aluminium /technoform /Alupro /thermix/
l entretoise se relient automatiquement et coupe.
l machine s'arrêtent automatiquement quand l'utilisation d'entretoise.
l recourbement continu de soutien, pour éviter automatiquement la connexion d'entretoise tout en se pliant et coupant
l relient automatiquement l'entretoise - connecteur
l fonction à télécommande
l fonction d'entrée d'USB, il peut lire pour exceler des données directement
l pièces de rechange de toute la machine ont le code d'identification, commode pour le service après-vente
l connecteurs, commodité et sécurité résistants pour l'installation et l'élimination des imperfections
l utilisation magnétique Taïwan Airtac de valve
l système de contrôle allemand de PLC de Siemens
l système de servocommande du Japon Fuji
l 12 unités d'entretoise de stockage (option)
l acier inoxydable /option d'acier inoxydable /Allmetal de Swisspacer/)
(L'acier inoxydable et l'entretoise chaude de bord ne peuvent pas exister en même temps)
l forage pour remplir de gaz (option)
l impression de jet d'encre d'entretoise, diverse couleur est disponible pour le logo de société ou la date de production (l'option)
l impression de Laber (option)
l code de deux-dimension de balayage de scanner, code barres (option)
l roue pressante distincte de cadre d'arc, plus précise que l'outil de recourbement
Particulièrement du cadre d'hexagone et d'octogone (facultatif)
l ERP (facultatif)
Remarque : Outil de recourbement
le cadre de rectangle de *For là ont trois que la taille (6A/9A/12A) était élogieuse
L'autre besoin de taille payer la taille 42$/per supplémentaire
* du cadre de cercle, d'hexagone et d'octogone, taille 300$/per
Paramètre technique principal
| Taille de Max.bending | 2000*2000mm |
| Taille de Min.bending | 250*200mm |
| Largeur en aluminium d'entretoise | 6-27A |
| Rayon d'arc | 60°-150° |
| 6A-16A | |
| Erreur dimensionnelle : | ≤±0.5mm |
| Erreur d'angle | ≤±1º |
| entretoise en aluminium de 1m*1m | 17s |
| Alimentation en air | ≥0.65MPa |
| Puissance totale | AC220/380V 50Hz 2.5KW |
| Dimension | 10500mm*2200mm*2600mm |
Composantes principales de machine à cintrer d'entretoise
| NOM | MARQUE |
| PLC | SIEMENS ALLEMAND |
| Appareillage électrique de basse tension | SIEMENS ALLEMAND |
| Moteur servo | SIEMENS ALLEMAND |
| Conducteur servo | SIEMENS ALLEMAND |
| Relais | LE JAPON OMRON |
| Triplet | Taïwan AIRTAC |
| Cylindre | Taïwan AIRTAC |
| ÉCRAN TACTILE | Taïwan WEINVIEW |
| Puissance de commutateur | Taïwan TENDENT |
| GUIDE | Taïwan TBI |
| Vanne électromagnétique | Taïwan AIRTAC |
| Capteur | LA CORÉE AUTONICS |
Robot de scellage
Application de ²
LJTJ2535/LJTJ2025 est le dernier robot en verre isolant vertical automatique de cachetage. Il est employé pour enduire le double verre vitré en mélangeant le composant d'A et le composant de B ensemble selon un certain pourcentage. Pour doubler appliqué/triple/formé et verres faits un pas (facultatifs) avec la représentation stable et l'opération facile.
1, tête mécanique est placé dans l'avant
Réalisez la vraie connexion avec la ligne d'IG en faire le verre fait un pas.
2, fonction de stockage
Il peut stocker trois morceaux de verres isolants sur les trois ceintures (moins de 1.8m.), il a besoin de 2 place davantage les moteurs servo, systèmes de contrôle.
3, huit servos
Le robot utilise huit servos de YASKAWA, quatre d'entre eux des pièces de transmission de contrôle, dans les encore quatre servos, ils commandent le surgeon, se soulevant, conduisant et mouvement et rotation en avant et arrière.
Système simple de colle
Équipé du composant simple d'A et du composant simple de B.
Doubles systèmes de colle (option)
Équipé de deux ensembles de composants d'A et de deux ensembles de composants de B, qui peuvent être employés pour deux genres de mastics, tels que le caoutchouc de silicone, le caoutchouc de polysulfure et l'adhésif structurel de silicone.
Double /triple a formé/a fait un pas la fonction en verre (facultative)
Avec le développement de mettre à jour la technologie, le robot de scellage peut enduire huit verres formés selon le marché en verre. (mais c'est fonction facultative, avant ordre que cette fonction devrait confirmer le fabricant)
Valve proportionnelle électrique : le bec en caoutchouc a adapté l'espace en verre est plus parfait et stable.
&Pump B de la pompe A
Utilisation Taïwan-Airtac
Le bord et le coin en verre est plein sans bulles d'air, surface douce, aucun besoin d'éplucher le coin
Transmission synchrone de ceinture
pour faire le verre étant transféré sans à-coup avec le positionnement précis
Valve de commutateur d'air comprimé électrique et : Assurez le commutateur automatique électrique, la représentation stable et le revêtement d'uniforme.
