Détails sur le produit:
|
Nom de production: | Chaîne de fabrication en verre de double vitrage | Application: | Double/triple/étape verre de glaçage de traitement |
---|---|---|---|
Taille en verre maximum: | 2500mm*3500mm/3300*7000mm | Taille en verre minimum: | 400mm*280mm |
Vitesse de lavage: | 2-10m/min | vitesse fonctionnante: | 45 m/min |
Surligner: | machine de fabrication de verre de double vitrage de 45 m/min,Machine de fabrication de verre de double vitrage de gaz d'argon,Machines de double vitrage de gaz d'argon |

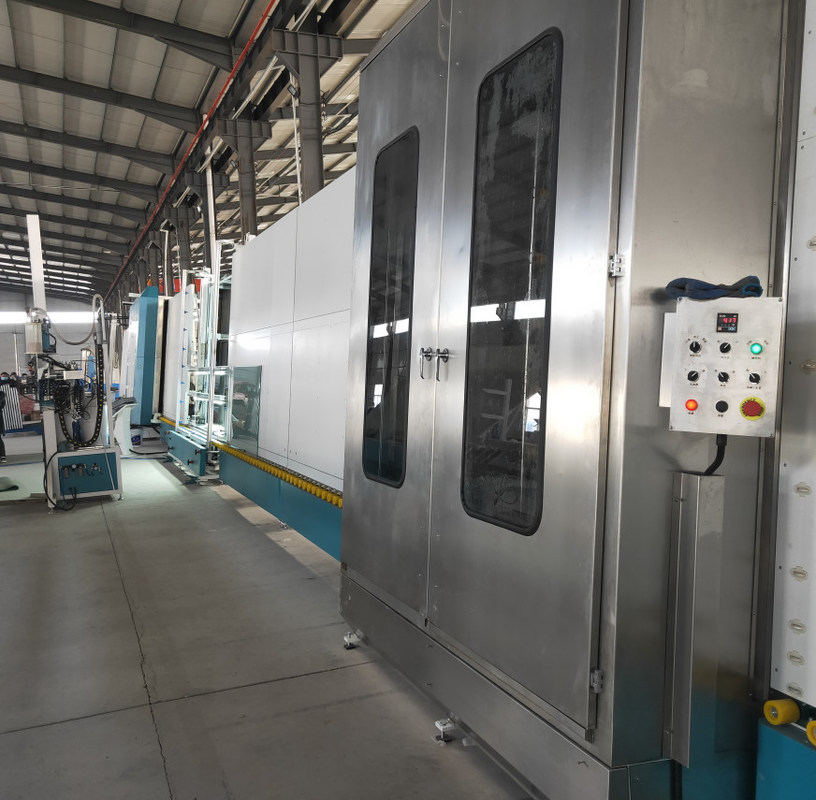

Chaîne de fabrication en verre automatique de double vitrage avec le remplissage de gaz d'argon
Caractéristiques principales de représentation :
•La ligne a 7 sections :
section de 01 transferts ;
machine à laver 02 ;
section de 03 décharges ;
04 inspection et section d'installation ;
section de 05 transferts ;
06 pressant et section remplissante ;
section de 07 décharges.
•Système de contrôle de PLC, interface d'écran tactile
•Utilisant les moteurs servo de Siemens
•Applicable pour produire le double verre, verre triple
Fonctions facultatives :
•Verre d'étape avec les bords facultatifs
•Verre formé
•Gaz remplissant d'argon automatiquement
•technologie de Air-flottement pour transférer le verre
Pour empêcher le verre d'être souillée par des roues et laissant des traces pour améliorer la production d'IG de haute qualité.
Données techniques
Taille en verre maximale | 2500mm*3500mm |
Taille en verre maximum pour le gaz de remplissage | 2500mm*3200mm |
Taille en verre minimale | 280mm*450mm |
Épaisseur en verre | 3-15mm |
Épaisseur en verre isolante | 60mm |
Vitesse de lavage en verre | 2-10m/min |
Vitesse en verre de convoyeur | 45m/min |
Brosses de lavage | 3 paires de pinceaux avec des cheveux de 0.1mm |
Approvisionnement en eau | Consommation d'eau : conductivité 0.5t/h : 40μs/cm |
Alimentation en air | Écoulement : 0.8m/min |
Pression atmosphérique | ≥0.8MPa |
Puissance totale | 3P 380V 50HZ 40KW |
Dimension | 23500*3500*3700mm |
Poids | 6500kg |
Détails principaux des caractéristiques remplissantes de gaz :
• Remplissez automatiquement gaz d'argon d'effet de scellage significatif, un contenu plus élevé d'argon
• Placez les zones pour remplir taille différente de verre de méthode de scellage complémentaire réduit la perte d'argon
• Peut placer la valeur de gaz et montrer le processus du gaz de remplissage sur l'écran tactile
• Capteur de réaction rapide pour le contrôle permanent du processus de remplissage de gaz
• La concentration en gaz peut atteindre plus de 90%
• Aucun besoin aux forages sur le cadre d'entretoise
• Le gaz standard est gaz d'argon
NOM | ORIGINE | MARQUE |
Moteur servo | L'Allemagne | SIEMENS |
PLC | L'Allemagne | SIEMENS |
Appareil électrique de basse tension | L'Allemagne | SIEMENS |
Convertisseur de fréquence | L'Allemagne | SIEMENS |
Moteur de transfert | Taïwan | LINHAI |
Moteur de brosse | Taïwan | LINHAI |
Pompe à eau | La Chine | LINGXIAO |
Guide | Taïwan | HIWIN |
Composants pneumatiques | Taïwan | AIRTAC |
Mesure électrique | La Chine | MIRAN |
Commutateur photoélectrique | L'Allemagne | MALADE |
Commutateur micro | Taïwan | TENDEZ |
Le voyant de bouton et de signalisation | La France | SCHNEIDER |
écran tactile | Taïwan | WEINVIEW |
Relais intermédiaire | Le Japon | OMRON |
Ligne d'IG avec le gaz remplissant en ligne |
Machine de scellage : Robot de scellage automatique/mastics manuels répandant la machine avec deux pompes pour des mastics de silicone, sealnats de polysulfure, mastics de structure de silicone, mastics de polyuréthane.
1. 2000mm*2500mm/2500mm*3500mm/2500mm*4000mm (de grande taille peut customerized)
2. Verre triple
3. Verre d'étape (3 ou 4 ont dégrossi le verre d'étape)
4. Verre formé
5. Deux ensembles de pompes de scellage avec la double tête de collage
6. Des couleurs peuvent être changées
7. La longueur de machine peut être changée
8. Avec la fonction de balayage de code
Circuit d'alimentation simple/double de colle peut être choisi. Le circuit d'alimentation simple de colle est équipé d'un ensemble d'une pompe et de pompe de B, qui convient à un genre de mastic. Le double circuit d'alimentation de colle convient à deux genres différents de mastic. Le polysulfure, le silicone, le silicone structurel et les mastics sont tous de polyuréthane appropriés à cette machine.
• Commandes système servo du Japon Yaskawa, 8 ensembles de machine de scellage de système de servocommande, complètement automatique et à haute efficacité
• 4 sections, verre d'entreposage en boîte
• Courroie Adopt, transfert doux et position précise
• Automatiquement coins en verre de réparation avec le grattoir et le rouleau
• Automatiquement taille en verre de mesure, profondeur de colle (30mm)
• Chaque automatique-fonction est avec l'opération manuelle
• Peut employer les mastics structurels de silicone, de polysulfure et de silicone
• La tête de colle est dans l'avant de la machine, qui est facile pour le verre de revêtement d'étape
• Peut être reliée à la chaîne de fabrication en verre l'isolation
La tête de colle peut Ne devant la machine, qui est facile de sceller le verre d'étape et connest avec la ligne d'IG
Taille en verre maximale | 2500*4000mm |
Taille en verre minimale | 400*300mm |
Épaisseur en verre | 12-50mm |
Vitesse fonctionnante | 5-40m/min |
Pression atmosphérique | ≥0.6MPa |
Pression de compression | 32MPa |
Puissance de tension | 380V 15kw |
Dimension hors-tout | 11000*2000*3500mm |
Les ingénieurs de la R&D de LIJIANHG sont avec 10 à 20 ans d'expérience professionnelle, les ingénieurs de R&D de LIJIANG ont des conditions très strictes sur l'équipement en verre isolant et poursuivre pour faire le verre traitant plus de simple et d'intelligent.
Les produits EN VERRE de LIJIANG incluent principalement : Ligne série d'IG ; Série de scellage automatique de robot ; Basse-e machine de suppression de bord de film ; Série de machine à cintrer d'entretoise ; Série butylique de machine d'extrudeuse ; Machine de remplissage déshydratante et d'autres machines en verre isolantes auxiliaires. Environ 20 produits sont très utilisés dans l'industrie du verre isolante adaptée aux besoins du client, l'alliage d'aluminium industriel, le mur rideau de bâtiment, le rail ultra-rapide, l'ascenseur et le secteur de la publicité.
En 2016, nous avons gagné le titre de l'entreprise d'or de graine de Jinan et la subvention du gouvernement en vertu de la première machine butylique complètement automatique d'extrudeuse avec six axes s'est indépendamment développée.
En 2018, nous avons gagné le titre de l'entreprise de pointe nationale. Au cours de cette période, nous avons coopéré avec beaucoup d'universités célèbres et l'institut de recherche 53 du ministère de l'industrie d'artillerie à développer les produits de pointe.
