Lieu d'origine:
Jinan Chine
Nom de marque:
LIJIANG GLASS
Certification:
CE
Numéro de modèle:
LJZB2535
Vidéo

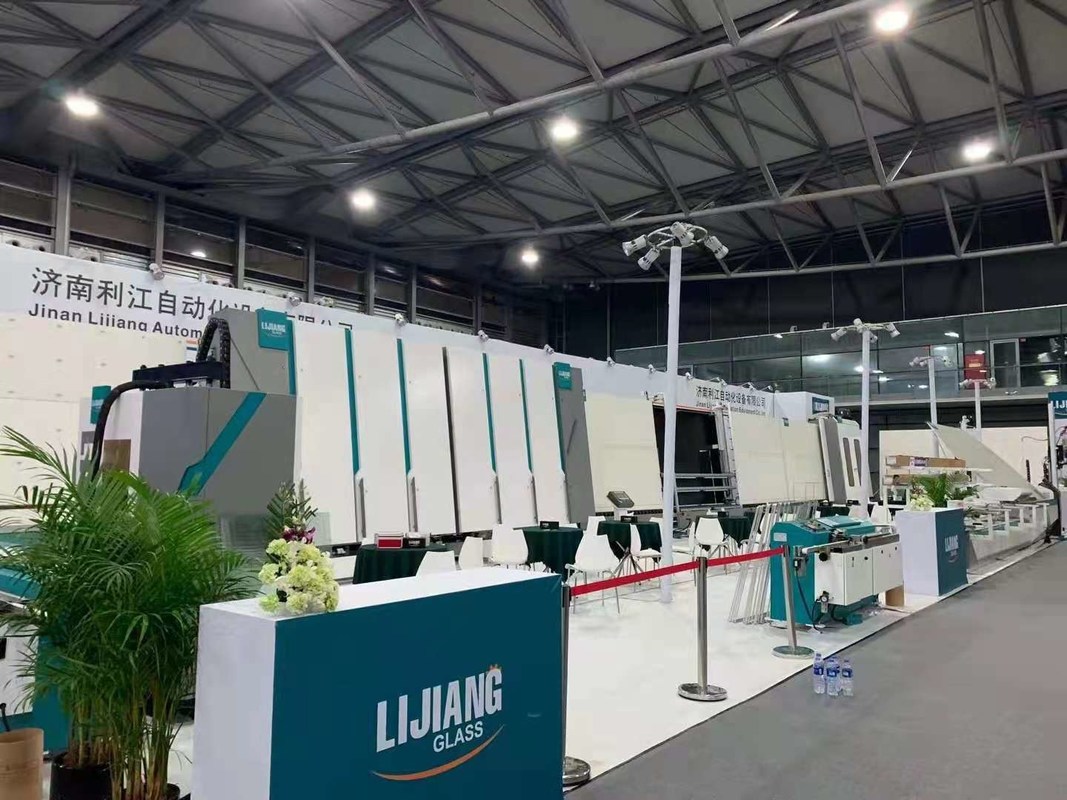

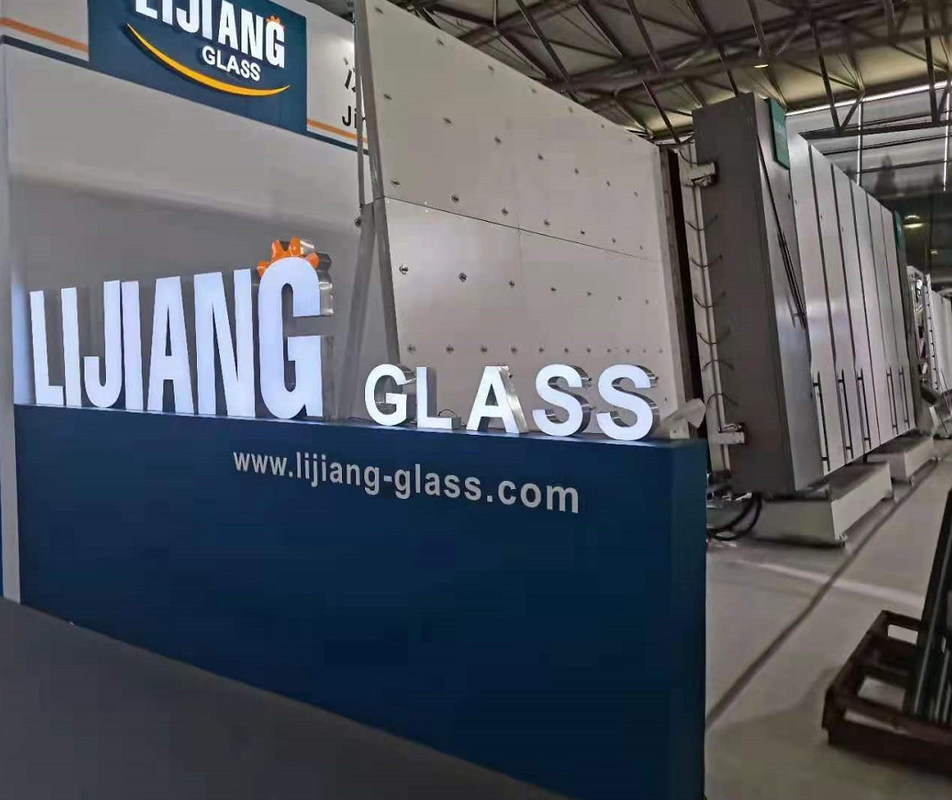

Ligne en verre isolante remplissante gaz enorme automatique de taille de double
La chaîne de production verticale de double vitrage de LJBZ3370PG a les fonctions du nettoyage en verre, du support en aluminium de cadre, de la presse normale d'unité d'IG, de la double presse d'unité d'IG, et de la double presse triple d'unité d'IG.
Le LJBZ3370PG est un dispositif spécialisé pour fabriquer le double vitrage utilisant les bandes en aluminium, et a beaucoup d'avantages tels que la petite empreinte de pas, le rendement élevé, la représentation fiable, et l'entretien commode.
Caractéristique principale
●Système de contrôle allemand de PLC de Siemens, interface d'écran tactile
●Identification automatique de bas-e verre enduit
●Vous pouvez laver en ligne et bas-e verre en différé avec 3 ensembles de pinceaux.
●La machine à laver utilise des solides solubles matériels et un dispositif imperméable
Réservoir d'eau avec le système automatique de lavage de contrôle de température et d'eau
●Système de chauffage à air
●Arrangement de début et de fin automatique de fan d'air
●Système de réduction du bruit
●Affichage en ligne de vitesse de lavage
●Travail intermittent intelligent, économie d'énergie
●Pressboard réglable pour garder la surface pressée du plat directement
●Mode de connexion de prise d'aviation
Applicable à la fabrication d'IG triple et d'IG moulé
Paramètres principaux
| Alimentation d'énergie | Tension | 380 |
| Fréquence | 60 | |
| Puissance totale | kilowatt | ≈42 |
| Vitesse de lavage | m/min | 2~10 |
| Vitesse de Max.working | m/min | 45 |
| Taille de Min.glass | millimètre | 450×280 |
| Taille de Max.glass | millimètre | 2500×3200 2500×3500 (deuxième pressing) |
| Épaisseur en verre de lavage | millimètre | 3~15 |
| Épaisseur en verre de Max.insulating | millimètre | 60 |
| Taille de convoyeur | millimètre | 500 |
| Poids | kilogramme | ≈8000 |
| Dimension | L*W*H (millimètre) | 26850×3500×3700 |
Cette machine adopte le système de contrôle de Siemens, équipé de l'écran tactile de haute résolution, l'opérateur peut modifier les paramètres fonctionnants de la chaîne de production à tout moment, et peut clairement montrer le statut de chaque signal d'entrée et sortie, qui est commode pour l'entretien régulier de la machine.
LJBZ3370PG déchargeant la section.
La presse en verre de LJBZ2500PG et la section remplie de gaz conviennent à presser des unités de la deux-couche IG ou des unités de la trois-couche IG en même temps. Tous les types de verre plat (verre enduit y compris et verre en verre de bride) peuvent être pressés avec cette machine.
Le LJBZ2500PG est une presse avec la nouvelle technologie de gaz remplissant. Cet équipement convient aux presses en verre de technologie de pointe et nouvelle et a rempli machines de gaz qui emploient un grand choix de gaz ou gaz mélangés. C'est parce que le système de contrôle détecte un type préréglé de gaz (rapport de mélange y compris du gaz mélangé) et le débit avant chaque gaz ou mélange est rempli de verre isolant.
Le LJBZ2500PG n'est pas approprié au verre d'arc ou au verre tordu parce que l'avion dans la section de presse est immuable.
LJBZ2500PG peut être employé pour mesurer la concentration en gaz du verre isolant en ligne. L'appareil de mesure devant le dispositif peut exactement mesurer la taille et l'épaisseur du verre et calculer la quantité de gaz exigée.
Le LJBZ2500PG peut simultanément presser et remplir deux unités d'IG de longueur de moins de 1,5 m, améliore considérablement l'efficacité de production du verre avec dont une longueur moins de 1,5 M.
Caractéristiques principales
• Deux IGUs peuvent être pressés immédiatement pour remplir de gaz, et chaque IGU peut être rempli de gaz d'argon plus de 90%.
• En pressant deux IGUs immédiatement, vous pouvez empêcher la forme de la partie pressée de s'effondrer. Cela prend 27 secondes par double vitrage de 1m x de 1m, améliorant considérablement l'efficacité de travail.
• La chaîne de fabrication ultra-rapide d'IG a breveté en Chine en 2019
• Résout le problème d'attendre le travail sur le robot de scellage. Installation de deux cadres d'entretoise pour deux IGUs par un travailleur
• Automatiquement taille en verre de mesure et étiquetage utilisant le système d'ERP (pré-comprimez et on peut permettre l'étiquetage de courrier-presse) (facultatif)
• Chaque partie est séparée de la pièce de transfert à la pièce de presse
• Approprié à la production en série dans les usines. Ultra-rapide
Données techniques
| Taille en verre maximale | 2500mm*3500mm |
| Taille en verre maximum pour le gaz de remplissage | 2500mm*3200mm |
| Taille en verre minimale | 280mm*450mm |
| Épaisseur en verre | 3-15mm |
| Épaisseur en verre isolante | 60mm |
| Vitesse de lavage en verre | 2-10m/min |
| Vitesse en verre de convoyeur | 45m/min |
| Brosses de lavage | 3 paires de pinceaux avec des cheveux de 0.1mm |
| Approvisionnement en eau | Consommation d'eau : conductivité 0.5t/h : 40μs/cm |
| Alimentation en air | Écoulement : 0.8m/min |
| Pression atmosphérique | ≥0.8MPa |
| Puissance totale | 3P 380V 50HZ 40KW |
| Dimension | 23500*3500*3700mm |
| Poids | 6500kg |
