bas E verre de fabrication de verre de machine de 2-35m/min chargeant et déchargeant

Machine de développement en verre isolante en verre isolante automatique de chargeuse du chargeur LJLSP d'aspiration de vide

La chargeuse en verre isolante automatique est un produit breveté qui est niveau élevé d'automation, main d'oeuvre économisante et améliore la sécurité et l'efficacité de production. Cette machine adopte le PLC pour commander le moteur servo, commutateur photoélectrique détecte la taille en verre différente automatiquement. La chargeuse en verre isolante automatique d'aspiration de vide n'a pas besoin d'entrer la taille en verre manuellement. Elle peut des courses automatiques, suce le verre, calcule la distance courante. Quand l'étagère en verre est vide, elle donnera une alarme pour rappeler des travailleurs la changent.

structure 1.Main

Il se compose de système de contrôle de PLC, de section tête de machine, de section de transport, de section de surgeon-structure, de section servo d'entraînement, etc. ;

2. Caractéristiques principales

1. Il adopte le contrôle de PLC, 10 pouces de système dynamique du contact screen.the adopte la commande du moteur 3 servo, il est facile à operate.the mettant la manière pour le verre est de la mise commune, mise haut/bas ;

la ceinture de 2.The V peut automatiquement s'ajuster sur la position centrale de l'épaisseur en verre ; Le moteur conduit la vis de boule du réducteur pour ajuster la ceinture de V. Le capteur de déplacement installe le point original, et le mouvement sur la voie de revêtement ;

3. Le tête de machine monte automatiquement à la taille en verre, si la taille en verre est trop petite, il n'est pas nécessaire pour monter ; le moteur servo conduit le réducteur par le barbotin de chaîne sur la voie de revêtement pour rendre la tête de machine haut/bas, de sorte qu'il puisse exactement la taille nécessaire ;

4. La section de transport transporte automatiquement le verre dans la position centrale de l'appui de surgeon. Le moteur servo conduit le réducteur par le barbotin de chaîne sur la voie de revêtement pour transporter le verre dans la position centrale de surgeon ;

5. L'appui de surgeon peut automatiquement s'ajuster à haut/bas par la longueur et la largeur de l'en verre ; Quand le verre atteint dans la position nécessaire, la parenthèse auxiliaire va à reculons ; Le cylindre de l'air deux conduit la tringlerie de quatre-barre pour faire l'avant actif de mouvement de plat/arrière, de sorte qu'il puisse garantir le synchronicity parallèle.

6. Les surgeons inhalent, s'étirent, les bras s'étendent pour atteindre la pression négative donnée, l'indicateur de pression négative a l'effet protecteur, et peut éviter le le verre cassé en cas de fuite d'air.

7. La machine peut sauver 2-3people de travail, et améliore l'efficacité de travail par 2times

8. Le surgeon haut/bas, avant de surgeon/dos, V transport de ceinture sont a conduit par le moteur servo, il peut être mis à la position précise ;

paramètre de la machine 3.Main

1. Taille en verre maximum : 4000*2500mm

2. Épaisseur en verre : 3-10mm

3. Vitesse de bras d'aspiration : 2-35m/min

4. La taille maximum du bras d'aspiration étirée : 800mm

5. L'angle de travail du bras d'oscillation : 84~100°

6. Consommation d'air : 100L/min

7. Puissance totale : 15KW

8. Poids total : 2000KG

9. Dimension : 700*2800*2500mm

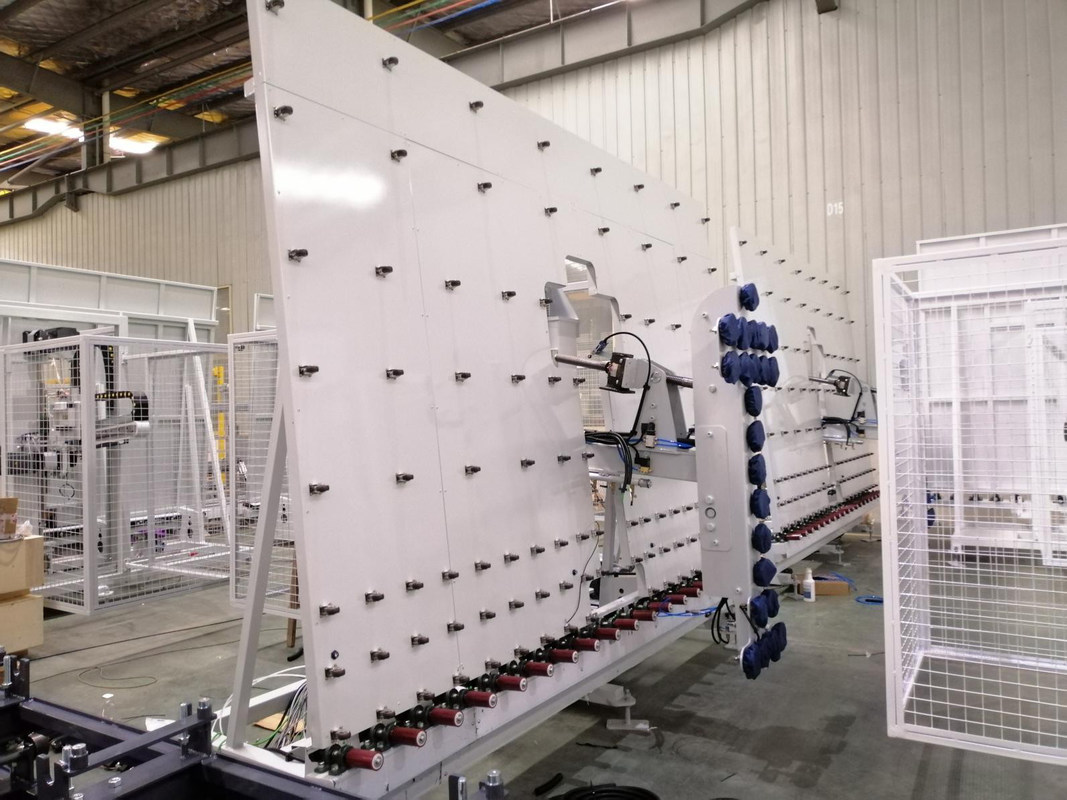

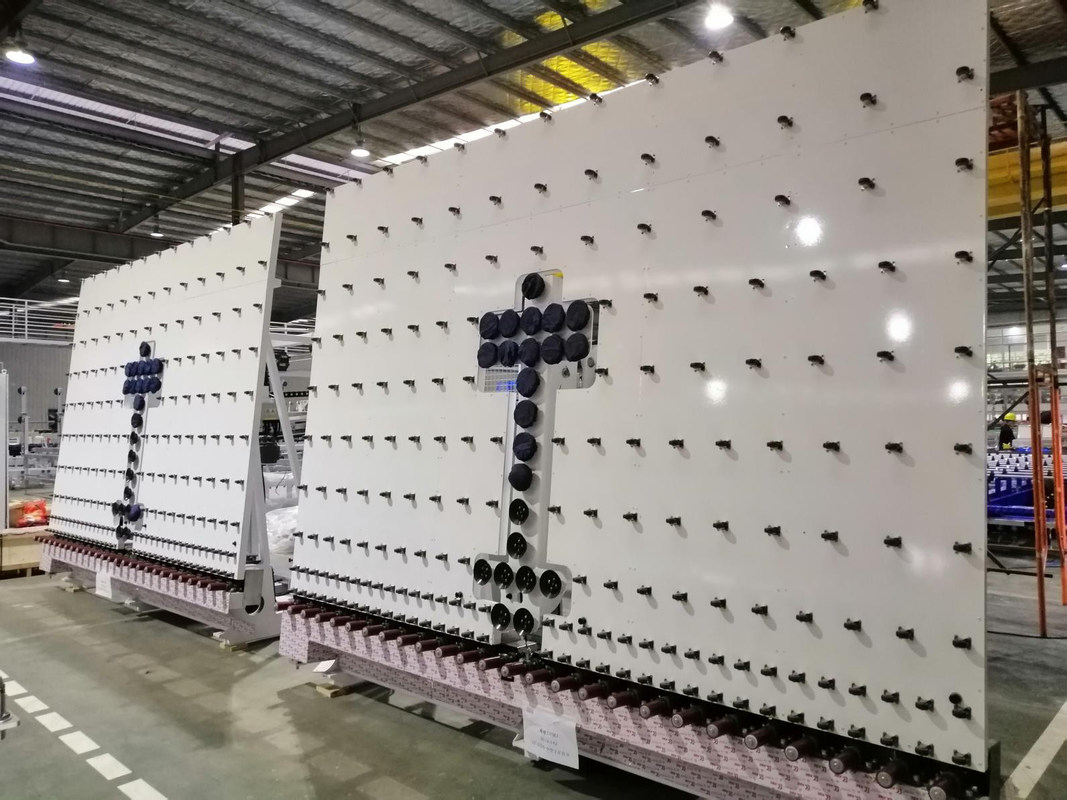

Photos de détail

10KW machines de développement en verre, système de contrôle en verre de PLC de Tableau de chargement

L'autre double machine de développement en verre.
