Lieu d'origine:
Jinan Chine
Nom de marque:
LIJIANG GLASS
Certification:
CE
Numéro de modèle:
LJZB2535
Vidéo

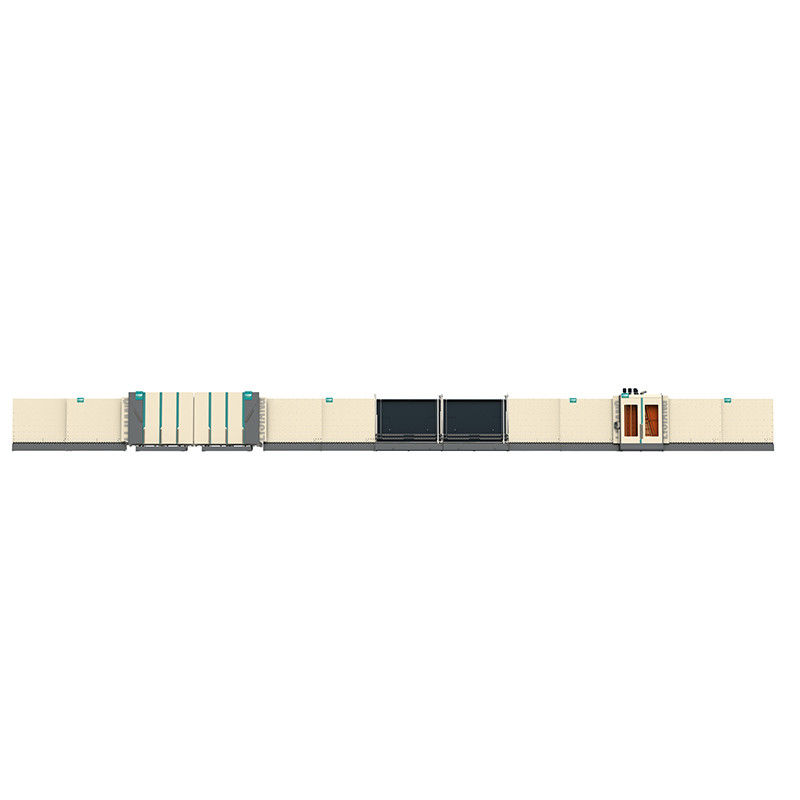

Ligne en verre isolante remplissante gaz enorme automatique de taille de double
La chaîne de production en verre isolante verticale de LJBZ3370PG a les fonctions suivantes : Verre de lavage, installant le cadre en aluminium, pressant les unités normales d'IG, pressant de doubles unités d'IG, pressant de doubles unités des trois-couches IG.
LJBZ3370PG est un équipement spécial dans la production d'isoler le verre avec la bande en aluminium, qui a tant d'avantages, tels que la petite empreinte de pas, rendement élevé, représentation fiable, entretien commode et ainsi de suite.
Caractéristique principale
●Système de contrôle de PLC de l'Allemagne Siemens, interface d'écran tactile
●Identification automatique de verre enduit et bas-e
●3 paires de pinceaux peuvent laver en ligne et bas-e verre en différé
●La machine à laver adopte le dispositif matériel et imperméable de solides solubles
Réservoir d'eau avec le système de lavage de contrôle et d'eau d'automatictemperature
●Système de chauffage à air
●Début de fan d'air et établissement automatiques d'arrêt
●Système de réduction du bruit
●Affichage en ligne de vitesse de lavage
●Travail intermittent intelligent, énergie économisante
●Conseil pressant réglable pour continuer le plat presser la surface directement
●Mode de connexion de prise d'aviation
Applicable pour produire IG triple et IG formé
Paramètres principaux
| Alimentation d'énergie | Tension | 380 |
| Fréquence | 60 | |
| Puissance totale | kilowatt | ≈42 |
| Vitesse de lavage | m/min | 2~10 |
| Vitesse de Max.working | m/min | 45 |
| Taille de Min.glass | millimètre | 450×280 |
| Taille de Max.glass | millimètre | 2500×3200 2500×3500 (deuxième pressing) |
| Épaisseur en verre de lavage | millimètre | 3~15 |
| Épaisseur en verre de Max.insulating | millimètre | 60 |
| Taille de convoyeur | millimètre | 500 |
| Poids | kilogramme | ≈8000 |
| Dimension | L*W*H (millimètre) | 26850×3500×3700 |
Cette machine adopte le système de contrôle de Siemens, équipé de l'écran tactile de haute résolution, l'opérateur peut modifier les paramètres fonctionnants de la chaîne de production à tout moment, et peut clairement montrer le statut de chaque signal d'entrée et sortie, qui est commode pour l'entretien régulier de la machine.
LJBZ3370PG déchargeant la section.
Le pressing en verre de LJBZ2500PG et la section de gaz remplissant convient à presser de doubles unités d'IG ou unités de la trois-couche IG en même temps. Toutes sortes de verre plat (verre enduit y compris et verre verre-maintenu) peuvent être pressées par cette machine.
LJBZ2500PG est une presse à mouler avec une nouvelle technologie de gaz remplissant. Cet équipement convient au pressing en verre de technologie élevée et nouvelle et à la machine de gaz remplissant avec de divers gaz ou gaz mélangés. Puisque le système de contrôle détecte les types préréglés de gaz (rapport de mélange y compris des gaz mélangés) et le débit avant chaque gaz ou mélange est rempli de verre isolant.
LJBZ2500PG n'est pas approprié au verre d'arc ou au verre tordu parce que l'avion à l'intérieur de la section de pressurage est immuable.
LJBZ2500PG peut être employé pour mesurer la concentration en gaz du verre isolant sur la ligne. L'appareil de mesure devant l'équipement peut exactement mesurer la taille et l'épaisseur du verre et calculer la quantité de gaz a eu besoin.
LJBZ2500PG peut presser et remplir le gaz dans deux morceaux d'unités d'IG dont la longueur est moins de 1.5m en même temps, qui améliorent considérablement l'efficacité de production, particulièrement pour le verre dont la longueur est moins de 1.5m.
Caractéristiques principales
• Deux morceaux d'IGU pourraient être pressés et le gaz rempli dans une fois le temps, chaque IGU pourrait remplir gaz d'argon plus de 90%
• Peut mieux être empêché la partie le pressurage à être hors de forme en pressant deux morceaux d'IGU dans une fois le temps. Peut atteindre 27s pour chaque le double verre de 1m*1m, l'amélioration de l'efficacité de travail fortement
• Chaîne de fabrication ultra-rapide d'IG, nous avons obtenu des propriétés industrielles en Chine en 2019
• Solution du problème d'attendre travailler au robot de scellage. Installation de deux cadres d'entretoise pour deux IGU par un ouvrier
• Taille en verre automatiquement de mesure et étiquetage (on peut permettre l'étiquetage avant le pressing et après pressurage) avec le système d'ERP (facultatif)
• De la pièce de transfert à presser la partie, chaque partie est divisée
• Approprié à la production en série dans une usine. Vitesse ultra-rapide
Données techniques
| Taille en verre maximale | 2500mm*3500mm |
| Taille en verre maximum pour le gaz de remplissage | 2500mm*3200mm |
| Taille en verre minimale | 280mm*450mm |
| Épaisseur en verre | 3-15mm |
| Épaisseur en verre isolante | 60mm |
| Vitesse de lavage en verre | 2-10m/min |
| Vitesse en verre de convoyeur | 45m/min |
| Brosses de lavage | 3 paires de pinceaux avec des cheveux de 0.1mm |
| Approvisionnement en eau | Consommation d'eau : conductivité 0.5t/h : 40μs/cm |
| Alimentation en air | Écoulement : 0.8m/min |
| Pression atmosphérique | ≥0.8MPa |
| Puissance totale | 3P 380V 50HZ 40KW |
| Dimension | 23500*3500*3700mm |
| Poids | 6500kg |
