Détails sur le produit:
|
Brand name: | Insulating Glass Processing Line with gas filling | Marque: | Verre de Lijiang |
---|---|---|---|
Taille en verre maximum: | 2500 mm*3500 millimètre | Taille en verre maximum pour le gaz de remplissage: | 2500 mm*3200 millimètre |
Épaisseur en verre: | 3 - 15 millimètres (3 - 30 millimètres) | Épaisseur d'IG: | 60 millimètres |
Matériel: | Acier inoxydable | Valeur de gaz: | > 95% |
Garantie: | 1 an | Longueur: | 23,5 mètres |
Surligner: | Chaîne de production en verre isolante de flottement d'air,Chaîne de production en verre isolante verticale,Équipement industriel en verre isolé par verticale |
Chaîne de fabrication en verre de Air-flottement isolante verticale avec le remplissage de gaz automatiquement en ligne
Présentez de la chaîne de fabrication en verre de air-flottement isolante verticale avec le remplissage de gaz

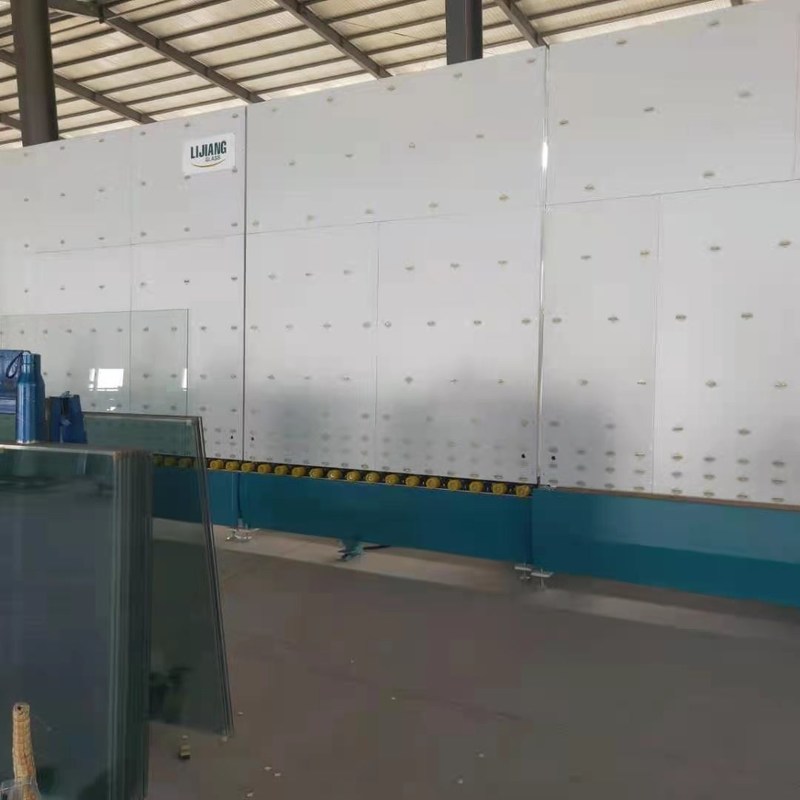

Utilisant la technologie de Air-flottement pour transférer le verre pour empêcher le verre d'être souillée par des roues et laissant des traces pour améliorer la production d'IG de haute qualité. La ligne a sept sections :
section de 01 transferts ;
machine à laver 02 ;
section de 03 décharges ;
04 inspection et section d'installation ;
section de 05 transferts ;
06 pressant et section remplissante ;
section de 07 décharges.
Fonctions facultatives de chaîne de fabrication en verre de air-flottement isolante verticale avec le remplissage de gaz :
• Verre d'étape avec les bords facultatifs (L : 100mm W : 50mm)
• Verre formé
• Pré machine à laver
D'autres tailles de la chaîne de fabrication en verre de air-flottement isolante verticale avec le remplissage de gaz :
Paramètres | Unité | LJBZ2025GF | LJBZ2535GF | LJBZ2535DGF |
Alimentation d'énergie | 380V 50Hz 3P | |||
Puissance totale | Kilowatt | 41 | 44,5 | 51,5 |
Vitesse de lavage | m/min | 2~10 | ||
Vitesse fonctionnante maximum | m/min | 45 | ||
Taille en verre minimum | millimètre | 450*280 | ||
Taille en verre maximum | millimètre | 2000*2500 2000x3000 (a pressé par deux fois) |
2500*3200 2500*3500 (a pressé par deux fois) 2500x4500 (pressé par deux fois, ajoutez les surgeons) |
|
Épaisseur en verre plate | millimètre | 3~15 (3-30) | ||
Brosses de lavage | Morceaux | 6 | ||
Épaisseur maximum de verre isolant | millimètre | 60 | ||
Consommation totale de gaz | L/min | 1200 | ||
Taille de petit pain de convoyeur | millimètre | 520 | ||
Dimension | L*W*H (millimètre) | 19500*3500*3200 | 23500*3500*3700 | 27000*3500*3700 |
Détails de chaîne de fabrication en verre de air-flottement isolante verticale avec le remplissage de gaz :
section de 01 transferts
Mécanisme de revêtement de détection, détection automatique de bas-e film en différé

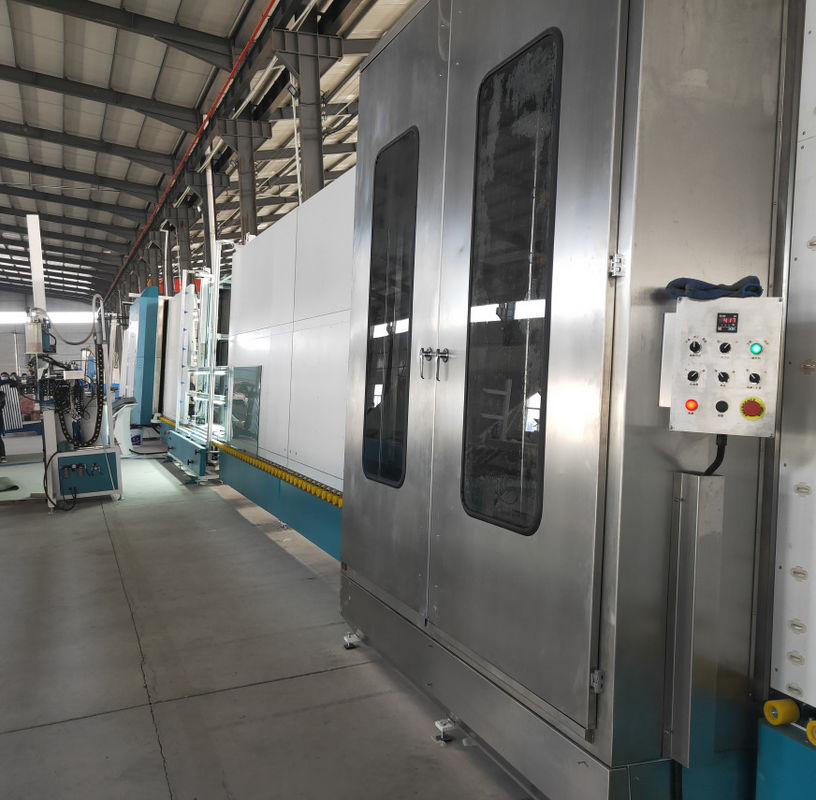

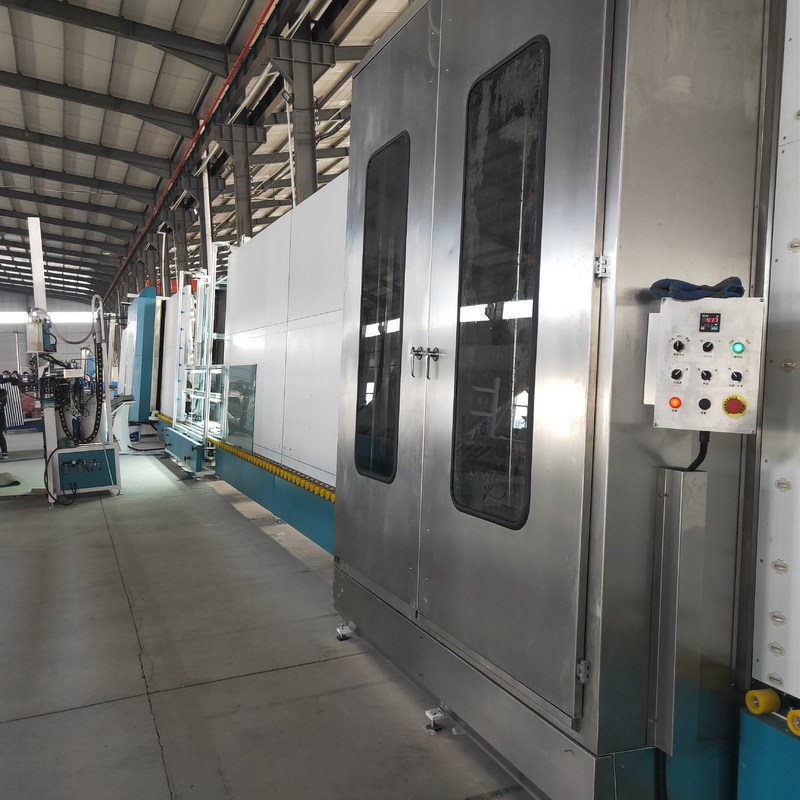

machine à laver 02
• Utilisant 6 morceaux de pinceaux avec les cheveux mous de 0.1mm, peut laver le bas-e verre
• Le nouveau souffleur emploie le profil en aluminium (souffleur d'ornithorynque), la taille de la bouche d'air est ajusté par le bec en aluminium de canard de profil. Ceci peut réduire le nombre de vis de réglage, s'assurent que chaque vis n'est pas lâche, et évitent la résonance du souffleur.
• Le souffleur peut automatiquement ajuster la largeur du souffleur selon l'épaisseur
• La boîte d'opération avec l'affichage de vitesse de lavage, peut exactement montrer la vitesse de lavage (les 8-10m)
• Contrôle de température automatique de réservoir d'eau, système de réapprovisionnement d'eau
• Système européen de silencieux
• Matériel d'acier inoxydable
section de 03 décharges
• Verre de stockage
04 inspection et section d'installation
La nouvelle structure de cette section est changée en structure de levage de poutre intégrée (double poutre). Il est facile d'inspecter et essuyer le verre
section de 05 transferts
• Mesure automatique de l'épaisseur en verre. Elle peut être employée selon les besoins réels en travaillant.
06 pressant et section remplissante
Caractéristique principale :
• (2500mm*3500mm) le verre isolant long Ultra peut être comprimé deux fois
• Adopte la bande de conveyeur pour transférer le verre, moteur servo d'utilisations pour presser le verre
• La plaque de pression peut être ouverte pour l'entretien facile
• Pressurage du conseil avec la structure réglable garantir la durée de vie durable
• Remplissez automatiquement gaz d'argon d'effet de scellage significatif, un contenu plus élevé d'argon
• Placez les zones pour remplir taille différente de verre de méthode de scellage complémentaire réduit la perte d'argon
• Peut placer la valeur de gaz et montrer le processus du gaz de remplissage sur l'écran tactile
• Capteur de réaction rapide pour le contrôle permanent du processus de remplissage de gaz
• La concentration en gaz peut atteindre plus de 90%
• Aucun besoin aux forages sur le cadre d'entretoise
• Le gaz standard est gaz d'argon
section de 07 décharges
• Verre de stockage
• Peut être relié à la machine le scellage
Données techniques
Taille en verre maximale | 2500mm*3500mm |
Taille en verre maximum pour le gaz de remplissage | 2500mm*3200mm |
Taille en verre minimale | 280mm*450mm |
Épaisseur en verre | 3-15mm |
Épaisseur en verre isolante | 60mm |
Vitesse de lavage en verre | 2-10m/min |
Vitesse en verre de convoyeur | 45m/min |
Brosses de lavage | 3 paires de pinceaux |
Approvisionnement en eau | Consommation d'eau : conductivité 0.5t/h : 40μs/cm |
Alimentation en air | Écoulement : ³ /min de 1m |
Pression atmosphérique | ≥0.8MPa |
Puissance totale | 3P 380V 50HZ |
Dimension | 23500*3500*3700mm |
Poids | 6500kg |
