machine de chargement de 12mm et de déchargement automatique pour la chaîne de fabrication en verre isolante

Machine automatique de chargement et de déchargement pour la chaîne de fabrication en verre isolante

Paramètres d'I. Technical du mahchine de déchargement en verre
1. taille en verre maximum : 4000x2500mm
Taille en verre minimum : 1200*1000mm
Tasses totales d'aspiration, côté simple : Diamètre 250mm ; 8pcs
2.Color : Pour être confirmé.
3. alimentation d'énergie : 380V 50HZ, 3 Phase-À ÊTRE CONFIRMÉ
4. alimentation en air comprimée : 5-7bar, 30L/minute ;
5. puissance installée : ≈10kw

II. représentation technique :
1. Tous les cadres principaux des groupes de tuyau d'acier de rectangle de qualité d'utilisation d'équipement de norme nationale soudés et équipés du boulon.
les utilisations du contrôle 2.Program ont importé le contrôleur programmable de SIMENS, équipé de l'écran tactile.
la machine 3.The a été conçue avec l'aspect concis et se conforme à l'usine moderne aux signes sûrs, et mettre en référence à l'euro norme du CEI de la conception jusqu'à la fabrication et à l'installation.
contrôle 4.All-digital avec le positionnement précis et la flexibilité rapide ; Toute la vitesse peut être réglable selon la chaîne de production vitesse.
5.The X et mouvement d'axe des ordonnées et le levage et fonctionner vers le bas de pour le poussoir de tasse d'aspiration seront commandés par le moteur servo. Le système de tasse d'aspiration peut se soulever en haut et en bas, se déplacer en avant et vers l'arrière, mouvement de gauche à droite, peut tourner 90 degrés.
système de contrôle de boucle 6.Adopts plein-fermé pour placer avec précision pour la machine et le fonctionnement stable.
la grue de portique 7.The fonctionne avec le poussoir de tasse d'aspiration de vide et elle peut manipuler le poids maximum 1000KG comprenant le poids en verre et le poids de poussoir de tasse d'aspiration.
durée de cycle 8.Unloading : ≤60S. Ce n'a pas lieu comprenant le temps qui opérateur inspectant l'ect en verre.

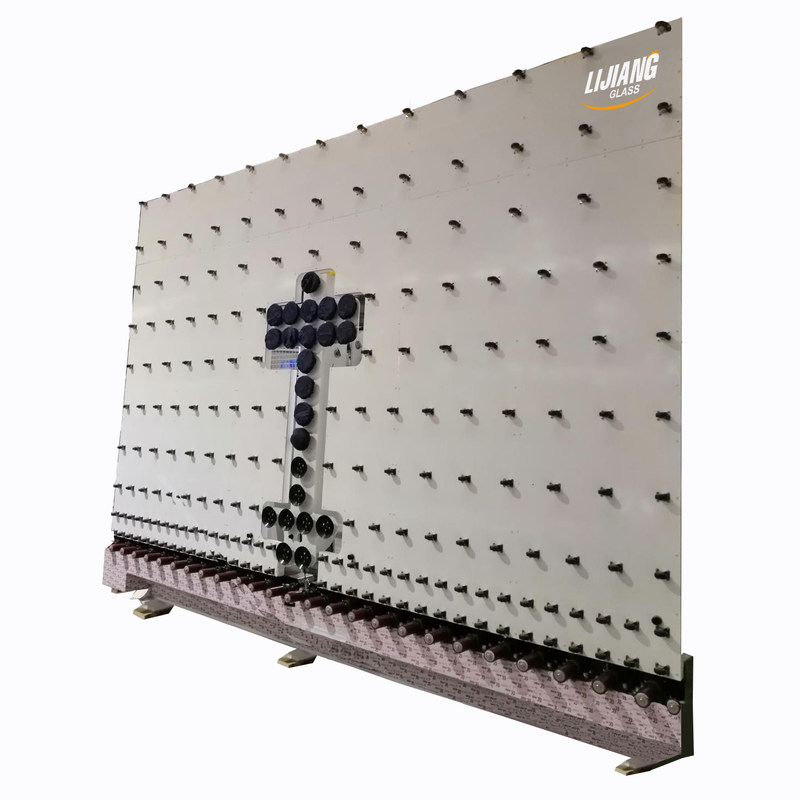

Table de chargement en verre verticale LJASP3525
Représentation technique :

1. Il adopte le contrôle de PLC de Mitsubishi, 10 pouces de système dynamique du contact screen.the adopte la commande du moteur 3 servo, il est facile à operate.the mettant la manière pour le verre est de la mise commune, mise haut/bas ;
la ceinture de 2.The V peut automatiquement s'ajuster sur la position centrale de l'épaisseur en verre ; Le moteur conduit la vis à billes du réducteur pour ajuster la ceinture de V. Le capteur de déplacement installe le point original, et le mouvement sur la voie de revêtement ;
3. Le tête de machine monte automatiquement à la taille en verre, si la taille en verre est trop petite, il n'est pas nécessaire pour monter ; le moteur servo conduit le réducteur par le barbotin de chaîne sur la voie de revêtement pour rendre la tête de machine haut/bas, de sorte qu'il puisse exactement la taille nécessaire ;
4. La section de transport transporte automatiquement le verre dans la position centrale de l'appui de surgeon. Le moteur servo conduit le réducteur par le barbotin de chaîne sur la voie de revêtement pour transporter le verre dans la position centrale de surgeon ;
les surgeons 5.The inhalent, s'étirent, les bras s'étendent pour atteindre la pression négative donnée, l'indicateur de pression négative a l'effet protecteur, et peut éviter le le verre cassé en cas de fuite d'air.
la machine 6.The peut sauver 2-3people de travail, et améliore le 2times efficiencyby fonctionnant
7.The le surgeon haut/bas, avant de surgeon/dos, V transport de ceinture drived par le moteur servo, il peut être mis à la position précise ;

l'appui du surgeon 8.The peut automatiquement s'ajuster à haut/bas par la longueur et la largeur de l'en verre ; Quand le verre atteint dans la position nécessaire, la parenthèse auxiliaire va à reculons ; Le cylindre de l'air deux conduit la tringlerie de quatre-barre pour faire l'avant actif de mouvement de plat/arrière, de sorte qu'il puisse garantir le synchronicity parallèle.

Paramètres techniques de chargeuse en verre automatique

En tant que fabrication en verre isolante de machine de professinal en Chine, excepté le matériel tel que le tamis de Moleculaer et l'entretoise et le mastic en aluminium. Nous sommes bons pour develping et produire la chaîne de production de traitement en verre insulaing verticale automatique, bas-e egde en verre vertical supprimant la machine, chaîne de production en verre insulaiting de robot d'automatice et ainsi de suite.

Produits connexes

Chaîne de production en verre isolante verticale LJBZ2535G

Caractéristiques principales :

• Adoptez le système de contrôle de SIEMENS, gardez la représentation stable

• Système de contrôle de PLC, interface d'écran tactile

• Ajustez automatiquement la profondeur de la colle avec l'affichage numérique

• Utilisant le servo au système de contrôle, fonction modulaire, fonction de superposition

• Applicable pour produire a fait un pas IG, IG triple et IG formé

• Deux morceaux d'IGU peuvent être faits et remplis de gaz d'argon dans un (facultatif)

• Les tailles en verre minimum et maximum peuvent être facultatives

• Partie de lavage en verre

Caractéristique principale :

• Utilisant 6 morceaux de pinceaux

• Lavez en ligne et le bas-e verre en différé, identifie automatiquement le bas-e film

• La partie de lavage adopte la conception de la structure posée supérieure et inférieure

• Adoptez la fan variable de fréquence, effet nettoyant de rendement optimum et bon

• Le souffleur peut automatiquement ajuster la largeur du souffleur selon l'épaisseur

• Suivre des méthodes de travail économiseuses d'énergie intermittentes intelligentes

• Type hiérarchique système de lavage

• Contrôle de température automatique de réservoir d'eau, système de réapprovisionnement d'eau

• Système européen de silencieux

• 304 matériaux d'acier inoxydable

• Pièces de gaz pressant et remplissant

Caractéristique principale :

• le verre isolant long Ultra peut être comprimé avec les deuxième fois

• La machine adopte le couple servo à presser le verre

• La plaque de pression avec les vis réglables pour garantir le comprimé à haute précision durable

• Équipé d'un mécanisme avant avec précision réglable de plateau

• Le système peut diagnostiquer l'information de défaut

• La plaque de pression peut être ouverte à la largeur de 400mm pour l'entretien facile

• Applicable pour produire l'étape du côté quatre IG, IG triple et IG formé

• Gaz remplissant d'argon automatiquement

• Gaz remplissant automatiquement d'argon à l'intérieur de la plaque de pression avec la concentration en gaz précise

• Quand remplir a formé IG, la partie antérieure gonflable de la taille rectangulaire a exigé 450mm (longueur), 280mm (haute)

• Aucun besoin aux forages dans le cadre d'entretoise

• Le gaz standard est gaz d'argon

• Capteur de réaction rapide pour le contrôle permanent du processus de remplissage de gaz

• Données automatiquement réglées de gaz et données d'affichage sur l'écran
