Chaîne de production en verre isolante de PLC portique automatique de chargeuse déchargeant la machine

Chaîne de production en verre isolante de PLC portique automatique de chargeuse déchargeant la machine
Chaîne de production en verre isolante de PLC portique automatique de chargeuse déchargeant la machine Chaîne de production en verre isolante de PLC portique automatique de chargeuse déchargeant la machine

Image Grand :  Chaîne de production en verre isolante de PLC portique automatique de chargeuse déchargeant la machine

Détails sur le produit:
Lieu d'origine: LA CHINE
Nom de marque: Lijiang
Certification: CE
Numéro de modèle: LJAXP4025
Conditions de paiement et expédition:
Quantité de commande min: 1SET
Détails d'emballage: Conteneur
Délai de livraison: 60days
Conditions de paiement: L/C, T/T, Western Union
Capacité d'approvisionnement: 10sets/month

Chaîne de production en verre isolante de PLC portique automatique de chargeuse déchargeant la machine

description de
NOM: Machine de déchargement en verre automatique Poids maximum: Customeized
Puissance: 380V 50Hz 3P (facultatif) PLC: Siemens
couleur: Customerized Fonction: Travail avec la ligne d'IG pour le chargement en verre
Surligner:

Chaîne de production en verre isolante de PLC

,

Chargeuse automatique en verre de PLC

,

Portique de PLC déchargeant la machine

Chargeuse automatique et portique déchargeant la machine pour la ligne en verre isolante

Chaîne de production en verre isolante de PLC portique automatique de chargeuse déchargeant la machine 0

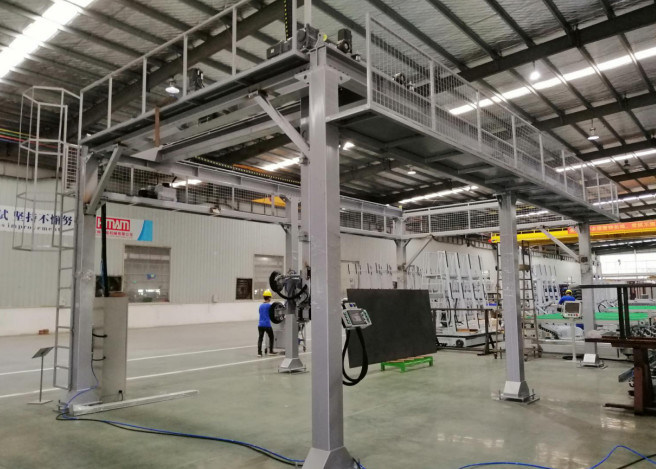

Portique LJAXP4025 déchargeant le système pour la chaîne de fabrication en verre isolante
 Cible technique d'I. Main
1. Taille en verre maximum : 4000x2500mm
Taille en verre minimum : 1200*1000mm
Tasses totales d'aspiration, côté simple : Diamètre 250mm ; 8pcs
2.Color : Pour être confirmé.
3. Alimentation d'énergie : 380V 50HZ, 3 Phase-À ÊTRE CONFIRMÉ
4. Alimentation en air comprimée : 5-7bar, 30L/minute ;
 5. Puissance installée : ≈10kw
Chaîne de production en verre isolante de PLC portique automatique de chargeuse déchargeant la machine 1



II. représentation technique :

1. Tous les cadres principaux des groupes de tuyau d'acier de rectangle de qualité d'utilisation d'équipement de norme nationale soudés et équipés du boulon.
 les utilisations du contrôle 2.Program ont importé le contrôleur programmable de SIMENS, équipé de l'écran tactile.
la machine 3.The a été conçue avec l'aspect concis et se conforme à l'usine moderne aux signes sûrs, et mettre en référence à l'euro norme du CEI de la conception jusqu'à la fabrication et à l'installation.
 système de contrôle de boucle 4.Adopts plein-fermé pour placer avec précision pour la machine et le fonctionnement stable.
 contrôle 5.All-digital avec le positionnement précis et la flexibilité rapide ; Toute la vitesse peut être réglable selon la chaîne de production vitesse.
6.The X et mouvement d'axe des ordonnées et le levage et fonctionner vers le bas de pour le poussoir de tasse d'aspiration seront commandés par le moteur servo. Le système de tasse d'aspiration peut se soulever en haut et en bas, se déplacer en avant et vers l'arrière, mouvement de gauche à droite, peut tourner 90 degrés.
la grue de portique 7.The fonctionne avec le poussoir de tasse d'aspiration de vide et elle peut manipuler le poids maximum 1000KG comprenant le poids en verre et le poids de poussoir de tasse d'aspiration.
durée de cycle 8.Unloading : ≤60S. Ce n'a pas lieu comprenant le temps qui opérateur inspectant l'ect en verre.
 Chaîne de production en verre isolante de PLC portique automatique de chargeuse déchargeant la machine 2

Liste de pièces électriques de table


Objet/numéro de la pièceMarqueModèle
FrequencyconverterAllen BradleyPowerFlex525 25B-D010
Écran tactileMagnétocardiogrammesTPC7062/1061
PLCSIEMENSNorme d'UL
PLCSIEMENSNorme d'UL
commutateur de position

Schneider
 Malade

XCE-102
commutateur de position

Schneider
Malade

XCE-145
Commutateur photoélectrique

Schneider
 Malade

XUB5ANAL2
Commutateur de proximité

Schneider
 Malade

/
Relais moyenHoneywellRU2N-AC/DC24V
Pompe à videJoysunX-040
Disjoncteur de moteurSchneiderGV2ME-08C/10C/12C
Contacteur à C.A.SchneiderLC1D09B7C
TransformateurSchneiderSchneider
Moteur servoSIEMENS
DécélérateurQIANGZHU


Chaîne de production en verre isolante de PLC portique automatique de chargeuse déchargeant la machine 3
LJASP table de chargement vertical 3525 en verre

Représentation d'A.Technical :

1. Il adopte le contrôle de PLC de Mitsubishi, 10 pouces de système dynamique du contact screen.the adopte la commande du moteur 3 servo, il est facile à operate.the mettant la manière pour le verre est de la mise commune, mise haut/bas ;
la ceinture de 2.The V peut automatiquement s'ajuster sur la position centrale de l'épaisseur en verre ; Le moteur conduit la vis à billes du réducteur pour ajuster la ceinture de V. Le capteur de déplacement installe le point original, et le mouvement sur la voie de revêtement ;
3. Le tête de machine monte automatiquement à la taille en verre, si la taille en verre est trop petite, il n'est pas nécessaire pour monter ; le moteur servo conduit le réducteur par le barbotin de chaîne sur la voie de revêtement pour rendre la tête de machine haut/bas, de sorte qu'il puisse exactement la taille nécessaire ;
4. La section de transport transporte automatiquement le verre dans la position centrale de l'appui de surgeon. Le moteur servo conduit le réducteur par le barbotin de chaîne sur la voie de revêtement pour transporter le verre dans la position centrale de surgeon ;
l'appui du surgeon 5.The peut automatiquement s'ajuster à haut/bas par la longueur et la largeur de l'en verre ; Quand le verre atteint dans la position nécessaire, la parenthèse auxiliaire va à reculons ; Le cylindre de l'air deux conduit la tringlerie de quatre-barre pour faire l'avant actif de mouvement de plat/arrière, de sorte qu'il puisse garantir le synchronicity parallèle.
les surgeons 6.The inhalent, s'étirent, les bras s'étendent pour atteindre la pression négative donnée, l'indicateur de pression négative a l'effet protecteur, et peut éviter le le verre cassé en cas de fuite d'air.
la machine 7.The peut sauver 2-3people de travail, et améliore le 2times efficiencyby fonctionnant
8.The le surgeon haut/bas, avant de surgeon/dos, V transport de ceinture drived par le moteur servo, il peut être mis à la position précise ;

Chaîne de production en verre isolante de PLC portique automatique de chargeuse déchargeant la machine 4



DONNÉES TECHNIQUES
Taille en verre maximum2500*3500mm
 2000*2500mm
Épaisseur en verre3-12mm
Source d'air0.8Mpa
Puissance3P 380V/1P+N 220V 50Hz 38KW
Taille de machine3200*2800*1800mm
 2600*2800*1800mm












En tant que fabrication en verre isolante de machine de professinal en Chine, excepté le matériel tel que le tamis de Moleculaer et l'entretoise et le mastic en aluminium. Nous sommes bons pour develping et produire la chaîne de production de traitement en verre insulaing verticale automatique, bas-e egde en verre vertical supprimant la machine, chaîne de production en verre insulaiting de robot d'automatice et ainsi de suite.
