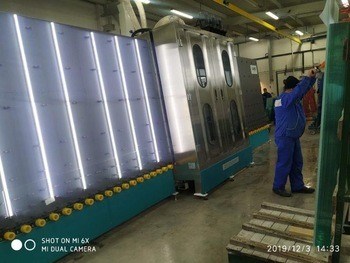

Joint en verre vertical automatique et machine complètement automatique de taille du verre

►Le fuction de chauffage de système et d'eau de réservoir d'eau

►Utilisant le système anti-bruit avancé de l'Europe pour créer un bon environnement de travail pour des employés. Le bruit peut être commandé en-dessous de 90 décibels à l'aide de la vitesse et des éponges en nylon.

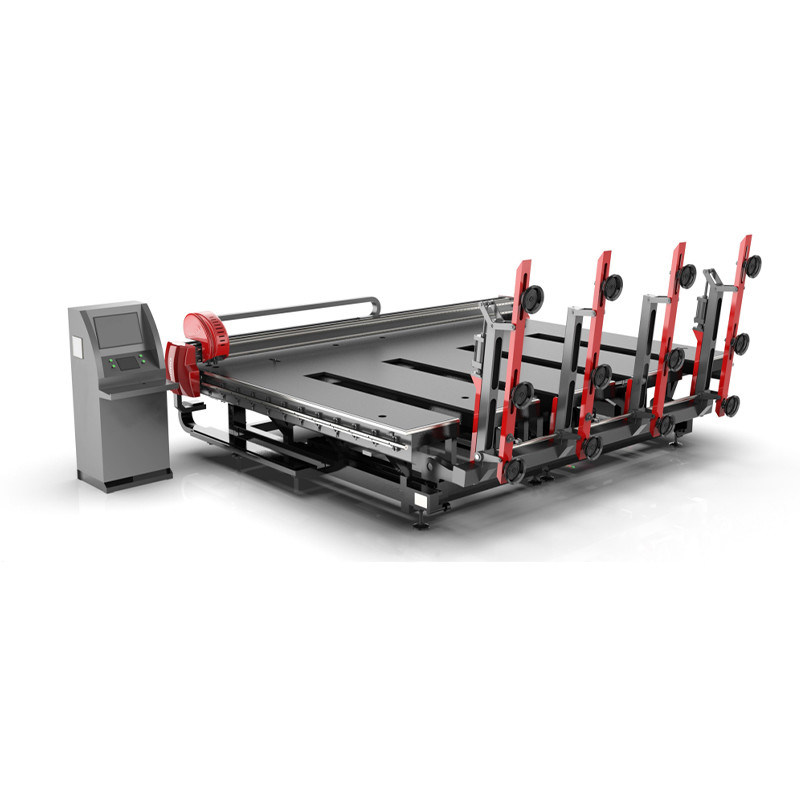

Brève introduction de table automatique de taille du verre

• Principes de base :

• Son principe de travail est de transporter le verre taillé en transportant la ceinture à la table de travail, a automatiquement entré la position du verre par le système de balayage photoélectrique, et puis la tête de coupure avec la meule diamant sur les mouvements de support de coupeur le long des directions de X et de Y respectivement par le contrôle de programme, cutc la feuille. Le contrôleur de mouvement de commande numérique par ordinateur est employé dans la partie commande de la machine, et le moteur servo avancé à C.A. est utilisé dans la cloison de lecteur.

• Composition en équipement :

• Table de coupure automatique : Elle se compose du mécanisme de châssis, mécanisme de poutre, mécanisme de table de travail, mécanisme de couteau de coupe, donnant le mécanisme, le mécanisme de positionnement de balayage photoélectrique et le système de contrôle électrique.

• Étapes de travail détaillées :

• Référez-vous aux « instructions pour l'usage de la table complètement automatique de taille du verre »

• Représentation d'équipement :

• 1, le matériel de châssis est soudé et constitué par l'acier manganèse-contenant standard national de pont de section (Q345A) après traitement de vieillissement. Les propriétés mécaniques, la plasticité et les caractéristiques de soudage complètes de ce genre d'acier sont bonnes. Le cadre est traité dans son ensemble, et la stabilité et l'exactitude de l'équipement sont considérablement améliorées en gâchant le traitement vieillissant pour assurer la stabilité du produit. Après procédé spécial de dérouillage, les taches de rouille et la couche extérieures d'oxyde sont enlevées. La couche supérieure est pulvérisée avec l'amorce époxyde à haute teneur et la couche supérieure est pulvérisée avec la peinture à haute teneur d'automobile.

• 2, par l'analyse du logiciel professionnel de structure, l'équipement assure la stabilité, équilibre dynamique, force mécanique pour réaliser le match le plus parfait, et s'assure que la structure de la table n'est pas déformée.

• 3, le dispositif a une fonction remise à zéro principale. Elle peut accomplir toutes les préparations avant de commencer automatiquement en cliquant sur sur l'écran tactile, qui améliore considérablement l'efficacité de travail.

• 4, disposition raisonnable des câbles et les tuyaux de gaz intégraux et le cachetage complet

• 5, guide linéaire silencieux ultra-rapide est adoptés pour le rail de guide, qui a l'exactitude de coupure élevée et à faible bruit.

• 6, moteur servo japonais avancé d'Ankawa est employés dans la partie motrice, qui rend l'équipement fiable, erreur petite et efficace.

• 7, vanne électromagnétique proportionnelle japonaise de SMC est employés pour couper le riz. La pression est automatiquement ajustée selon l'épaisseur en verre. La tête de coupeur tourne 360 degrés, et le stimulant et abaisse les coupes de amortissement de coupeur (n'importe quelle ligne droite et toutes sortes de verre formé spécial peuvent être coupées exactement).

• 8, la tête de couteau est équipés de la fonction de protection de couteau. Si la tête de couteau tombe en dehors du verre ou de l'espace en verre, le programme s'arrête automatiquement, effectivement empêchant des dommages aux pièces et au verre.

• 9, double commande de grande vitesse de moteur (grand servo de Yaskawa d'inertie) assure couper la vitesse et l'aisance

• 10, dispositif de convoyeur, dispositif de transmission automatique, commodes synchrones pour que la transmission en verre, le règlement de vitesse de conversion de fréquence, stable et facile supérieurs et inférieurs optimise la vitesse de transmission

• 11, dispositif de mise en place, système de positionnement de balayage photoélectrique

• 12, fonction de compensation, compensation d'excentricité d'outil, compensation de dégagement, compensation de lancement
