Détails sur le produit:
|
Certification: | CE / UL | Nom: | Chaîne de fabrication isolante verticale automatique en verre |
---|---|---|---|
Épaisseur en verre: | 3 - 15mm | Taille en verre maximale: | 2500mm*3500mm |
Tension: | 380v 50Hz 3P | condition: | Nouvelle machine |
Garantie: | 1 an | ||
Surligner: | installation de la fabrication 45m/Min en verre,Machine de fabrication de verre de 7 sections |

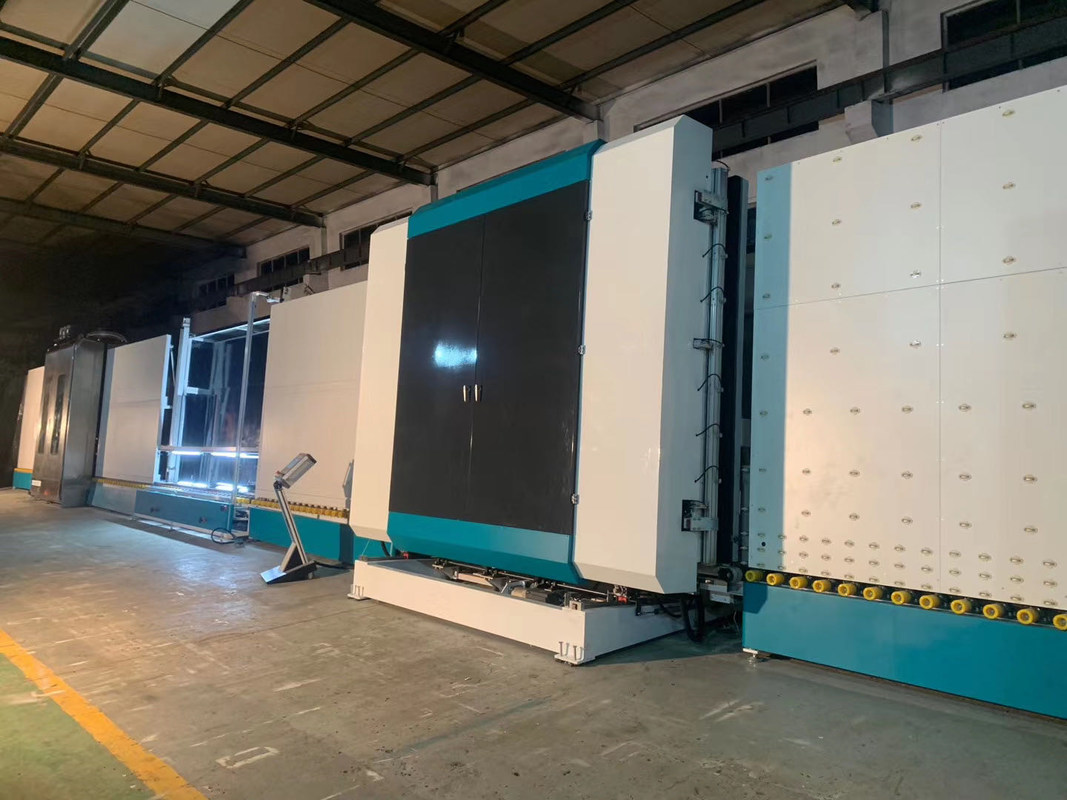

Chaîne de fabrication isolante automatiquement verticale en verre avec le remplissage de gaz d'air
Aperçu de chaîne de fabrication en verre de double vitrage
La chaîne de fabrication en verre a 7 sections :
section de 01 transferts ;
section 02 de lavage ;
section de 03 décharges ;
04 inspection et section d'installation ;
section de 05 transferts ;
06 pressant et section de gaz de remplissage ;
section de 07 décharges.
Caractéristiques principales
• Système de contrôle de PLC, interface d'écran tactile
• Adoptez le système de contrôle de SIEMENS, gardez la représentation stable
• Utilisant le servo au système de contrôle, fonction modulaire, fonction de superposition
• Ajustez automatiquement la profondeur de la colle avec l'affichage numérique
• Les tailles en verre minimum et maximum peuvent être facultatives
• Applicable pour produire a fait un pas IG, IG triple et a formé IG
• Deux morceaux d'IGU peuvent être faits et remplis de gaz d'argon dans un (facultatif)
Fonctions facultatives :
• Verre formé
• Verre d'étape avec les bords facultatifs
• Gaz remplissant d'argon automatiquement
• technologie de Air-flottement pour transférer le verre
Données techniques de chaîne de production en verre creuse
Taille en verre maximale | 2500mm*3500mm |
Taille en verre maximum pour le gaz de remplissage | 2500mm*3200mm |
Taille en verre minimale | 280mm*450mm |
Épaisseur en verre | 3-15mm |
Épaisseur en verre isolante | 60mm |
Vitesse de lavage en verre | 2-10m/min |
Vitesse en verre de convoyeur | 45m/min |
Brosses de lavage | 3 paires de pinceaux avec des cheveux de 0.1mm |
Approvisionnement en eau | Consommation d'eau : conductivité 0.5t/h : 40μs/cm |
Alimentation en air | Écoulement : 0.8m/min |
Pression atmosphérique | ≥0.8MPa |
Puissance totale | 3P 380V 50HZ 40KW |
Dimension | 23500*3500*3700mm |
Poids | 6500kg |
Détail de chaîne de fabrication isolante en verre
• section de 01 transferts
détection automatique de bas-e film en différé, mécanisme de revêtement de détection
• section 02 de lavage
• Prélavage (facultatif)
• Utilisant 3 paires de pinceaux avec les cheveux mous de 0.1mm, peut laver le bas-e verre
• Le souffleur peut automatiquement ajuster la largeur du souffleur selon l'épaisseur
• Le nouveau souffleur emploie le profil en aluminium (souffleur d'ornithorynque), la taille de la bouche d'air est ajusté par le bec en aluminium de canard de profil. Ceci peut réduire le nombre de vis de réglage, s'assure que chaque vis n'est pas lâche, et éviter la résonance du souffleur
• Système européen de silencieux
• La boîte d'opération avec l'affichage de lavage de vitesse, peut exactement montrer la vitesse de lavage (les 8-10m)
• Contrôle de température automatique de réservoir d'eau, système de réapprovisionnement d'eau
• Matériel d'acier inoxydable
• section de 03 décharges
• La fonction est verre de stockage
• 04 inspection et section d'installation
Il est facile d'inspecter et essuyer la nouvelle structure de glassThe de cette section est changé en structure de levage de poutre intégrée (double poutre).
• section de 05 transferts
•Elle peut être employée selon les besoins réels en travaillant. Mesure automatique de l'épaisseur en verre.
• 06 pressant et section de gaz de remplissage
• Approprié à la production en série dans une usine. Vitesse ultra-rapide
• Deux morceaux d'IGU pourraient être enfoncés et gaz rempli une fois que temps, chaque IGU pourrait remplir gaz d'argon plus de 90%
• Chaîne de fabrication ultra-rapide d'IG, nous avons obtenu des propriétés industrielles en Chine en 2019
• Solution du problème d'attendre travailler au robot de cachetage. Installation de deux cadres d'entretoise pour deux IGU par un ouvrier
• Taille en verre automatiquement de mesure et étiquetage (on peut permettre l'étiquetage avant le pressurage et après pressurage) avec le système d'ERP (facultatif)
• Peut mieux être empêché la partie le pressurage à être hors de forme en pressant deux morceaux d'IGU chronomètre dedans une fois. Peut atteindre 27s pour chaque 1m*1m double verre, l'amélioration de l'efficacité de travail fortement
• De la pièce de transfert à presser la partie, chaque partie est divisée
Pour empêcher le verre d'être souillée par des roues et partant trace pour améliorer la production d'IG de haute qualité.
