Détails sur le produit:
|
Nom de production: | Chaîne de fabrication en verre de cavité | Épaisseur en verre: | 3 - 15mm |
---|---|---|---|
Taille en verre maximum: | 2500mm*3500mm | Taille en verre minimum: | 280mm*400mm |
Pressurage de la technologie: | Par la vis et le servo | Technologie remplissante de gaz: | Suivez le scellage |
Garantie: | 1 an | ||
Surligner: | Machines de lavage de double vitrage,10m/machines en verre minimum de production,Machine en verre 10m/minute de double vitrage |

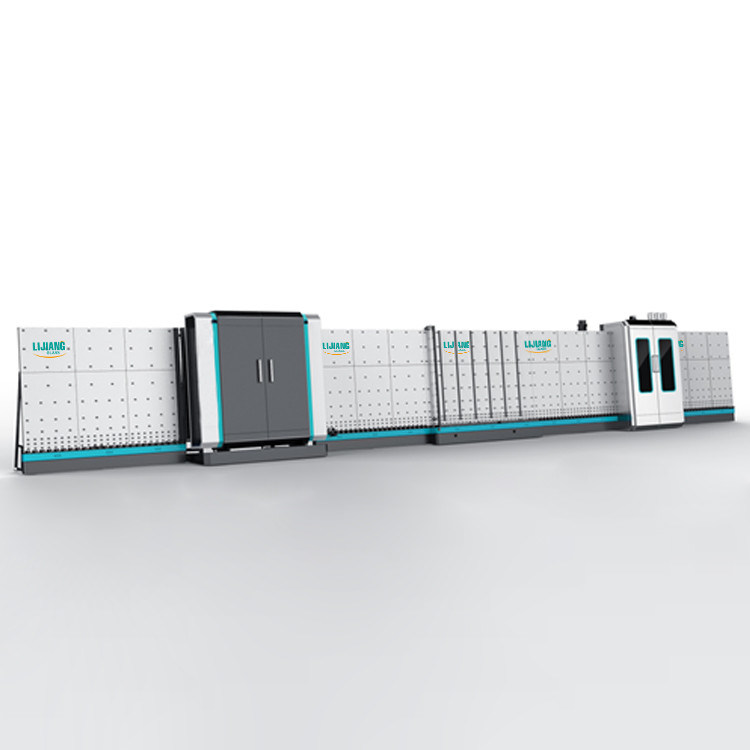

Lancement de produit de la chaîne de production en verre de double vitrage
La chaîne de production en verre de double vitrage de LJBZ2535G s'applique principalement à la production du verre de double vitrage, du verre de glaçage triple et du verre d'étape. Elle peut presser deux verres isolants en même temps pour le verre en-dessous de 1.5m, et réalise la fonction du gaz remplissant isolant d'argon en verre deux en même temps. Elle peut réaliser le remplissage en ligne de gaz et la détection automatique du contenu d'argon. D'autres tailles et conditions spéciales peuvent être adaptées aux besoins du client selon les conditions spécifiques des clients. Cette nouvelle ligne technologie de flottement d'IG d'air d'utilisations pour transférer le verre par des trous d'air au lieu des roues de transfert.
Caractéristiques principales :
• Système de contrôle de PLC, interface d'écran tactile
• Utilisant les moteurs servo de Siemens
• Applicable pour produire le double verre, verre triple
• La ligne a 7 sections :
section de 01 transferts ;
machine à laver 02 ;
section de 03 décharges ;
04 inspection et section d'installation ;
section de 05 transferts ;
06 pressant et section remplissante ;
section de 07 décharges.
Fonctions facultatives :
• Verre d'étape avec les bords facultatifs
• Verre formé
• Gaz remplissant d'argon automatiquement
• technologie de Air-flottement pour transférer le verre (pour empêcher le verre d'être souillée par des roues et laissant des traces pour améliorer la production d'IG de haute qualité.)
• Pressant et remplissant 2 morceaux d'unités d'IG, totalement 8 sections
Paramètre technique
Taille en verre maximale | 2500mm*3500mm |
Taille en verre maximum pour le gaz de remplissage | 2500mm*3200mm |
Taille en verre de mn | 280mm*450mm |
Épaisseur en verre | 3-15mm |
Épaisseur en verre isolante | 60mm |
Vitesse de lavage en verre | 2-10m/min |
Vitesse en verre de convoyeur | 45m/min |
Brosses de lavage | 3 paires de pinceaux avec des cheveux de 0.1mm |
Approvisionnement en eau | Consommation d'eau : conductivité 0.5t/h : 40μs/cm |
Alimentation en air | Écoulement : 0.8m/min |
Pression atmosphérique | ≥0.8MPa |
Puissance totale | 3P 380V 50HZ 40KW |
Dimension | 23500*3500*3700mm |
Poids | 6500kg |
• Deux morceaux d'IGU pourraient être pressés et le gaz rempli dans une fois le temps, chaque IGU pourrait remplir gaz d'argon plus de 90%
• Peut mieux être empêché la partie le pressurage à être hors de forme en pressant deux morceaux d'IGU dans une fois le temps. Peut atteindre 27s pour chaque le double verre de 1m*1m, l'amélioration de l'efficacité de travail fortement
• Chaîne de fabrication ultra-rapide d'IG, nous avons obtenu des propriétés industrielles en Chine en 2019
• Solution du problème d'attendre travailler au robot de scellage. Installation de deux cadres d'entretoise pour deux IGU par un ouvrier
• Taille en verre automatiquement de mesure et étiquetage (on peut permettre l'étiquetage avant le pressing et après pressurage) avec le système d'ERP (facultatif)
• De la pièce de transfert à presser la partie, chaque partie est divisée
• Approprié à la production en série dans une usine. Vitesse ultra-rapide
Les détails présentent de la ligne d'IG
• section de 01 transferts
Mécanisme de revêtement de détection, détection automatique de bas-e film en différé
• machine à laver 02
Caractéristique principale :

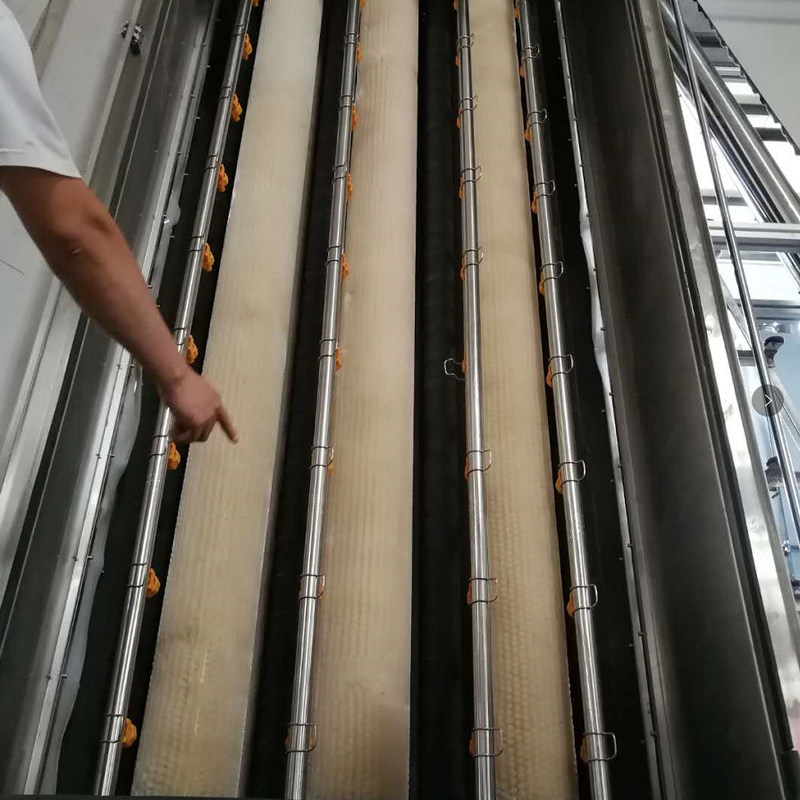

• Utilisant 6 morceaux de pinceaux avec les cheveux mous de 0.1mm, peut laver le bas-e verre
• Prélavage (facultatif)
• Le souffleur peut automatiquement ajuster la largeur du souffleur selon l'épaisseur
• Le nouveau souffleur emploie le profil en aluminium (souffleur d'ornithorynque), la taille de la bouche d'air est ajusté par le bec en aluminium de canard de profil. Ceci peut réduire le nombre de vis de réglage, s'assurent que chaque vis n'est pas lâche, et évitent la résonance du souffleur.
• La boîte d'opération avec l'affichage de vitesse de lavage, peut exactement montrer la vitesse de lavage (les 8-10m)
• Contrôle de température automatique de réservoir d'eau, système de réapprovisionnement d'eau
• Système européen de silencieux
• Matériel d'acier inoxydable
• section de 03 décharges
• Verre de stockage
• 04 inspection et section d'installation
La nouvelle structure de cette section est changée en structure de levage de poutre intégrée (double poutre). Il est facile d'inspecter et essuyer le verre
• section de 05 transferts
• Mesure automatique de l'épaisseur en verre. Elle peut être employée selon les besoins réels en travaillant.
• 06 pressant et section remplissante
Caractéristique principale :
• (2500mm*3500mm) le verre isolant long Ultra peut être comprimé deux fois
• Remplissez automatiquement gaz d'argon d'effet de scellage significatif, un contenu plus élevé d'argon
• Placez les zones pour remplir taille différente de verre de méthode de scellage complémentaire réduit la perte d'argon
• Peut placer la valeur de gaz et montrer le processus du gaz de remplissage sur l'écran tactile
•Adopte la bande de conveyeur pour transférer le verre, moteur servo d'utilisations pour presser le verre
• La plaque de pression peut être ouverte pour l'entretien facile
• Pressurage du conseil avec la structure réglable garantir la durée de vie durable
• Aucun besoin aux forages sur le cadre d'entretoise
• Le gaz standard est gaz d'argon
• Capteur de réaction rapide pour le contrôle permanent du processus de remplissage de gaz
• La concentration en gaz peut atteindre plus de 90%
• section de 07 décharges
• Verre de stockage
• Peut être relié à la machine le scellage
