Détails sur le produit:
|
Nom: | chaîne de fabrication en verre de double vitrage | PLC: | Siemens |
---|---|---|---|
Avantage: | remplissage de gaz sur la ligne | taille en verre maximum: | 2000*2500mm |
glass thickness: | 3-15mm | ||
Surligner: | ligne en verre isolante de 3mm,Équipement en verre isolant de glaçage,Chaîne de production en verre isolante 3mm |
LIJIANG EN VERRE POUR LE SERVICE EN VERRE DE FABRICATION DU MONDE

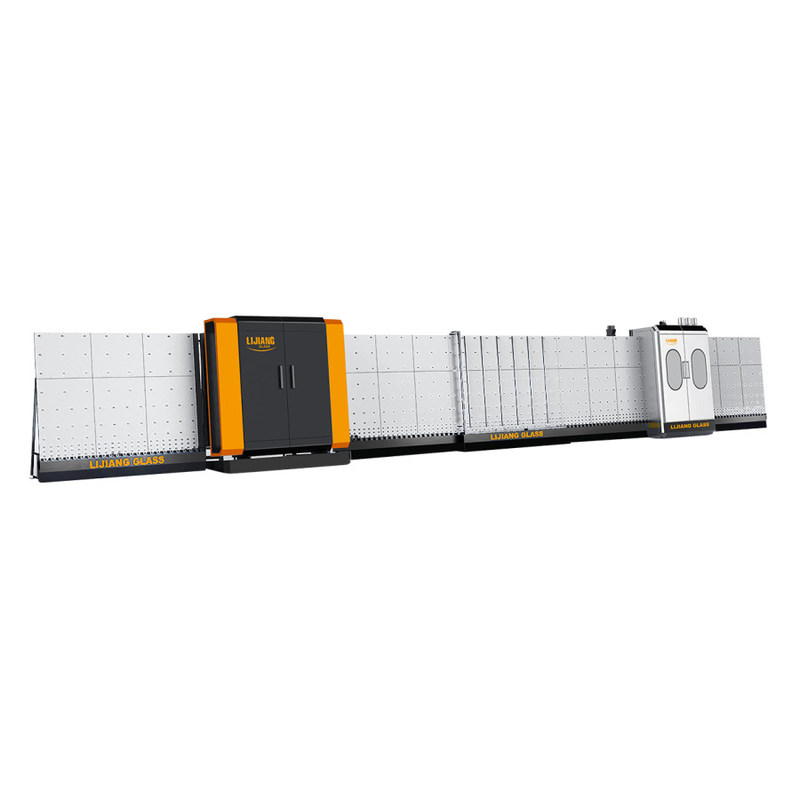

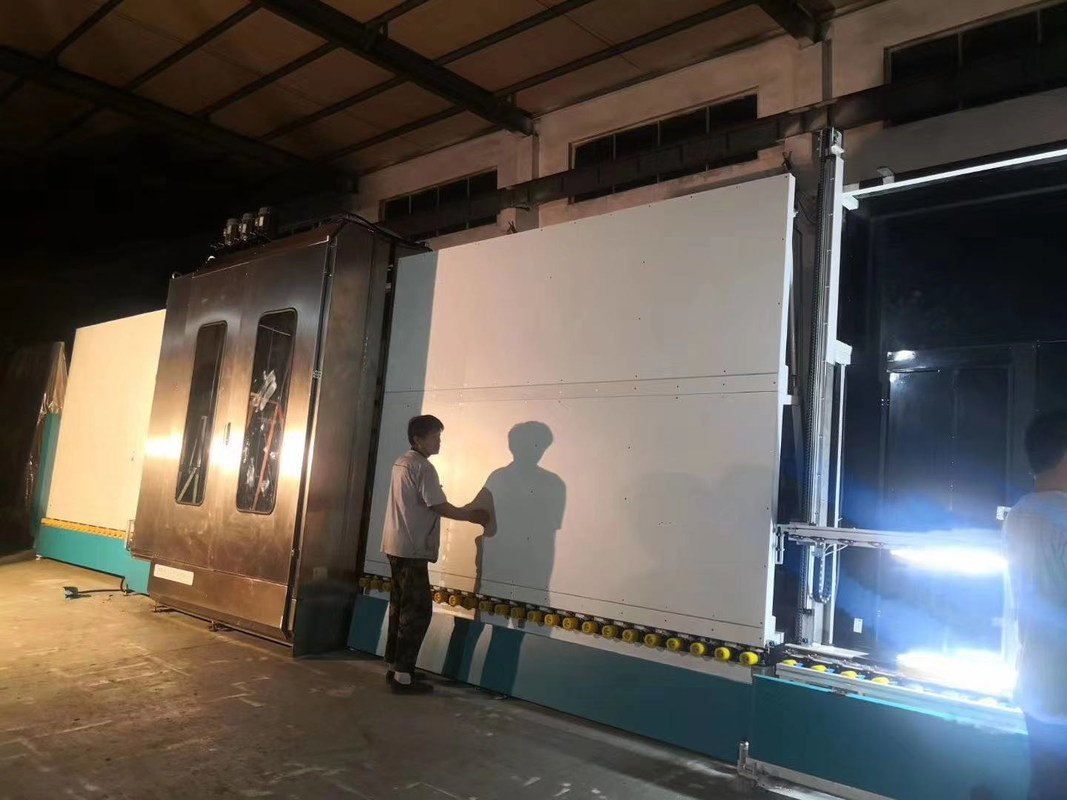

Aperçu de production d'équipement en verre isolant
Comme processus le plus important d'isoler la production en verre, nous sommes particulièrement professionnels dans le nettoyage en verre, le pressing de transmission et le remplissage de gaz (facultatifs). La chaîne de production peut faire le double verre, le verre triple et le verre fait un pas.
La ligne entière incluent 7 parts : (de droite à gauche)
Caractéristiques des machines en verre de production
1, section de chargement (avec la basse-e vérification)
2, lavant et séchant la section (boîte lavant le bas-e verre)
3, section de convoyeur
section de 4, de vérification et d'assemblée
5, convoyeur, mesure et section de capteur
6, pièce de presse avec le remplissage de gaz
7, déchargeant la section
►SYSTÈME DE CONTRÔLE DE SIEMENS
►APPARENCE DE BATEAU-CITERNE DE L'EAU
►APPARENCE DE ROULEAUX
Taille en verre maximale |
2500mm*3500mm |
Taille en verre de mn |
280millimètres *400mm |
Épaisseur en verre |
3-15mm/19mm |
Épaisseur en verre isolante |
50mm/60mm |
Vitesse de lavage en verre |
2-10m/min |
Vitesse en verre de convoyeur |
45m/min |
Brosses de lavage |
3 paires |
Approvisionnement en eau |
Consommation d'eau : conductivité 0.5t/h : 40μs/cm |
Alimentation en air |
Écoulement : 0.8m/min |
Pression atmosphérique |
≥0.8MPa |
Puissance totale |
3P 380V 50HZ 40KW |
Dimension |
23500*3500*3700mm |
Poids |
6500kg |
Liste de pièces
Composants | Marque | Remarque |
Moteur servo | SIEMENS ALLEMAND | Pour le verre fait un pas |
Conducteur servo | SIEMENS ALLEMAND | Pour le verre fait un pas |
Moteur servo | SIEMENS ALLEMAND | Pour le transfert |
Moteur servo | SIEMENS ALLEMAND | Pour la presse |
PLC | SIEMENS ALLEMAND | |
Composant de basse tension | SIEMENS ALLEMAND | |
Convertisseur de fréquence | SIEMENS ALLEMAND | |
Alimentation d'énergie de changement | Taïwan MW | |
Commutateur optoélectronique | La Corée Autonics | |
Composant pneumatique | Taïwan Airtac | |
Composant pneumatique | Le Japon SMC | |
Écran tactile | Taïwan Wenview | |
Commutateur de voyage | Taïwan Tiande | |
Produits connexes
Grue en porte-à-faux LJXJ300
caractéristique du poussoir en verre
1. Ce poussoir en verre de vide est pour manipuler la feuille en verre isolante.
2. Ce poussoir en verre peut soulever la feuille en verre avec 800kg
3. Il est d'équiper de 5 surgeons. Mais le surgeon peut être de s'ajouter selon les besoins du client.
4. L'équipement est stable, facile à utiliser et sûr.
5. Le poussoir de vide est équipé d'un voyant d'alarme en cas de panne de courant ou la fuite de vide, un signal optique et acoustique va immédiatement avertir l'opérateur de faire l'opération de secours.
Paramètre de technologie
Sécurité-absorption | 200KG/400kg/600kg/800kg |
Représentation | Degré de la rotation 0-90 et levage de 600-1200mm |
Quantité et taille de surgeon | 2/4/6/8 |
Source fonctionnante de gaz | 5-8 PA |
Taille externe | L 1120xW660XH620mm |
Poids net | 550kg |
