Détails sur le produit:
|
Nom: | ligne en verre isolante | Taille en verre maximum: | 2000mm*2500mm |
---|---|---|---|
Taille en verre minimum: | 450mm*280mm | Épaisseur en verre: | 3-15mm |
Épaisseur d'IG: | 50mm | Vitesse de lavage: | 2-10m/min |
Vitesse de convoyeur: | 45m/min | Pression atmosphérique: | 0.8MPa |
puissance totale: | 380V 50Hz | Poids: | 5200kg |
Surligner: | Équipement en verre isolé par transfert,équipement industriel en verre de 15mm |
en isolant le pruduction en verre, doublez l'opération en verre d'écurie de rendement élevé en verre trois
La chaîne de production de LIJIANG adopte la dernière technologie, son but principal est de créer la qualité à extrémité élevé, de fournir à des clients la dernière technologie de production, pour améliorer l'efficacité de production, pour épargner des coûts de production et pour produire les avantages maximum.

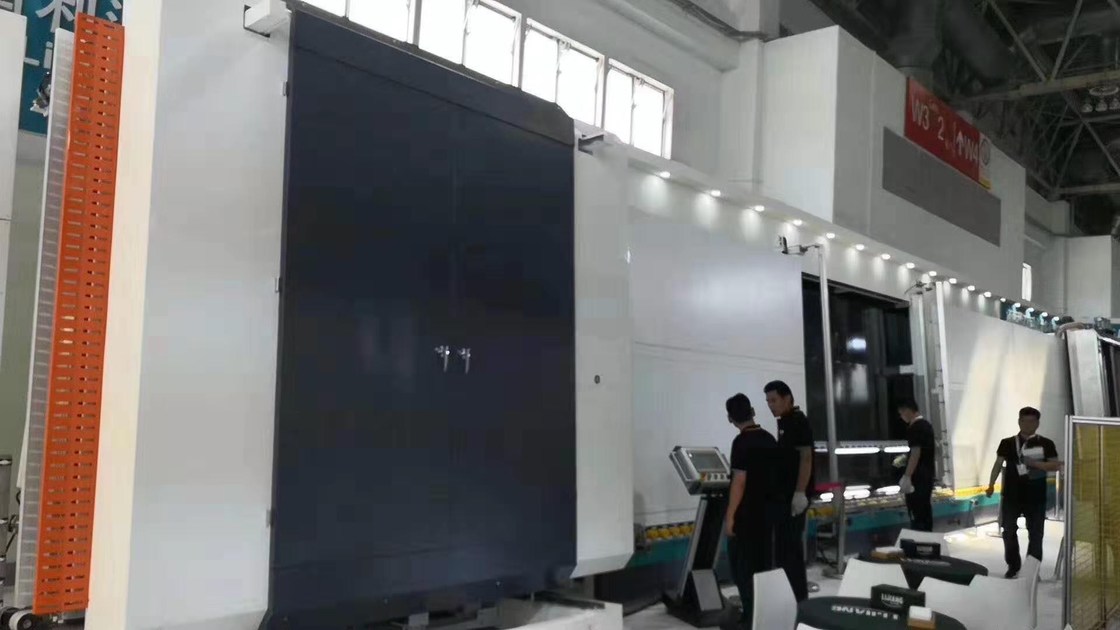

Maintenant LIJIANG a principalement deux genres de ligne d'IG avec différentes deux technologies différentes. Un (des utilisations d'image 1) transfèrent des roues au verre de transport, et l'autre (l'image 2) est une nouvelle technologie qui emploie la technologie de air-flottement pour transporter le verre. Cette nouvelle technologie est d'empêcher le verre d'être souillée par des roues et laissant des traces, ainsi la nouvelle technologie est employée pour améliorer la production d'IG de haute qualité.
Toute d'avant et de dos de transfert la roue sont déplacées, tous activement transférés. Elle peut garantir le grand et épais passage en verre sans à-coup.

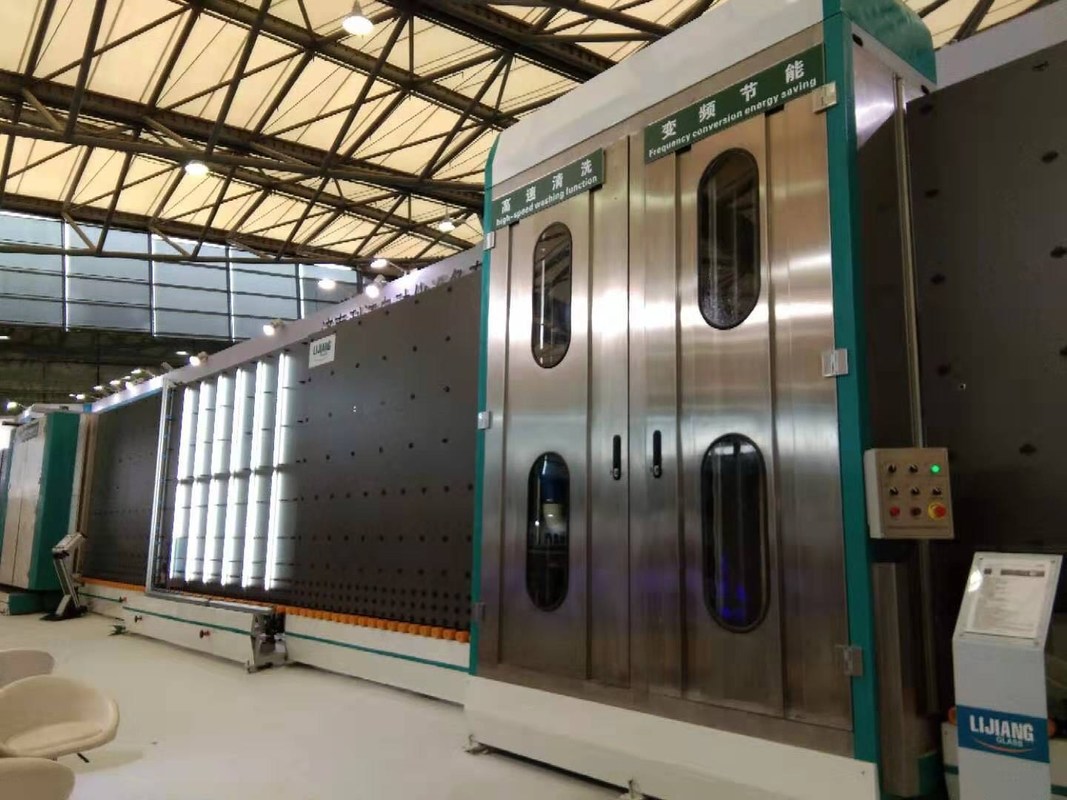

Le nouvel air – la technologie de flottement emploie l'air pour soutenir le verre et le verre de transfert. Quand le verre est lavé clairement de la machine à laver, utilisant l'air pour transporter le verre, il ne sera pas souillé. Assurez-vous que le verre isolant produit est du plus de haute qualité.
Ce capteur est installé avant machine à laver. Il peut automatiquement identifier bas-e rapide extérieur en verre et avec précision, empêchant le verre de laisser tomber la basse-e surface.
Chaîne de production étapes d'élimination des imperfections
1.Place la machine en position d'entrant au matériel sortant dans l'ordre
2.Use un indicateur de niveau ou un niveau et deux morceaux de verre 1500X1500 (épaisseur de 5mm, verre blanc avec le bord de meulage fin) pour niveler chaque section de la machine de sorte que les deux morceaux de verre soient de niveau au-dessus et au-dessous d'un avion
3.Install la conduite d'eau de la fan, tuyau d'air et réservoir d'eau
NOM | ORIGINE | MARQUE |
Moteur de transfert | L'Allemagne | SIEMENS |
Moteur de brosse | L'Allemagne | SIEMENS |
Moteur servo | L'Allemagne | SIEMENS |
PLC | L'Allemagne | SIEMENS |
Appareil électrique de basse tension | L'Allemagne | SIEMENS |
Convertisseur de fréquence | L'Allemagne | SIEMENS |
Commutateur micro | Taïwan | TENDEZ |
Le voyant de bouton et de signalisation | La France | SCHNEIDER |
écran tactile | Taïwan | WEINVIEW |
Relais intermédiaire | Le Japon | OMRON |
Pompe à eau | La Chine | LINGXIAO |
Guide | Taïwan | HIWIN |
Composants pneumatiques | Taïwan | AIRTAC |
mesure électrique | La Chine | MIRAN |
Commutateur photoélectrique | La Corée | AUTONICS |
ÉQUIPEMENT CIE., LTD D'AUTOMATION DE JINAN LIJIANG |
Mise sous tension et travail
Après que la machine soit mise sous tension, dévissez le commutateur d'arrêt d'urgence sur le panneau d'opération de la presse et de la machine à laver plates, pressez pour remettre à zéro ou bouton marche sur le panneau d'opération de la presse de plat, et vérifiez si les commutateurs de bouton sur le panneau d'opération de la presse et de la machine à laver plates sont dans l'état de correspondance.
Production de verre isolant
D'abord, mettez deux morceaux de verre dans la section de alimentation à leur tour, faites un pas sur le pied, laissez le verre dans la section de lavage, selon le bouton stepless de contrôle de vitesse de la température de panneau puis d'ajustement ou dans l'écran tactile ajuster la vitesse de la machine à laver, ajustent la vitesse du séchage de lavage d'air.
Section de lavage en verre, en lavant la section de décharge, dans la boîte la période de vérification de l'arrêt, contrôle si le verre est propre, qualifié après avoir fait un pas à pied commutateur au premier morceau de verre dans le plat ou au morceau de prise de positionnement, de parenthèse ou de poutre une glace avant que pressant pour absorber le verre dans le passé, visage de conseil pour s'ouvrir en place, dans le temps de déchagrement de lavage du deuxième morceau de verre au milieu du premier morceau de verre laissera la période de cadre puisque le lancement, dans la boîte la période de contrôle, plaçant l'arrêt, a qualifié le cadre manuel faisant un pas à pied commutateur, le verre dans des morceaux plaçant le pressing. Le verre isolant comprimé peut être automatiquement transféré à la section de alimentation de la ligne automatique de colle de cachetage. (dans la plaque tournante, à l'arrêt photoélectrique. L'étape sur le pied et la table de inclinaison tombera vers le bas automatiquement. Après que le verre soit enlevé, l'étape sur le pied et la table de inclinaison montera. (choisissez si employer la fonction de renversement de la table de renversement selon la taille du verre) (la table de renversement est configurée pour la sélection)
