Détails sur le produit:
|
Nam de production: | Chaîne de fabrication isolante en verre | Application: | Double verre, verre triple |
---|---|---|---|
Taille en verre maximum: | 2500*3500mm | Taille maximum de gaz de remplissage: | 2500*3200mm |
Contrôle: | Contrôle de PLC | Épaisseur en verre isolante: | 60 mm |
Moteur: | Simens | Contenu de gaz: | >90% |
Surligner: | production de double vitrage,ligne en verre isolante |

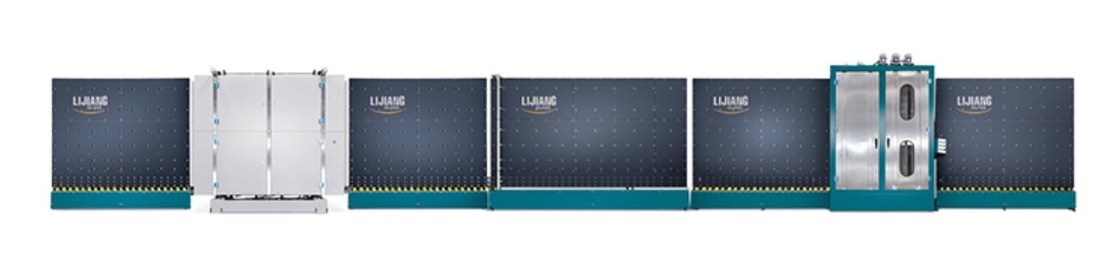

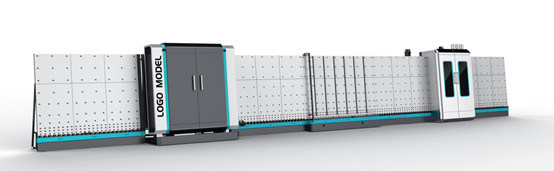

Machine de développement isolante automatique en verre de LJBZ2535G avec le gaz remplissant d'argon en ligne
Caractéristiques principales :
• La ligne a 7 sections : section de 01 transferts ; machine à laver 02 ; section de 03 décharges ; 04 inspection et section d'installation ; section de 05 transferts ; 06 pressant et section remplissante ; section de 07 décharges
• Système de contrôle de PLC, interface d'écran tactile
• Utilisant les moteurs servo de Siemens
• Applicable pour produire le double verre, verre triple
• Verre d'étape avec les bords facultatifs et le verre formé
Les détails présentent du LJBZ2535G
• section de 01 transferts
Mécanisme de détection de revêtement, détection automatique de bas-e film en différé
• machine à laver 02
Caractéristique principale :
• Utilisant 6 morceaux de pinceaux avec les cheveux mous de 0.1mm, peut laver le bas-e verre
• Prélavage (facultatif)
• Le nouveau souffleur emploie le profil en aluminium (souffleur d'ornithorynque), la taille de la bouche d'air est ajusté par le bec en aluminium de canard de profil. Ceci peut réduire le nombre de vis de réglage, s'assure que chaque vis n'est pas lâche, et éviter la résonance du souffleur.
• Le souffleur peut automatiquement ajuster la largeur du souffleur selon l'épaisseur
• La boîte d'opération avec l'affichage de lavage de vitesse, peut exactement montrer la vitesse de lavage (les 8-10m)
• Contrôle de température automatique de réservoir d'eau, système de réapprovisionnement d'eau
• Système européen de silencieux
• Matériel d'acier inoxydable
• section de 03 décharges
• Verre de stockage
• 04 inspection et section d'installation
La nouvelle structure de cette section est changée en structure de levage de poutre intégrée (double poutre). Il est facile d'inspecter et essuyer le verre
• section de 05 transferts
• Mesure automatique de l'épaisseur en verre. Elle peut être employée selon les besoins réels en travaillant.
• 06 pressant et section remplissante
Caractéristique principale :
• (2500mm*3500mm) le verre isolant long Ultra peut être comprimé deux fois
• Adopte la bande de conveyeur pour transférer le verre, utilise le moteur servo pour presser le verre
• La plaque de pression peut être ouverte pour l'entretien facile
• Conseil de pressing avec la structure réglable pour garantir la durée de vie durable
• Remplissez automatiquement gaz d'argon d'effet significatif de cachetage, un contenu plus élevé d'argon
• Placez les zones pour remplir taille différente de verre de méthode complémentaire de cachetage réduit la perte d'argon
• Peut placer la valeur de gaz et montrer le processus du gaz de remplissage sur l'écran tactile
• Jeûnez en réagissant le capteur pour le contrôle permanent du processus remplissant de gaz
• La concentration en gaz peut atteindre plus de 90%
• Aucun forages du besoin sur le cadre d'entretoise
• Le gaz standard est gaz d'argon
• section de 07 décharges
• Verre de stockage
• Peut être relié à la machine le scellage
Données techniques
Taille en verre maximale | 2500mm*3500mm |
Taille en verre maximum pour le gaz de remplissage | 2500mm*3200mm |
Taille en verre minimale | 280mm*450mm |
Épaisseur en verre | 3-15mm |
Épaisseur en verre isolante | 60mm |
Vitesse de lavage en verre | 2-10m/min |
Vitesse en verre de convoyeur | 45m/min |
Brosses de lavage | 3 paires de pinceaux avec des cheveux de 0.1mm |
Approvisionnement en eau | Consommation d'eau : conductivité 0.5t/h : 40μs/cm |
Alimentation en air | Écoulement : 0.8m/min |
Pression atmosphérique | ≥0.8MPa |
Puissance totale | 3P 380V 50HZ 40KW |
Dimension | 23500*3500*3700mm |
Poids | 6500kg |
Paramètres électriques
NOM | ORIGINE | MARQUE |
Moteur servo | L'Allemagne | SIEMENS |
PLC | L'Allemagne | SIEMENS |
Appareil électrique de basse tension | L'Allemagne | SIEMENS |
Convertisseur de fréquence | L'Allemagne | SIEMENS |
Moteur de transfert | Taïwan | LINHAI |
Moteur de brosse | Taïwan | LINHAI |
Pompe à eau | La Chine | LINGXIAO |
Guide | Taïwan | HIWIN |
Composants pneumatiques | Taïwan | AIRTAC |
Mesure électrique | La Chine | MIRAN |
Commutateur photoélectrique | L'Allemagne | MALADE |
Commutateur micro | Taïwan | TENDEZ |
Le voyant de bouton et de signalisation | La France | SCHNEIDER |
écran tactile | Taïwan | WEINVIEW |
Relais intermédiaire | Le Japon | OMRON |
Ligne d'IG avec le gaz remplissant en ligne |
