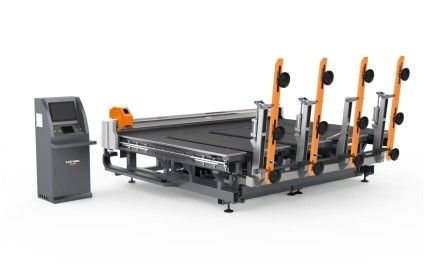

9.Machine de découpe de verre multifonctionnelle entièrement automatique

Présentation des performances

La machine adopte la dernière technologie internationale et la technologie de traitement, et a développé un équipement de coupe de verre multifonctionnel entièrement automatique avec un niveau avancé international.La machine couvre une petite surface, est simple et sûr à utiliser, rapide et de haute précision.Il peut marcher librement dans l'atelier sous la commande de la télécommande pour réaliser le chargement entièrement automatique, coupe automatique, positionnement automatique, optimisation et rupture automatiques.

2,Le champ d'application

Il convient au traitement en profondeur de divers fabricants de verre tels que le verre architectural, le verre automobile, le verre de procédé, le verre rond, le verre décoratif, le verre d'armoire, le verre d'appareil ménager,verre solaire, verre de salle de bain, lentille, verre artisanal, verre miroir et ainsi de suite

3, Composition de l'équipement

Il est principalement composé d'un mécanisme de cadre, d'un mécanisme de tournage, d'un mécanisme de levage de tasse d'aspiration, d'un mécanisme de déplacement, d'un mécanisme de contrôle du circuit sous vide et de l'air, d'un système de contrôle électrique, d'un mécanisme de faisceau,mécanisme du banc de travail, mécanisme de tête de coupe, mécanisme de transport (pas besoin de table de rupture de plaque sans table de rupture de plaque) et système de positionnement photoélectrique de balayage

4, Description technique:

Dispositif d'alarme: dispositif de détection du vide fiable, capable d'alarmer et d'afficher automatiquement les conditions anormales.s'assurer que l'alarme est donnée en cas de vide anormal et que le vide est évacué en cas de verreEn cas d'arrêt d'urgence, veillez à évacuer la cuve d'aspiration sous vide en cas de verre afin d'éviter que le verre ne soit endommagé en raison d'un arrêt anormal.manuel et automatique, pour un fonctionnement facile et intuitif. Interface d'exploitation: interface d'affichage tactile LCD, module d'affichage chinois et anglais, fonctionnement pratique et rapide

①Paramètres mécaniques et configuration de la pièce de chargement

Je...Tchaîne à roulettes urnover: type résistant à l'usure renforcé de haute précision

Je...VCuve d'aspiration à eau: matériau en caoutchouc butyle (structure à double adsorption)

Je...TRéducteur de chiffre d'affaires: Chuangyan (entreprise commune sino-allemande)

Je...SRéducteur de levage de tasse: Chuangyan (entreprise commune sino-allemande)

②Configuration des équipements électriques

Je...Contrôleur PLC: Delta (Taiwan)

Je...FConvertisseur de demande: Delta (Taiwan)

Je...TÉcrans extérieurs: Delta (Taiwan)

Je...Contacteur à courant alternatif: Schneider (France)

Je...Sl'alimentation électrique de sorcellerie: Chint (domestique)

Je...CTransformateur de commande: Chint (domestique)

Je...Sune soupape olénoïde:Air Tac(Taiwan)

Je...PCommutateur photoélectrique: Guangchuan (entreprise commune Sino-Japon)

Je...Pcommutateur de proximité:Guangchuan (entreprise commune Sino japonaise)

Note: la société de fabrication se réserve le droit de remplacer les pièces achetées de la même marque en fonction de la date de livraison et de l'amélioration technique.

③Paramètres techniques

Je...UPlage de taille de feuille:Mtaille de la feuille supérieure inimum 1800 * 1000 (mm)

Je...MTaille maximale de chargement: 3700 * 26Pour les produits de la catégorie 1

Je...Uépaisseur de la feuille: 3-19 (mm)

Je...Nombre des bras tournants: 3 (chargement à un seul côté)

Je...Nombre des ventouses à bras unique: 4pièces

Je...LCycle de mise en place: 15 à 30 s (réglable)

Je...Je suis...L'alimentation électrique n'est pas limitée à l'installation: 380V / 50Hz (les clients étrangers peuvent personnaliser sur demande)

Je...CAir comprimé: 0,6 à 0,8kpa

④Configuration des paramètres de la machine à découper

Note: la société de fabrication se réserve le droit de remplacer les pièces achetées de la même marque en fonction de la date de livraison, de l'amélioration technique et d'autres raisons.

Je...Mtaille maximale de coupe: 3700 * 26Pour les produits de la catégorie 1

Je...Tplage de hauteur du verre coupé: 3-19 mm

Je...Cprécision de ligne droite: ± 0,20 mm

Je...CPrécision d'extraction du verre de forme spéciale: ± 0,25 mm

Je...Cvitesse de déclenchement: 0-200 m / min

Je...Gvitesse de transport de la lame: 0-25 m (réglable, sans table de rupture)

Je...Je vous en prie.dimension totale de l'équipement: 4600 *2900 * 1800 (longueur, largeur et hauteur)

Je...Whauteur de travail de l'équipement: 900 mm ± 20 mm

Je...Epoids du matériel: 2750 kg ou plus

Je...TPuissance totale de l'équipement: 9 à 15 kW

⑤Partie logicielle: contrôleur

Je...Ffonctionnement rapide et stable, haute précision de commande, structure modulaire du contrôleur

Je...Tl'interface homme-machine est simple et généreuse, le réglage des paramètres est simple, les paramètres à modifier par l'opérateur sont peu nombreux, simples et intuitifs,et les exigences pour l'opérateur sont faibles

Je...Je suis...t dispose d'un mode de coupe de positionnement photoélectrique, et le mode de coupe directe peut être librement réglé via des options.Le mode de coupe automatique et le mode de coupe à vide peuvent être réalisés à tout moment pendant l'usinage

Je...Map bibliothèque de programmation de nidification, sélectionnez des formes spéciales de la bibliothèque de cartes, définissez les paramètres pertinents, la quantité de traitement, l'imbrication automatique et générer des pistes de traitement

Je...WAvec un stockage à pression de verre complet, la pression de coupe de chaque épaisseur de spécification peut être saisie et enregistrée en une seule fois et peut être directement appelée

Je...Real temps de suivi affichage du chemin d'usinage, enregistrement en temps opportun des coordonnées de mouvement, état de l'axe, I / O état, diagnostic de défaut et enregistrement automatique d'alarme

Je...Je suis...t peut accepter une variété de fichiers de traitement, et se connecter avec le code G standard du logiciel de nidification tel que super good.Le système de fichiers DXF d'AutoCAD a son propre logiciel d'édition graphique (le même que le mode d'édition de Botero)

Je...La programmation de nidification de la bibliothèque de cartes, sélectionnez des formes spéciales de la bibliothèque de cartes, définissez les paramètres pertinents, la quantité de traitement, l'imbrication automatique et générez des pistes de traitement

Je...avec la fonction de tri des fichiers DXF, il existe des options telles que le point le plus proche,point d'entrée ou tri dans le sens des aiguilles d'une montre et dans le sens antihoraire selon la couleur graphique pour réaliser la découpe unidirectionnelle et la découpe bidirectionnelle

Je...Pfonction de positionnement photoélectrique, réglage automatique de la coupe selon la position réelle et l'angle de déviation

Je...Cfonction d'ompensation, compensation de l'excentricité de l'outil, compensation de la clearance, compensation de la hauteur

Je...VLes produits de protection, y compris les produits doux et durs limite, limite de pression du couteau, commande extérieure d'arrêt d'urgence, etc.

6.Logiciel d'optimisation

Je...peut importer les résultats d'optimisation effectués dans l'Office

Je...le schéma de coupe peut être créé et modifié manuellement

Je...fonction de copie et de déplacement

Je...la séquence de coupe peut être modifiée manuellement

Je...le schéma de coupe peut être rapidement créé en mode X, y et Z

Je...Plusieurs pièces originales et petites peuvent être optimisées en même temps

Je...La mise en page optimisée n'a pas de limite de taille

Je...résultats d'optimisation, gestion de l'image en rotation, etc.

Je...gestion prioritaire de l'optimisation des copeaux de coupe

Je...Gestion prioritaire de l'optimisation initiale

Je...fonction de numérisation de modèles et traitement graphique de numérisation

Je...gestion de la bibliothèque de films originaux

Je...20 algorithmes d'optimisation efficaces

Je...peut modifier les graphiques de coupe

Je...la conception et l'impression des étiquettes (manière d'étiqueter);

Je...Impression claire du rapport sur les résultats d'optimisation

Je...Importer un fichier de données Excel

Je...Gestion de la découpe du verre à faible E et du verre stratifié

Je...bibliothèque graphique avec plusieurs graphiques paramétriques, y compris tous les types de graphiques courants (GEO way)

Je...TSystème de CAO à deux dimensions (CAD way) avec fonction de traitement spécial de la numérisation des formes

Je...Unetransformer automatiquement l'information numérique du système de commande numérique en un graphique pour former un point de forme

Je...Tl'interface de fonctionnement du logiciel a plusieurs choix de langues, y compris l'interface chinoise sélectionnable

Je...Tles derniers développements de logiciels internationaux, fournir des versions mises à jour en temps réel et réaliser les dernières exigences fonctionnelles pour les clients
