Détails sur le produit:
|
Nom de machine: | Machine robotisée automatique de scellage de verre isolant | utilisation: | Verre vitré de revêtement |
---|---|---|---|
Taille maximale du verre: | 2500*4000 | Épaisseur en verre: | 56 mm-60mm |
Type d'IG: | Verre de glaçage double/triple/4 côtés étape | Contrôle: | PLC et moteur servo |
Utilisant la colle: | Silicone/polysulfure/polyuréthane | Garantie: | 1 an |
Surligner: | Machine en verre isolée de cachetage de colle,Machine en verre verticale de cachetage de colle,Machine en verre verticale d'extrudeuse de silicone |

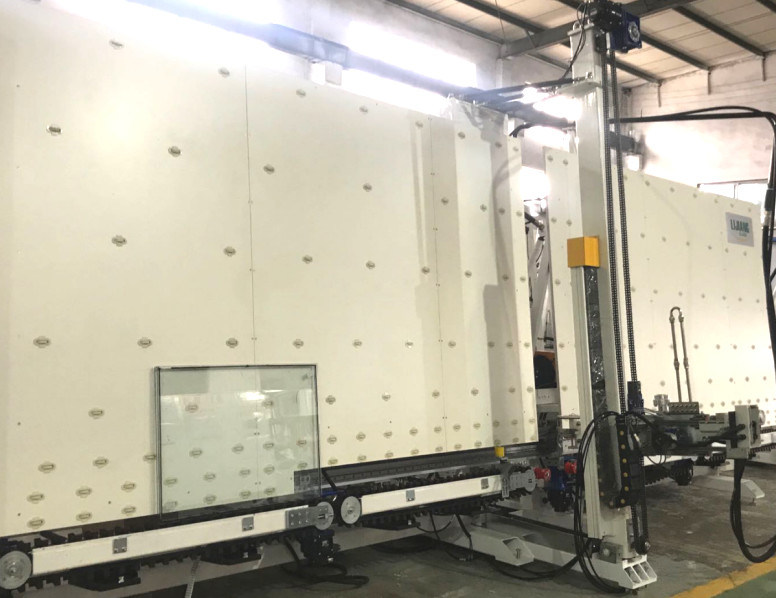

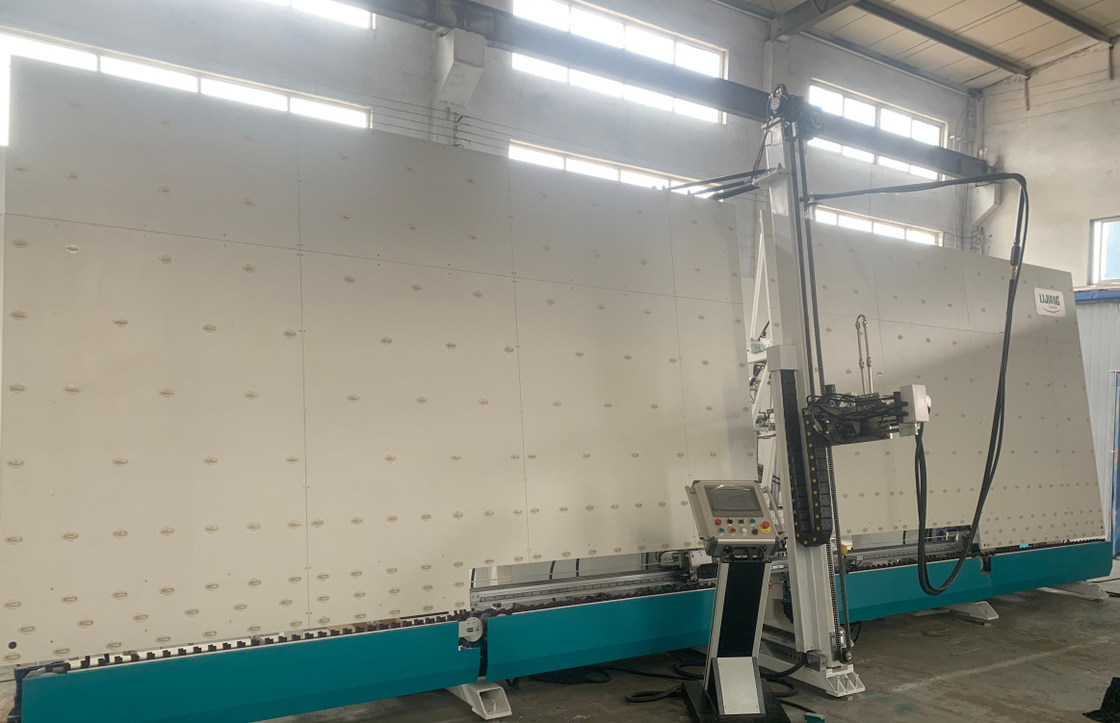

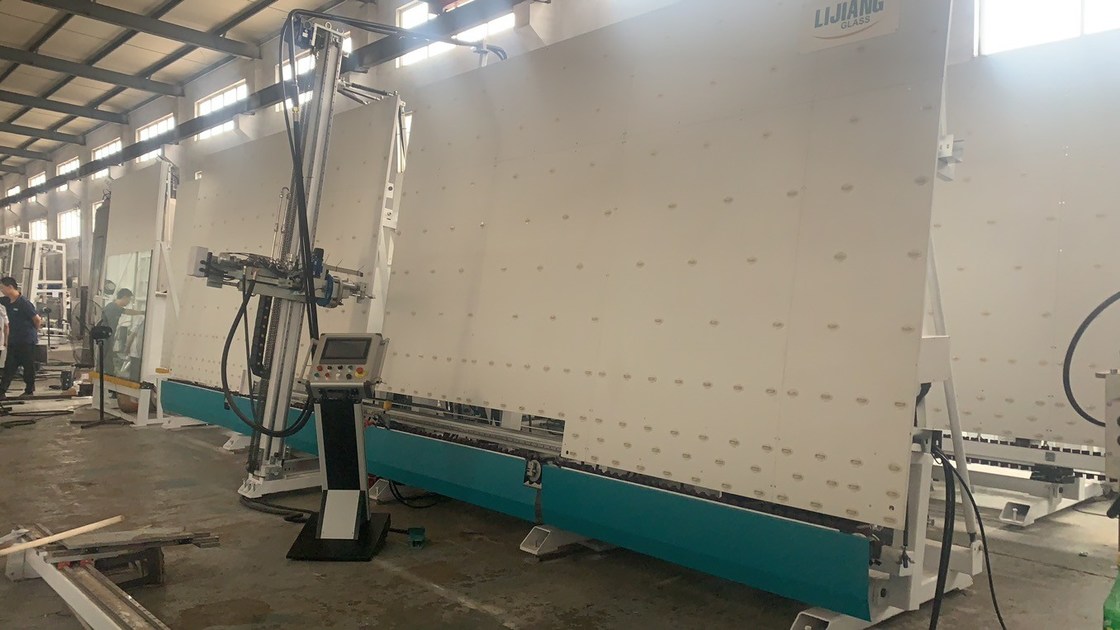

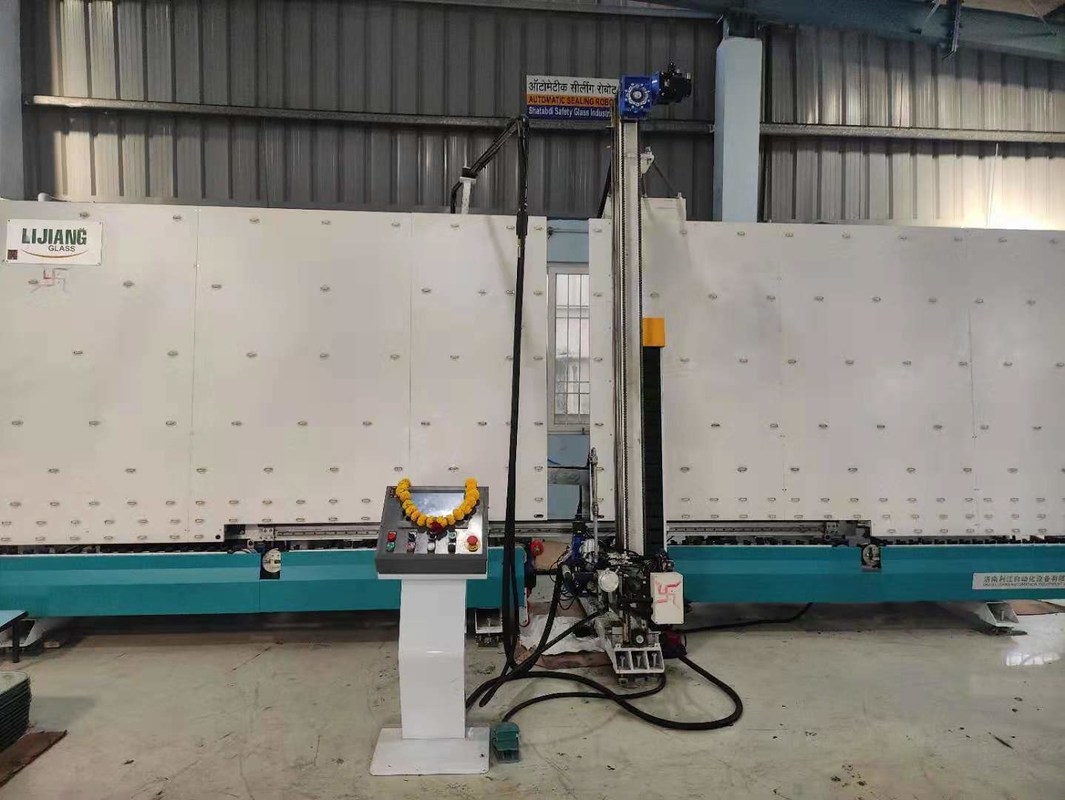

Robot en verre isolant du cachetage LJJ2535
Application
LJTJ2535 est le dernier robot en verre isolant vertical automatique de cachetage. Il est employé pour enduire le double verre vitré en mélangeant le composant d'A et le composant de B ensemble selon un certain pourcentage. Pour doubler appliqué/triple/formé et verres faits un pas (facultatifs) avec la représentation stable et l'opération facile.
La tête mécanique est placée dans l'avant
Réalisez la vraie connexion avec la ligne d'IG en faire le verre fait un pas.
Fonction de stockage
Il peut stocker trois morceaux de verres isolants sur les trois ceintures (moins de 1.8m.), il a besoin de 2 place davantage les moteurs servo, systèmes de contrôle.
Huit servos
Le robot utilise huit servos de YASKAWA, quatre d'entre eux des pièces de transmission de contrôle, dans les encore quatre servos, ils commandent le surgeon, se soulevant, conduisant et mouvement et rotation en avant et arrière.
Système simple de colle
Équipé du composant simple d'A et du composant simple de B.
Doubles systèmes de colle (option)
Équipé de deux ensembles de composants d'A et de deux ensembles de composants de B, qui peuvent être employés pour deux genres de mastics, tels que le caoutchouc de silicone, le caoutchouc de polysulfure et l'adhésif structurel de silicone.
Double /triple a formé/a fait un pas la fonction en verre (facultative)
Avec le développement de mettre à jour la technologie, le robot de scellage peut enduire huit verres formés selon le marché en verre. (mais c'est fonction facultative, avant ordre que cette fonction devrait confirmer le fabricant)
Valve proportionnelle électrique : le bec en caoutchouc a adapté l'espace en verre est plus parfait et stable.
&Pump B de la pompe A
Utilisation Taïwan-Airtac
Le bord et le coin en verre est plein sans bulles d'air, surface douce, aucun besoin d'éplucher le coin
Transmission synchrone de ceinture
pour faire le verre étant transféré sans à-coup avec le positionnement précis
Valve de commutateur d'air comprimé électrique et : Assurez le commutateur automatique électrique, la représentation stable et le revêtement d'uniforme.
données techniques de n
Taille de Max.glass | LJTJ2025 | 2000*2500mm |
LJTJ2535 | 2500*4500mm | |
Taille de Min.glass | LJTJ2025 | 170*400mm |
LJTJ2535 | 300*400mm | |
Épaisseur en verre | 12-56mm | |
Vitesse fonctionnante | 5-40m/min | |
Pression atmosphérique | 0.6-0.8MPa | |
Pression de compression | <350kg> | |
Angle plat | 6° - 9° | |
Poids en verre maximum | 400kg | |
Puissance de tension | 380V 12kw | |
Dimension hors-tout | 8700mm*2000mm*3500mm |
Nom | Marque |
Moteur servo | Le Japon YASKAWA |
Modèle d'entrée-sortie | Le Japon MSYSTEM |
Composant à tension inférieure | L'Allemagne Siemens |
Unité centrale de traitement | Le Japon YASKAWA |
Alimentation d'énergie de changement | Taïwan MW |
Composant pneumatique | Le Japon SMC |
Valve proportionnelle électrique | Le Japon SMC |
Valve de régulation de pression de précision | Le Japon SMC |
Écran tactile | Taïwan WENVIEW |
Voie de guidage | Taïwan HIWIN |
Notes fonctionnantes :
Spécifications de robot de scellage en verre isolant
Modèle | LJTJ2540 |
Puissance de tension | 415V 13KW |
Pression atmosphérique | 0.5~0.7Mpa |
Pression de expulsion | 32Mpa |
Taille de Max.Glass | 2500*4000 |
Taille de Min.Glass | 400*300mm |
Épaisseur en verre | 12~56mm |
Vitesse fonctionnante | 5~40m/min |
Dimension hors-tout | 11000*3600*3500mm |
Bruit de machine :
Niveau de pression acoustique de la classification A | |
État de réserve | État fonctionnant |
DB 50 | DB 85 |
Produits connexes de VERRE de LIJIANG
Caractéristique principale des mastics de silicone de LJST02A répandant la machine
• Système importé de moteur pour améliorer l'efficacité d'équipement
• Arme à feu de mastic, mélangeur d'acier inoxydable
• La haute pression protègent le dispositif
• Anti-de retour structure de contrôle de flux
• Le détecteur mélangé de taux peut commander le taux de deux genres de colle
La machine de mastic-propagation LJST02A de silicone utilise le moteur pour commander le cachetage.
Pression atmosphérique fonctionnante | 0.3-0.6MPa |
Pression de propagation de mastic | 15-20MPa |
Volume de mastic | 4L/min |
Diamètre de mastic d'A/B | 570mm/280mm |
Rapport de propagation de pression atmosphérique de mastic | 50:1 |
Taux mélangé | 6:1-14:1 |
Alimentation en air | Écoulement 0.8m3/min |
Pression atmosphérique | ≥0.8MPa |
Dimension hors-tout | 1100*950*1630mm |
Caractéristique principale de la machine de mastic-propagation LJST03
• Utilisez le cylindre pour fournir la puissance
• Arme à feu de mastic de la Chine, mélangeur d'acier inoxydable
• La haute pression protègent le dispositif
• Anti-de retour structure de contrôle de flux
• Le détecteur mélangé de taux peut commander le taux de deux genres de colle
Machine butylique automatique de l'extrudeuse LJTB01
1. Opération d'écran tactile, simple et pratique
2. l'Automatique-mesure la largeur de l'entretoise, équipent le positionnement d'un gicleur automatique
3. Centrage automatique et automatique-fixage
4. L'aide de plus grande roue pour enduire le cadre d'arc
5. Le revêtement poussent du nez est marque de téflon, revêtement antiadhésif
6. La vitesse de revêtement est jusqu'à 47m/min, sauvant les matériaux jusqu'à 30%, (5g/m)
7. Il est facile ajuster la taille de traverse, nous peut commander la taille du butyle
8. La partie spéciale commande les deux côtés de bec s'ouvrant et se fermant en même temps
9. Dispositif d'alarme quand utilisation hors de butylique et facile de charger le butyle
10. la fonction de Pré-titre, a placé un temps régulier avant temps de travail
11. Le cylindre de colle adoptent la structure droite, facile de changer le butyle.
12. La fonction automatique de filtre filtrent automatiquement des débris, continuent à écarter également.
13. Hydralic et pompe de suralimentation pneumatique, marque allemande de MAXIMATOR
14. La marque allemande de la valve HAWE de libération de pression, résistance à haute pression, maintiennent le butyle bien proportionné
15. Taïwan composant pneumatique Airtac
16. Relais du Japon OMROM
Pression de compression | 10-18MPa |
La température | 110~140℃ |
Largeur en aluminium d'entretoise | 6-27A |
Vitesse | 0-47m/min |
Diamètre de cylindre butylique | 200mm |
Alimentation en air | ³ /min de 0.4m |
Pression atmosphérique | ≥0.6MPa |
Puissance totale | 380V, 5KW, 50HZ |
Dimension | 2600×680×1100mm (L×W×H) |
Poids | 650kg |
Composantes principales de ²
Nom | Marque |
Valve de libération de pression | HAWE allemand |
Appareillage électrique de basse tension | SIEMENS allemand |
De suralimentation hydraulique et pneumatique | MAXIMATOR allemand |
Soupape d'échappement rapide/générateur de vide | Le Japon SMC |
Composants pneumatiques (cylindre/valve) | Taïwan ARTAC |
Lumière de voyage | Le Japon OMRON |
Relais | Le Japon OMRON |
Fibre optique | Le Japon OMRON |
PLC | KINCO |
Convertisseur de fréquence | KINCO |
Pression atmosphérique fonctionnante | 0.3-0.6MPa |
Pression de propagation de mastic | 15-20MPa |
Volume de mastic | 4L/min |
Diamètre de mastic d'A/B | 570mm/280mm |
Rapport de propagation de pression atmosphérique de mastic | 50:1 |
Taux mélangé | 6:1-14:1 |
Alimentation en air | Écoulement 0.8m3/min |
Pression atmosphérique | ≥0.8MPa |
Dimension hors-tout | 1100*950*1630mmI |
Machine du remplissage LJGZ2020 déshydratante automatique
APPLICATION
La machine peut automatiquement réaliser des actions des trous de perçage automatiquement dans les cadres de espacement en verre isolants, le déshydratant remplissant et le mastic. Le système de contrôle adopte l'Allemagne Siemens, ainsi la vitesse du remplissage est opération rapide et stable pour assurer la propriété de fermeture valide du mastic. La machine améliore la qualité du verre isolant, il est un équipement nécessaire en cours de verres isolants.
Caractéristique principale
n la taille remplissante du du pouvoir être ajusté selon la taille du cadre d'entretoise
le temps remplissant de n peut être ajusté
chargement automatique déshydratant de n et compléter le niveau
fonction de perçage de n, de remplir et sceller automatique
système de contrôle de PLC de n Allemagne Siemens
interface d'écran tactile de n, simple et évident
n ajoutant la manière de colle est sûr et facile
la machine de n peut remplir cadre d'arc. (fonction facultative)
n peut remplir diamètre 1.0mm-1.5mm (la fonction facultative) moléculaire de tamis
Paramètre technique principal
La taille maximum du cadre en aluminium remplissant | 2000mm*2000mm |
La taille minimale du cadre en aluminium remplissant | 300mm*250mm |
Caractéristiques en aluminium d'article | 5.5-24mm |
Source d'air | ≥0.65MPa |
Alimentation d'énergie et puissance | AC220V 50Hz 1KW |
Le diamètre de tamis moléculaire a eu besoin | 0.5-0.9mm |
Dimension | 1300mm*1100mm*3650mm |
