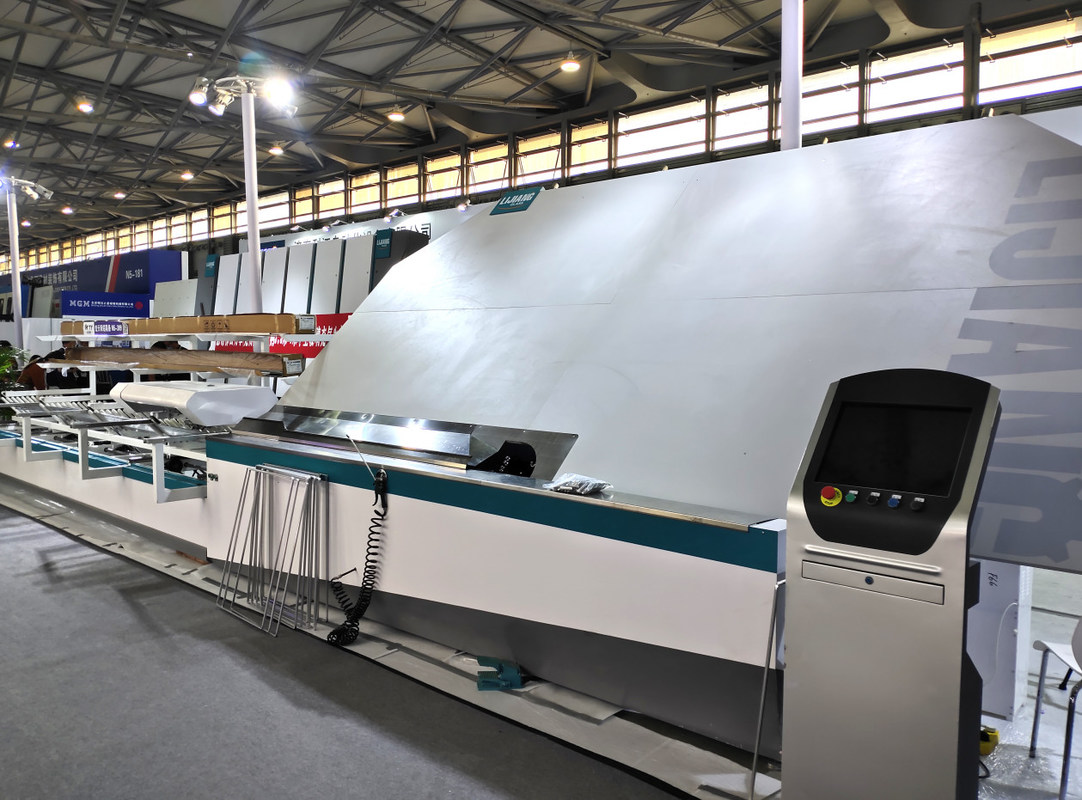

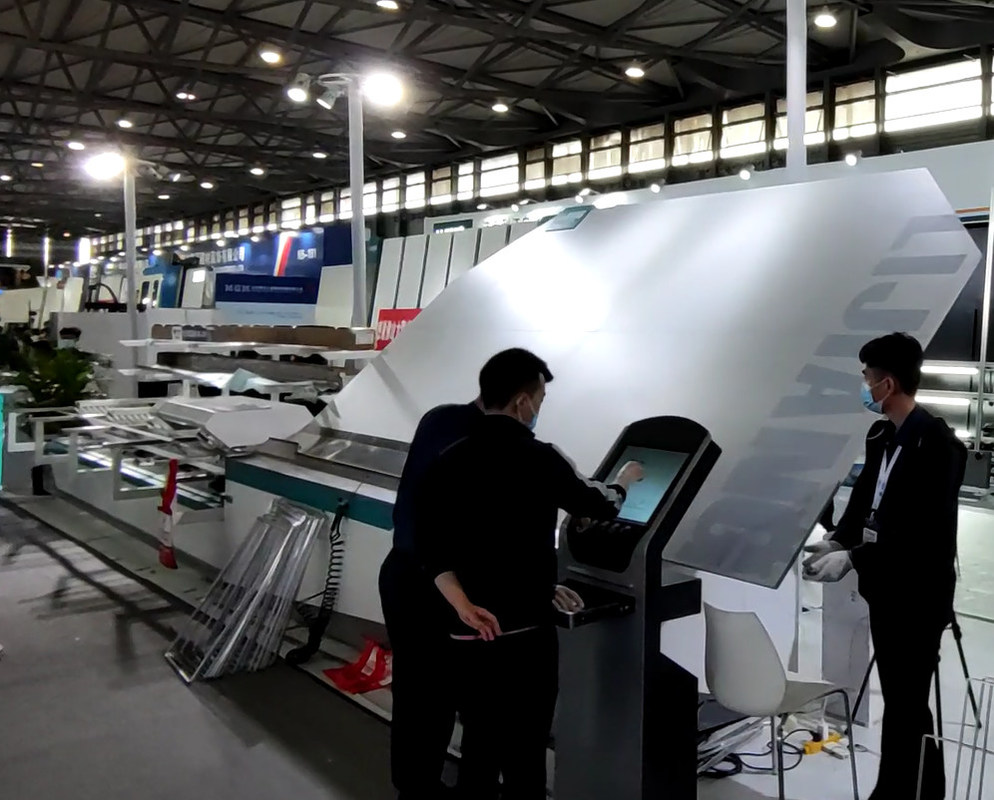

Machine à cintrer de barre en aluminium complètement automatique en verre de façade d'IGU pour le verre isolant

Machine à cintrer de barre en aluminium complètement automatique en verre de façade d'IGU pour le traitement isolant en verre

Caractéristique principale

• Système de contrôle 1200 de PLC de Siemens avec la vitesse fonctionnante rapide

• 4 groupes de stockages

• Automatiquement coupé et alimenter les entretoises en aluminium

• Évitez automatiquement les goupilles tout en se pliant et en coupant

• Cadres d'entretoise de courbure sans interruption

• Les entretoises en aluminium sont disponibles dans les tailles de 6A-27A

• Différents outils de recourbement pour différentes tailles des entretoises

• Dispositif de pause et de remise pour manipuler des pannes d'équipement

• Entretoise en aluminium de courbure, entretoise inoxydable et chaude lisse

• La fonction d'entrée d'USB, a lu excellent le dossier de format directement

Données techniques

Taille de recourbement maximale	2000mm*2000mm
Taille de recourbement minimale	250mm*200mm
Largeur en aluminium d'entretoise	5.5-27mm
Erreur dimensionnelle	±0.5mm
Erreur d'angle	ºdu ±1
Vitesse de traitement	17s
Alimentation en air	≥0.65MPa
Puissance totale	AC220/380V 50Hz 2.5KW
Dimension	10500mm*2200mm*2600mm

Paramètres électriques

NOM	ORIGINE	MARQUE
PLC	L'Allemagne	SIEMENS
Conducteur servo	L'Allemagne	SIEMENS
Moteur servo	L'Allemagne	SIEMENS
Composant de basse tension	L'Allemagne	SIEMENS
Triplet	Taïwan	AIRTAC
Cylindre	Taïwan	AIRTAC
Relais	Le Japon	OMRON
Capteur	LA CORÉE	AUTONICS
Écran tactile	Taïwan	WEINVIEW
Guide	Taïwan	TBI
Vanne électromagnétique	Taïwan	AIRTAC
Puissance de commutateur	Taïwan	TENDEZ

Machine de remplissage déshydratante LJGZ 2020

Caractéristique principale

• Adoptez le système de contrôle de PLC de Siemens

• Le tamis moléculaire peut être 0,5 – 0.9mm

• Interface d'écran tactile, simple et évident

• La taille de machine peut être ajustée selon la taille du cadre d'entretoise

• Automatiquement chargeant et compléter le niveau du tamis moléculaire

• Doubles tubes pour que décharger augmente la vitesse remplissante

• Le temps remplissant peut être ajusté

• Automatiquement forant, remplissant et scellant

• Les pièces de noyau sont des marques importées

• Tamis moléculaire de grandes particules de suffisance

Données techniques

Format de l'image maximal	2000mm*2000mm (2500mm*2500mm)
Format de l'image minimal	300mm*250mm
Caractéristiques en aluminium	6A- 27A
Source d'air	≥0.65MPa
Alimentation d'énergie et puissance	AC220V 50Hz 1KW
Le diamètre de tamis moléculaire a eu besoin	0.5-0.9 millimètre ou 1,0 – 1.5mm
Dimension	1100mm*1100mm*3600mm

Robot de scellage en verre isolant vertical LJTJ2540

Caractéristiques principales :

• Commandes système servo du Japon Yaskawa, 8 haches, 7 ensembles de machine de scellage de système de servocommande, complètement automatique et à haute efficacité

• 4 sections, verre d'entreposage en boîte

• Courroie Adopt, transfert doux et position précise

• Automatiquement coins en verre de réparation avec le grattoir et le rouleau

• Automatiquement taille en verre de mesure, profondeur de colle (30mm)

• Chaque automatique-fonction est avec l'opération manuelle

• Peut enduire le double verre

• Formez le verre avec les bords facultatifs, verre d'étape, le verre triple (facultatif)

• Un ensemble de pompe de gavage commande deux groupes de mastics (facultatifs)

• Peut employer les mastics structurels de silicone, de polysulfure et de silicone

• La tête de colle est dans l'avant de la machine, qui est facile pour le verre de revêtement d'étape

• Peut être reliée à la chaîne de fabrication en verre l'isolation

• Avec la fonction de balayage de code (facultative)

Données techniques

Taille en verre maximale	2500*4000mm
Taille en verre minimale	400*300mm
Épaisseur en verre	12-56 millimètres
Vitesse fonctionnante	5-40m/min
Pression atmosphérique	≥0.6MPa
Pression de compression	32MPa
Puissance de tension	380V 15kw
Dimension hors-tout	11000*2000*3500mm

Paramètres électriques

NOM	ORIGINE	MARQUE
Moteur servo	Le Japon	YASKAWA
Conducteur servo	Le Japon	YASKAWA
Unité centrale de traitement	Le Japon	YASKAWA
Composant de basse tension	L'Allemagne	SIEMENS
Voie de guidage	Taïwan	HIWIN
Alimentation d'énergie de changement	Taïwan	MW
Commutateur de capteur	La Corée	AUTONICS
Composant pneumatique	Le Japon	SMC
Écran tactile	La Chine	GAOSHAN
Moteur servo	Le Japon	YASKAWA
Conducteur servo	Le Japon	YASKAWA

Chaîne de fabrication en verre isolante de verticale automatique

LJBZ3370

REPRÉSENTATION

• Système de contrôle de PLC de l'Allemagne Siemens, interface d'écran tactile

• Identification automatique de verre enduit et bas-e

• 3 paires de pinceaux peuvent laver en ligne et bas-e verre en différé

• La machine à laver adopte le dispositif matériel et imperméable de solides solubles

• Système de chauffage à air

• Début de fan d'air et établissement automatiques d'arrêt

• Système de réduction du bruit

• Affichage en ligne de vitesse de lavage

• Travail intermittent intelligent, énergie économisante

• Conseil pressant réglable pour continuer le plat presser la surface directement

• Le classement automatique de gaz peut placer la valeur de gaz et montrer le processus de remplir en ligne de concentration en gaz élevée

• Mode de connexion de prise d'aviation

• Applicable pour produire l'atterrisseur triple/verre formé d'IG /step

Les détails présentent du LJBZ3370

• section de 01 transferts

Mécanisme de revêtement de détection, détection automatique de bas-e film en différé

• machine à laver 02

Caractéristique principale :

• Utilisant 6 morceaux de pinceaux avec les cheveux mous de 0.1mm, peut laver le bas-e verre

• Le nouveau souffleur emploie le profil en aluminium (souffleur d'ornithorynque), la taille de la bouche d'air est ajusté par le bec en aluminium de canard de profil. Ceci peut réduire le nombre de vis de réglage, s'assurent que chaque vis n'est pas lâche, et évitent la résonance du souffleur.

• Le souffleur peut automatiquement ajuster la largeur du souffleur selon l'épaisseur

• La boîte d'opération avec l'affichage de vitesse de lavage, peut exactement montrer la vitesse de lavage (les 8-10m)

• Contrôle de température automatique de réservoir d'eau, système de réapprovisionnement d'eau

• Système européen de silencieux

• Matériel d'acier inoxydable

• section de 03 décharges

• Verre de stockage

• 04 inspection et section d'installation

La nouvelle structure de cette section est changée en structure de levage de poutre intégrée (double poutre). Il est facile d'inspecter et essuyer le verre

• section de 05 transferts

• Mesure automatique de l'épaisseur en verre. Elle peut être employée selon les besoins réels en travaillant.

• 06 pressant et section remplissante

Caractéristique principale :

• (3300mm*7000mm) le verre isolant long Ultra peut être comprimé

• Adopte la bande de conveyeur pour transférer le verre, moteur servo d'utilisations pour presser le verre

• La plaque de pression peut être ouverte pour l'entretien facile

• Pressurage du conseil avec la structure réglable garantir la durée de vie durable

• Remplissez automatiquement gaz d'argon d'effet de scellage significatif, un contenu plus élevé d'argon

• Placez les zones pour remplir taille différente de verre de méthode de scellage complémentaire réduit la perte d'argon

• Peut placer la valeur de gaz et montrer le processus du gaz de remplissage sur l'écran tactile

• Capteur de réaction rapide pour le contrôle permanent du processus de remplissage de gaz

• La concentration en gaz peut atteindre plus de 90%

• Aucun besoin aux forages sur le cadre d'entretoise

• Le gaz standard est gaz d'argon

• section de 07 décharges

• Verre de stockage

• Peut être relié à la machine le scellage

Données techniques

Taille en verre maximale	3300mm*7000mm
Taille en verre maximum pour le gaz de remplissage	3300mm*7000mm
Taille en verre minimale	280mm*450mm
Épaisseur en verre	3-30mm
Épaisseur en verre isolante	80mm
Vitesse de lavage en verre	2-10m/min
Vitesse en verre de convoyeur	45m/min
Brosses de lavage	3 paires de pinceaux avec des cheveux de 0.1mm
Approvisionnement en eau	Consommation d'eau : conductivité 0.5t/h : 40μs/cm
Alimentation en air	Écoulement : 1500L/min
Pression atmosphérique	≥0.8MPa
Puissance totale	3P 380V 50HZ 40KW
Dimension	47200*3500*4500mm
Poids	8500kg

Paramètres électriques

NOM	ORIGINE	MARQUE
PLC	L'Allemagne	SIEMENS
Appareil électrique de basse tension	L'Allemagne	SIEMENS
Convertisseur de fréquence	L'Allemagne	SIEMENS
Moteur servo pour le verre d'étape	Le Japon	FUJI
Commutateur photoélectrique	L'Allemagne	MALADE
Commutateur micro	Taïwan	TENDEZ
Le voyant de bouton et de signalisation	La France	SCHNEIDER
Écran tactile	Taïwan	WEINVIEW
Relais intermédiaire	Le Japon	OMRON
Moteur de brosse	La Chine	QINGHUA
Pompe à eau	La Chine	LINGXIAO
Guide	Taïwan	HIWIN
Composants pneumatiques	Taïwan	AIRTAC
Ligne d'IG sans gaz de remplissage en ligne

NOM	ORIGINE	MARQUE
Moteur servo	L'Allemagne	SIEMENS
PLC	L'Allemagne	SIEMENS
Appareil électrique de basse tension	L'Allemagne	SIEMENS
Convertisseur de fréquence	L'Allemagne	SIEMENS
Moteur de transfert	Taïwan	LINHAI
Moteur de brosse	Taïwan	LINHAI
Pompe à eau	La Chine	LINGXIAO
Guide	Taïwan	HIWIN
Composants pneumatiques	Taïwan	AIRTAC
Mesure électrique	La Chine	MIRAN
Commutateur photoélectrique	L'Allemagne	MALADE
Commutateur micro	Taïwan	TENDEZ
Le voyant de bouton et de signalisation	La France	SCHNEIDER
écran tactile	Taïwan	WEINVIEW
Relais intermédiaire	Le Japon	OMRON
Ligne d'IG avec le gaz remplissant en ligne

Machine butylique LJTB 03 d'extrudeuse

Données techniques

Pression de compression	10-18MPa
La température	110~140℃
Largeur en aluminium d'entretoise	6A-27A
Vitesse	0-40m/min
Diamètre de cylindre butylique	200mm
Alimentation en air	³ /min de 0.4m
Pression atmosphérique	≥0.6MPa
Puissance totale	380V, 5KW, 50HZ
Dimension	2600×680×1100mm (L×W×H)
poids	650kg
