LAVAGE EN VERRE EN VERRE PLAT DE JOINT DE MACHINE À LAVER EN VERRE HORIZONTALE ET MACHINE DE SÉCHAGE

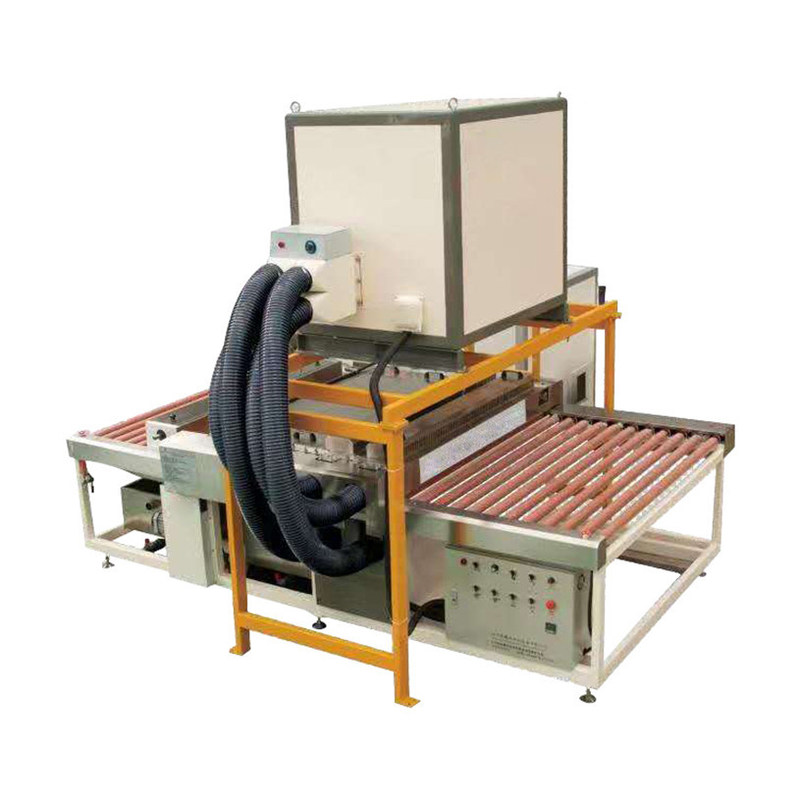

Application de nom de machine à laver en verre horizontale automatique

La machine à laver en verre horizontale automatique pour laver et sécher également des produits en verre, exécute le lavage automatique des produits de deux côtés en même temps, par l'intermédiaire des brosses supérieures et inférieures. L'équipement doit effectuer les opérations suivantes :

- Chargement en verre (automatique de la chaîne de fabrication) ;

- Lavage en verre (automatique) ;

- Séchage en verre (automatique) ;

- Déchargement (manuel).

• Caractéristiques de structure
  • La structure de machine est la structure assemblée d'alliage d'aluminium, jamais chute, avec la durée de vie permanente, et c'est la machine de rendement élevé qui peut économiser l'énergie de 70%. La machine est pour le verre de lavage avant le gâchage, après avoir affilé et avant l'impression d'écran.
  • D'autres pièces de structure sont une poudre de catégorie de dessus enduite qui est meilleure que la peinture et font la résistance de corrosion superficielle de machine
  • Tous les rouleaux en caoutchouc de transmission de la machine sont en caoutchouc vulcanisé avec l'axe SS304 (ils sont interdits pour entrer en contact avec les liquides acides.), qui peut réduire la pollution secondaire pour le verre provoqué par la rouille, pour réaliser des conditions pour Washington de haute qualité.
  • La section de lavage et d'autres pièces entrées en contact avec de l'eau sont faites de matériel en acier inoxydable pour réduire le problème secondaire de pollution et de rouille.
  • La section de lavage et la section de séchage peuvent être l'ascenseur en hausse max.to 350mm dans son ensemble, il est commode laver et maintenir que. Deux fois se protègent : protection de course de commande numérique, protection de commutateur de limite de sécurité.

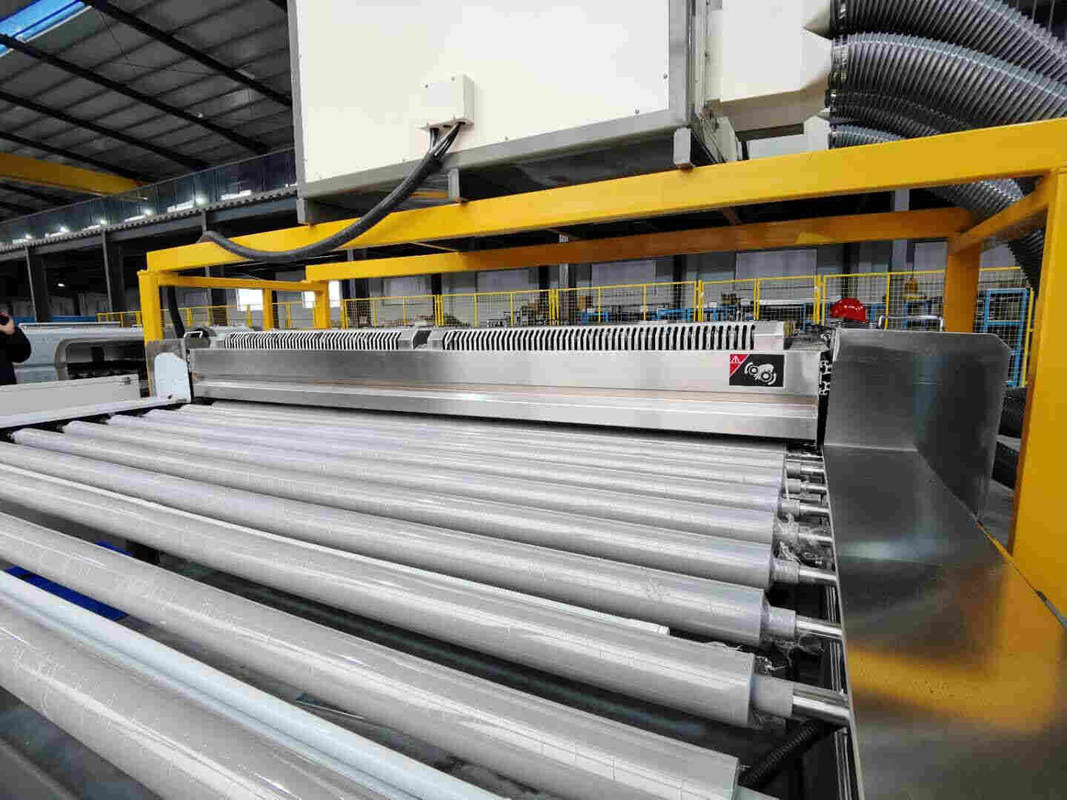

  • La machine a trois paires de brosses (φ160mm) avec l'axe SS304. Fonction en verre de lavage de LOW-E : peut laver le verre de LOW-E, le verre enduit enduit et solaire ordinaire sans n'importe quelle éraflure sur la surface.
  • La machine a deux paires de souffleur faites d'acier inoxydable et aluminium, qui a le grand vent et bon séchant l'effet. La machine a le système de chauffage à air.

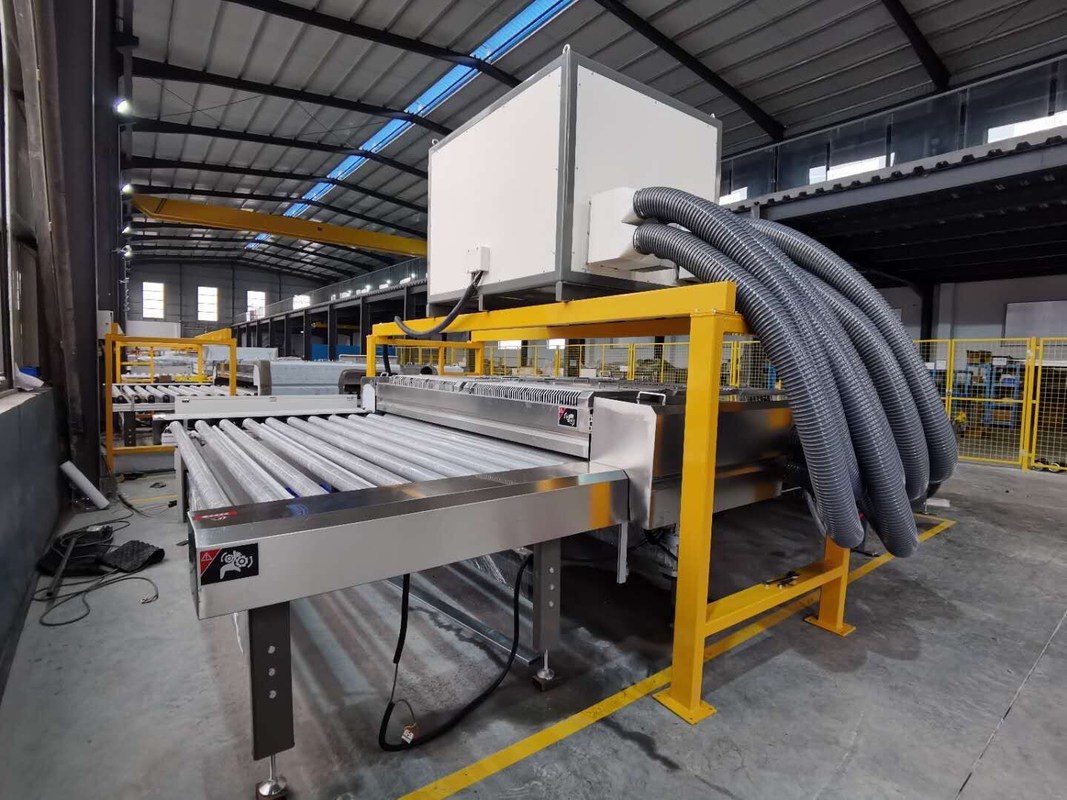

  • Le ventilateur a le filtre à air dans l'entrée d'air, le grand flux d'air et l'excellent effet de séchage. Le ventilateur entier est installé sur le dessus de la machine pour ménager de l'espace et il peut être levé ainsi que le lavage et section de séchage, et le filtre à air est du côté pour l'inspection et le nettoyage commodes. Le filtre à air est le besoin de nettoyer tous les 7 jours.
  • La motivation essentielle est commande de vitesse, contrôle de vitesse de fréquence et affichage numérique. Balayez la commande de rouleau de la section de lavage est a conduit par les moteurs supérieurs et inférieurs avec les ceintures distinctes. Avec les avantages des poulies des véhicules à moteur sans roue de tension, rotation flexible de brosse, haute précision, etc., brosses ayez la vitesse douce et la longue durée de vie et pouvez laver le verre spécial qui a besoin de dégagement de haute qualité.

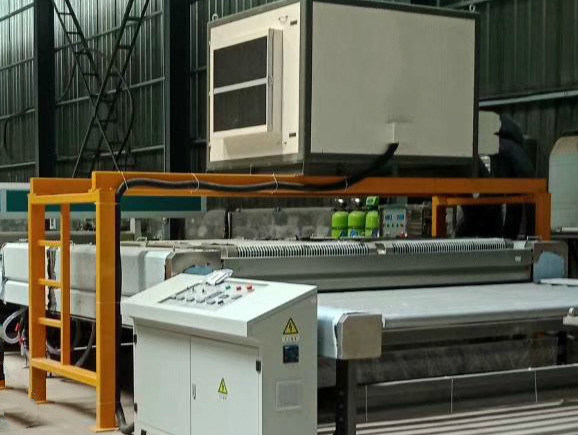

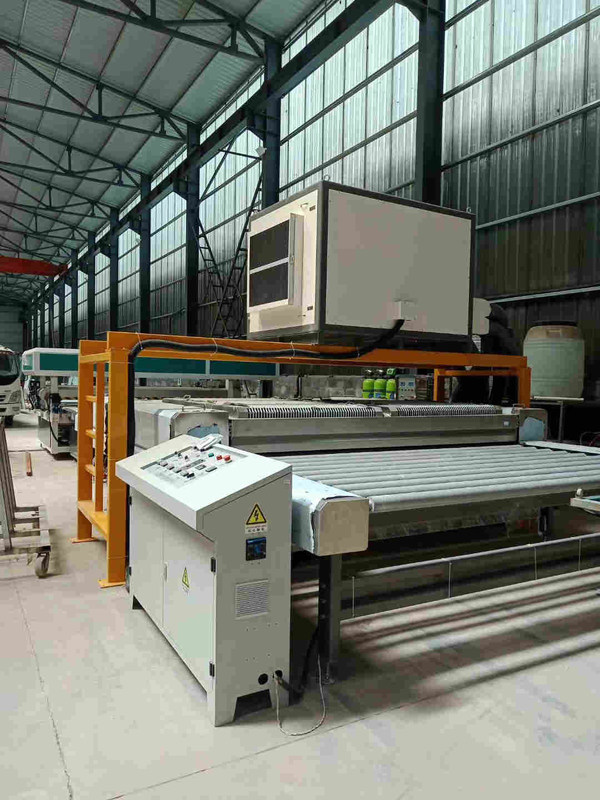

  • La machine est contrôle par le bouton mécanique et avec l'affichage numérique, qui est commode de l'opération de travailleurs. C'est le meilleur choix pour le travail d'économie si reliez à d'autres machines. La conversion de fréquence reliée, l'autre machine peut commander la vitesse de machine à laver.
  • Les réservoirs d'eau de la machine sont mobiles et près de la machine qui est facile pour le nettoyage, l'eau changeante, la vérification, etc., et font l'effet de lavage mieux.
• Paramètres techniques

• • Max. Glass Width : 2600mm
  • Min. Glass Size : 400mm*400mm ont mis directement

300*300mm mis dans la diagonale

(limite pour mettre le verre des côtés gauches et droits dans la rangée simple)

• Épaisseur en verre : 3mm-25mm (affichage numérique)
• Gamme de vitesse : Vmax=1-12m/min (épaisseur en verre à moins de 3-25mm)
• Vitesse en caoutchouc de rouleau et de rouleau de brosse : ajustement de fréquence.
• Hauteur de travail : (900±25) millimètre
• Puissance totale : 35KW
• Source d'eau : eau en circulation, eau de ville, et eau désionisée (les acheteurs doivent préparer l'équipement désionisé de l'eau seuls. )
• Alimentation d'énergie : 440V, 60HZ
• Dimension de machine (L*W*H) : 5500*4500*2840mm
• Poids de machine : 3840KG

• Configuration principale de pièces

• Moteur de motivation essentielle : Zhejiang
• Moteur de brosse : Zhejiang
• Ventilateur à haute pression : Guangdong
• Pompe à eau : Hunan
• Brosse : Anhui
• Inverseur : Rexorth/Frecon
• Tout le panneau d'acier inoxydable, souffleur : Guangdong
• Réservoir et couvertures d'eau d'acier inoxydable : Guangdong
• Rouleaux de transmission : Guangdong
• Composantes principales dans l'armoire de commande : Schneider

IV. norme d'essai et d'acceptation

Norme d'essai et d'acceptation : en référence à la norme GB/T1.1-2009, vérifiez le verre avec le fond et les lampes noirs de la direction verticale en verre, là si aucune marque d'eau, aucune marque de rouleau, aucune éraflure sur le verre, et le verre est sec, pas ne se frappait et aucune déviation de transmission.

V. Machine Layout

Liste de pièces
