Détails sur le produit:
|
Nom de machine: | Machine de scellage automatique | Taille maximum: | 2500*4000 |
---|---|---|---|
Épaisseur en verre: | 58 millimètres | Type de machine: | Nouveau |
Utilisant la manière: | Verre isolant de scellage | Garantie: | 1 an |
Marque: | Verre de Lijiang | ||
Surligner: | Extrudeuse en verre isolante de mastic,extrudeuse en verre de mastic de 58mm,Robot en verre isolant de mastic |

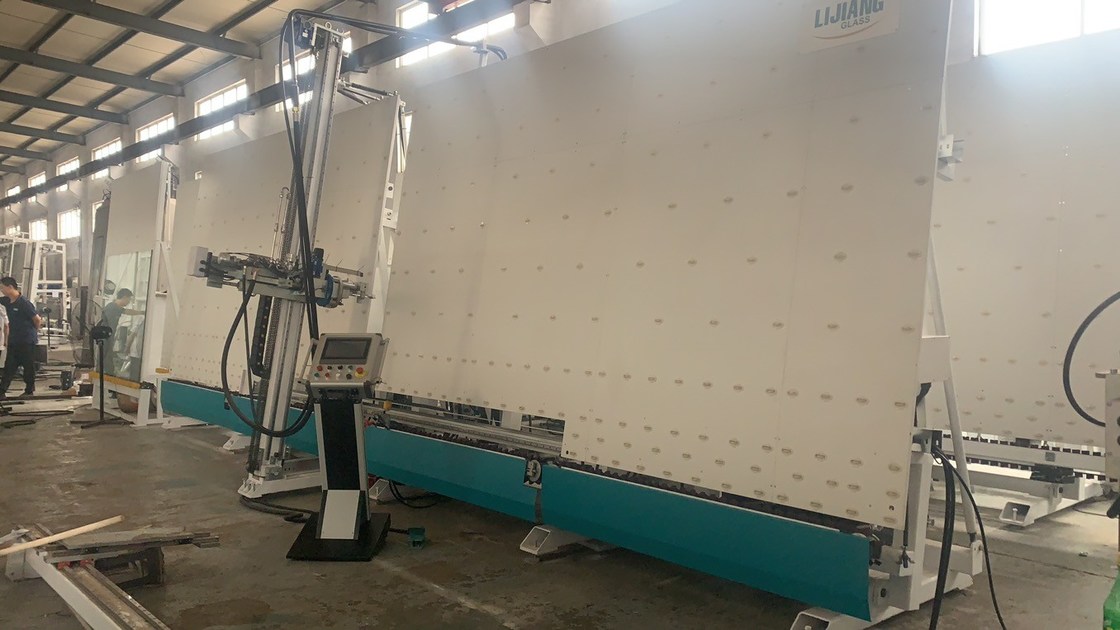

Mastics en verre isolants verticaux automatiques scellant la machine de robot
一. Spécifications
Modèle | LJTJ2540D |
Puissance de tension | 380V 13KW |
Pression atmosphérique | 0.5~0.7Mpa |
Pression de expulsion | 32Mpa |
Taille de Max.Glass | 2500*4000mm |
Taille de Min.Glass | 400*300mm |
Épaisseur en verre | 12~56mm |
Vitesse fonctionnante | 5~40m/min |
Dimension hors-tout | 11000*1500*4500mm |
2,2 bruit de machine
Niveau de pression acoustique de la classification A | |
État de réserve | État fonctionnant |
DB 50 | DB 85 |
二. Fonction et caractéristique
la machine 1.The convient à l'entreprise de traitement profonde en verre, automation élevée, réduisent l'intensité de travail, sauvent la main d'oeuvre, améliorer l'efficacité de production
2. machine entière adopter l'interface homme-machine d'écran tactile, avec la fonction de mémoire.
le mastic 3.After de revêtement, le bord en verre et le coin est plein sans bulles d'air, surface douce, aucun besoin d'éplucher le coin
4. Utilisant deux ensembles de circuit d'alimentation indépendant de mastic (dispositif de mélange y compris), deux genres de mastics commutent rapidement, dans l'opération d'un-bouton facilement (modèle II)
la largeur 5.The de la machine est 1.5m, petite surface couverte, ménagent de l'espace
6. La troisième section peut préenregistrer le verre pour améliorer l'efficacité effectivement
7.The que la plus petite taille en verre isolante peut être traitée est 400*300mm
anti périphérique en mode bloc 8.Equipped dans le mélangeur
9. Le système de servocommande adopte la marque de renommée mondiale (Japon YASKAWA), la représentation est stable
10. transmission d'axe pour faire le verre étant transféré sans à-coup avec le positionnement précis.
11. le type spécial ceinture de V de transmission pour éviter le mastic collant sur la ceinture, assurent le bord en verre propre, type bloc de V est variable.
12. Les pièces de rechange sont produites avec la standardisation élevée et la haute précision, s'assurent que la machine peut être utilisée avec la stabilité à long terme
13.Suitable pour le glaçage triple.
la roue 14.Conveying sur le panneau arrière adopte la roue incorporée, pour s'assurer le verre soit transportée sans à-coup
Caractéristiques principales :
• Machine de scellage de commandes système du Japon Yaskawa, complètement automatique et à haute efficacité servo
• 4 sections, verre d'entreposage en boîte
• Courroie Adopt, transfert doux et position précise
• Automatiquement coins en verre de réparation avec le grattoir et le rouleau
• Automatiquement taille en verre de mesure, profondeur de colle (30mm)
• Chaque automatique-fonction est avec l'opération manuelle
• Peut enduire le double verre
• Formez le verre avec les bords facultatifs, verre d'étape, le verre triple (facultatif)
• Un ensemble de pompe de gavage commande deux groupes de mastics (facultatifs)
• Peut employer les mastics structurels de silicone, de polysulfure et de silicone
• La tête de colle est dans l'avant de la machine, qui est facile pour le verre de revêtement d'étape
• Peut être reliée à la chaîne de fabrication en verre l'isolation
• Avec la fonction de balayage de code (facultative)
Données techniques
Taille en verre maximale | 2500*4000mm |
Taille en verre minimale | 400*300mm |
Épaisseur en verre | 12-50mm |
Vitesse fonctionnante | 5-40m/min |
Pression atmosphérique | ≥0.6MPa |
Pression de compression | 32MPa |
Puissance de tension | 380V 15kw |
Dimension hors-tout | 11000*2000*3500mm |
Paramètres électriques
NOM | ORIGINE | MARQUE |
Moteur servo | Le Japon | YASKAWA |
Conducteur servo | Le Japon | YASKAWA |
Unité centrale de traitement | Le Japon | YASKAWA |
Composant de basse tension | L'Allemagne | SIEMENS |
Voie de guidage | Taïwan | HIWIN |
Alimentation d'énergie de changement | Taïwan | MW |
Commutateur de capteur | La Corée | AUTONICS |
Composant pneumatique | Le Japon | SMC |
Écran tactile | La Chine | GAOSHAN |
Moteur servo | Le Japon | YASKAWA |
Conducteur servo | Le Japon | YASKAWA |
Produits connexes de VERRE de LIJIANG
Verre 200KG 400kg 600kg 800kg Jib Crane en porte-à-faux pour le verre lamilated en verre isolant
Grue en porte-à-faux en verre avec le surgeon de levage
1.Suitable pour le verre isolant en mouvement, verre trempé, mur rideau en verre, construction sur place du traitement profond en verre et
verre photovoltaïque solaire.
la portance 2.Maximum est 300Kg, maximum la taille qu'en verre peut atteindre à 8m (longueur) ×4m (largeur).
3.It peut tourner le verre avec le divers degré.
4.Equipped avec la fonction de stockage de gaz, la machine peut continuer de fonctionner 20 minutes sans gaz.
Paramètres :
Poids de Max Glass | 500KG | |
Angle de rotation |
Tournez 90° Secousse 90° |
À gauche et à droite En haut et en bas |
Tasses d'aspiration | 6 morceaux | |
Matériaux de tasse | Silicone | |
Glissement de la méthode | Manuel | |
Taille de colonne | 4 mètres | Fonction de stockage de gaz |
Longueur de bras | 4 mètres | |
Pièces de contrôle aérien | Airtac |
Poids de Max Glass | 400KG | |
Angle de rotation |
Tournez 90° Secousse 90° |
À gauche et à droite En haut et en bas |
Tasses d'aspiration | 2 morceaux | |
Matériaux de tasses | Silione | |
Glissement de la méthode | Manuel | |
Taille de colonne | 4 mètres | Fonction de stockage de gaz |
Longueur de bras | 4 mètres | |
Pièces de contrôle aérien | Airtac |
Poids de Max Glass | 360KG | |
Angle de rotation | 90° | À gauche et à droite |
Tasses d'aspiration | 4 morceaux | |
Matériaux de tasses | Silicone | |
Glissement de la méthode | Manuel | |
Taille de colonne | 4 mètres | Fonction de stockage de gaz |
Longueur de bras | 4 mètres | |
Pièces de contrôle aérien | Airtac |
Poids de Max Glass | 360KG | |
Angle de rotation | 90° | À gauche et à droite |
Tasses d'aspiration | 4 morceaux | |
Matériaux de tasses | Silicone | |
Glissement de la méthode | Manuel | |
Taille de colonne | 4 mètres | Fonction de stockage de gaz |
Longueur de bras | 4 mètres | |
Pièces de contrôle aérien | Airtac |
Utilisation pour
- Chaîne de production en verre isolante,
- Installation du système en verre de mur rideau,
- Chargeant et déchargeant la feuille en verre sur la table de taille du verre,
- Installation du pare-brise de voiture.
Poussoir électrique en verre KX4 de tasse d'aspiration de vide
Nom de produit
|
Poussoir en verre pneumatique de vide
|
||
Taille millimètre de tasse d'aspiration
|
300mm (la taille standard unifiée de tasse d'aspiration, chaque dispositif peut être employée en commun)
|
||
Seule tasse d'aspiration soutenant le kilogramme
|
100KG (la charge réelle d'essai peut atteindre plus que 180KG)
|
||
Fonction de rotation
|
rotation 360° manuelle (dispositif allégeant le travail, sûr spécial et fiable, facile à utiliser)
|
||
Fonction de secousse
|
secousse pneumatique de 90°
|
||
C.C de tension
|
DC12V (2 batteries intégrées pendant la longue vie de batterie)
|
||
Résistance
|
Il peut être employé pendant 3-5 jours après une charge, et 2 batteries peuvent être utilisées alternativement
|
||
Tige millimètre d'extension
|
500MM (la longueur d'un côté, des caractéristiques en verre spéciales peut être adaptée aux besoins du client)
|
||
Système de contrôle
|
Aspiration et libération à télécommande de câble, facultatif à télécommande sans fil.
|
||
Personnalisable
|
Note : Elle peut être adaptée aux besoins du client selon les exigences de votre société, la taille d'objet et le poids de processus spécifiques.
|
||
Norme de poids
|
Densité en verre conventionnelle 2.5÷1000 000 en verre de × d'épaisseur de × de largeur de × de poids = de longueur = poids en verre
Exemple : 3660×2440×19×2.5÷1000 000=424KG |
||
Facteur de sécurité
|
Selon les règles de sécurité européennes de la CE sur l'équipement de levage et les règles de sécurité dans les règlements de prévention des accidents allemands UVV 18 et Vbg 9a, le meilleur facteur de sécurité pour des écarteurs de vide est 2,0. Par exemple, la force simple d'aspiration de la tasse de l'aspiration FSRL280 est 3139N, divisé par le facteur de sécurité 2,0, la charge est 1570N.
|
En tant que fabrication en verre isolante de machine de professinal en Chine, excepté le matériel tel que le tamis de Moleculaer et l'entretoise et le mastic en aluminium. Nous sommes bons pour develping et produire la chaîne de production de traitement en verre insulaing verticale automatique, bas-e egde en verre vertical supprimant la machine, chaîne de production en verre insulaiting de robot d'automatice et ainsi de suite.
