Détails sur le produit:
|
Nom de production: | Mastics en verre isolants scellant la machine de robot | Taille en verre maximum: | 2500mm*4000mm |
---|---|---|---|
Taille en verre minimum: | 400mm*300mm | Épaisseur en verre: | 12-56mm |
Machine à laver: | Acier inoxydable | Presse à mouler: | Points réglables |
Garantie: | 1 an | Marque: | Verre de Lijiang |
Surligner: | Mastics automatiques scellant le robot,Mastics verticaux scellant le robot,Mastics en verre isolants scellant le robot |

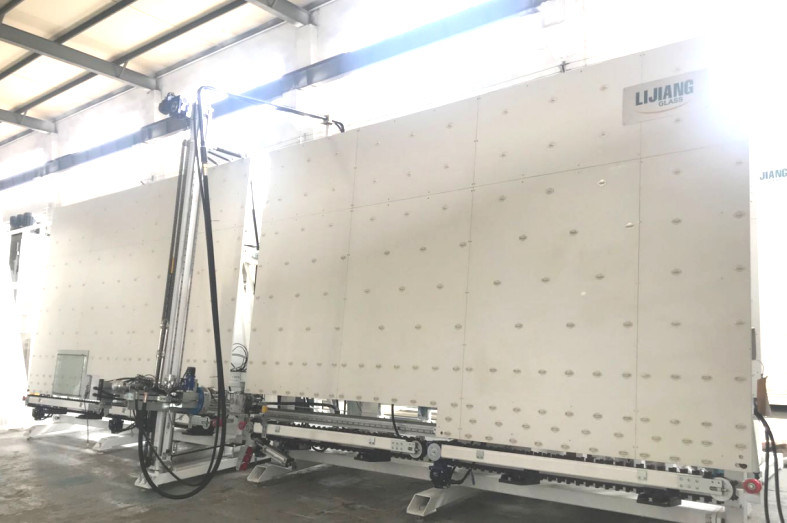

Mastics en verre isolants verticaux automatiques scellant la machine de robot
Caractéristiques principales de machine de scellage en verre isolante de robot :
• Machine de scellage de commandes système du Japon Yaskawa, complètement automatique et à haute efficacité servo
• 4 sections, verre d'entreposage en boîte
• Courroie Adopt, transfert doux et position précise
• Automatiquement coins en verre de réparation avec le grattoir et le rouleau
• Automatiquement taille en verre de mesure, profondeur de colle (30mm)
• Chaque automatique-fonction est avec l'opération manuelle
• Peut enduire le double verre
• Formez le verre avec les bords facultatifs, verre d'étape, le verre triple (facultatif)
• Un ensemble de pompe de gavage commande deux groupes de mastics (facultatifs)
• Peut employer les mastics structurels de silicone, de polysulfure et de silicone
• La tête de colle est dans l'avant de la machine, qui est facile pour le verre de revêtement d'étape
• Peut être reliée à la chaîne de fabrication en verre l'isolation
• Avec la fonction de balayage de code (facultative)
Spécifications de robot de scellage en verre isolant
Modèle | LJTJ2540D |
Puissance de tension | 380V 13KW |
Pression atmosphérique | 0.5~0.7Mpa |
Pression de expulsion | 32Mpa |
Taille de Max.Glass | 2500*4000mm |
Taille de Min.Glass | 400*300mm |
Épaisseur en verre | 12~56mm |
Vitesse fonctionnante | 5~40m/min |
Dimension hors-tout | 11000*1500*4500mm |
2,2 bruit de machine
Niveau de pression acoustique de la classification A | |
État de réserve | État fonctionnant |
DB 50 | DB 85 |
Fonction et caractéristique de machine de scellage en verre isolante
la machine 1.The convient à l'entreprise de traitement profonde en verre, automation élevée, réduisent l'intensité de travail, sauvent la main d'oeuvre, améliorer l'efficacité de production
2. machine entière adopter l'interface homme-machine d'écran tactile, avec la fonction de mémoire.
le mastic 3.After de revêtement, le bord en verre et le coin est plein sans bulles d'air, surface douce, aucun besoin d'éplucher le coin
4. Utilisant deux ensembles de circuit d'alimentation indépendant de mastic (dispositif de mélange y compris), deux genres de mastics commutent rapidement, dans l'opération d'un-bouton facilement (modèle II)
la largeur 5.The de la machine est 1.5m, petite surface couverte, ménagent de l'espace
6. La troisième section peut préenregistrer le verre pour améliorer l'efficacité effectivement
7.The que la plus petite taille en verre isolante peut être traitée est 400*300mm
anti périphérique en mode bloc 8.Equipped dans le mélangeur
9. Le système de servocommande adopte la marque de renommée mondiale (Japon YASKAWA), la représentation est stable
10. transmission d'axe pour faire le verre étant transféré sans à-coup avec le positionnement précis.
11. le type spécial ceinture de V de transmission pour éviter le mastic collant sur la ceinture, assurent le bord en verre propre, type bloc de V est variable.
12. Les pièces de rechange sont produites avec la standardisation élevée et la haute précision, s'assurent que la machine peut être utilisée avec la stabilité à long terme
13.Suitable pour le glaçage triple.
la roue 14.Conveying sur le panneau arrière adopte la roue incorporée, pour s'assurer le verre soit transportée sans à-coup
Données techniques
Taille en verre maximale | 2500*4000mm |
Taille en verre minimale | 400*300mm |
Épaisseur en verre | 12-50mm |
Vitesse fonctionnante | 5-40m/min |
Pression atmosphérique | ≥0.6MPa |
Pression de compression | 32MPa |
Puissance de tension | 380V 15kw |
Dimension hors-tout | 11000*2000*3500mm |
Paramètres électriques
NOM | ORIGINE | MARQUE |
Moteur servo | Le Japon | YASKAWA |
Conducteur servo | Le Japon | YASKAWA |
Unité centrale de traitement | Le Japon | YASKAWA |
Composant de basse tension | L'Allemagne | SIEMENS |
Voie de guidage | Taïwan | HIWIN |
Alimentation d'énergie de changement | Taïwan | MW |
Commutateur de capteur | La Corée | AUTONICS |
Composant pneumatique | Le Japon | SMC |
Écran tactile | La Chine | GAOSHAN |
Moteur servo | Le Japon | YASKAWA |
Conducteur servo | Le Japon | YASKAWA |
Produits connexes de VERRE de LIJIANG
Chaîne de production en verre verticale de double vitrage avec la fonction facultative remplissante de gaz d'argon
Les détails présentent du LJBZ2535G
La chaîne de fabrication en verre isolante remplissante de gaz d'argon a 7 sections totalement :
section de 01 transferts ;
machine à laver 02 ;
section de 03 décharges ;
04 inspection et section d'installation ;
section de 05 transferts ;
06 pressant et section remplissante ;
section de 07 décharges.
• section de 01 transferts
Mécanisme de revêtement de détection, détection automatique de bas-e film en différé
• machine à laver 02
Caractéristique principale :
• Utilisant 6 morceaux de pinceaux avec les cheveux mous de 0.1mm, peut laver le bas-e verre
• Prélavage (facultatif)
• Le nouveau souffleur emploie le profil en aluminium (souffleur d'ornithorynque), la taille de la bouche d'air est ajusté par le bec en aluminium de canard de profil. Ceci peut réduire le nombre de vis de réglage, s'assurent que chaque vis n'est pas lâche, et évitent la résonance du souffleur.
• Le souffleur peut automatiquement ajuster la largeur du souffleur selon l'épaisseur
• La boîte d'opération avec l'affichage de vitesse de lavage, peut exactement montrer la vitesse de lavage (les 8-10m)
• Contrôle de température automatique de réservoir d'eau, système de réapprovisionnement d'eau
• Système européen de silencieux
• Matériel d'acier inoxydable
• section de 03 décharges
• Verre de stockage
• 04 inspection et section d'installation
La nouvelle structure de cette section est changée en structure de levage de poutre intégrée (double poutre). Il est facile d'inspecter et essuyer le verre
• section de 05 transferts
• Mesure automatique de l'épaisseur en verre. Elle peut être employée selon les besoins réels en travaillant.
• 06 pressant et section remplissante
L'avantage spécial du conseil pressant de verre :
Caractéristique principale :
• (2500mm*3500mm) le verre isolant long Ultra peut être comprimé deux fois
• Adopte la bande de conveyeur pour transférer le verre, moteur servo d'utilisations pour presser le verre
• La plaque de pression peut être ouverte pour l'entretien facile
• Pressurage du conseil avec la structure réglable garantir la durée de vie durable
• Remplissez automatiquement gaz d'argon d'effet de scellage significatif, un contenu plus élevé d'argon
• Placez les zones pour remplir taille différente de verre de méthode de scellage complémentaire réduit la perte d'argon
• Peut placer la valeur de gaz et montrer le processus du gaz de remplissage sur l'écran tactile
• Capteur de réaction rapide pour le contrôle permanent du processus de remplissage de gaz
• La concentration en gaz peut atteindre plus de 90%
• Aucun besoin aux forages sur le cadre d'entretoise
• Le gaz standard est gaz d'argon
• section de 07 décharges
• Verre de stockage
• Peut être relié à la machine le scellage
Données techniques
Taille en verre maximale | 2500mm*3500mm |
Taille en verre maximum pour le gaz de remplissage | 2500mm*3200mm |
Taille en verre minimale | 280mm*450mm |
Épaisseur en verre | 3-15mm |
Épaisseur en verre isolante | 60mm |
Vitesse de lavage en verre | 2-10m/min |
Vitesse en verre de convoyeur | 45m/min |
Brosses de lavage | 3 paires de pinceaux avec des cheveux de 0.1mm |
Approvisionnement en eau | Consommation d'eau : conductivité 0.5t/h : 40μs/cm |
Alimentation en air | Écoulement : 0.8m/min |
Pression atmosphérique | ≥0.8MPa |
Puissance totale | 3P 380V 50HZ 40KW |
Dimension | 23500*3500*3700mm |
Poids | 6500kg |
Paramètres électriques
NOM | ORIGINE | MARQUE |
Moteur servo | L'Allemagne | SIEMENS |
PLC | L'Allemagne | SIEMENS |
Appareil électrique de basse tension | L'Allemagne | SIEMENS |
Convertisseur de fréquence | L'Allemagne | SIEMENS |
Moteur de transfert | Taïwan | LINHAI |
Moteur de brosse | Taïwan | LINHAI |
Pompe à eau | La Chine | LINGXIAO |
Guide | Taïwan | HIWIN |
Composants pneumatiques | Taïwan | AIRTAC |
Mesure électrique | La Chine | MIRAN |
Commutateur photoélectrique | L'Allemagne | MALADE |
Commutateur micro | Taïwan | TENDEZ |
Le voyant de bouton et de signalisation | La France | SCHNEIDER |
écran tactile | Taïwan | WEINVIEW |
Relais intermédiaire | Le Japon | OMRON |
Ligne d'IG avec le gaz remplissant en ligne |
Caractéristiques principales de la ligne rapide superbe d'IG
• Deux morceaux d'IGU pourraient être pressés et le gaz rempli dans une fois le temps, chaque IGU pourrait remplir gaz d'argon plus de 90%
• Peut mieux être empêché la partie le pressurage à être hors de forme en pressant deux morceaux d'IGU dans une fois le temps. Peut atteindre 27s pour chaque le double verre de 1m*1m, l'amélioration de l'efficacité de travail fortement
• Chaîne de fabrication ultra-rapide d'IG, nous avons obtenu des propriétés industrielles en Chine en 2019
• Solution du problème d'attendre travailler au robot de scellage. Installation de deux cadres d'entretoise pour deux IGU par un ouvrier
• Taille en verre automatiquement de mesure et étiquetage (on peut permettre l'étiquetage avant le pressing et après pressurage) avec le système d'ERP (facultatif)
• De la pièce de transfert à presser la partie, chaque partie est divisée
• Approprié à la production en série dans une usine. Vitesse ultra-rapide
