Détails sur le produit:
|
| Nom de production: | Chaîne de fabrication isolante en verre | Taille remplissante maximum: | 2500mm*7000mm |
|---|---|---|---|
| Concentration en gaz: | >98% | Gaz: | gaz d'argon |
| Garantie: | 1 an | Marque: | Verre de Lijiang |
| Surligner: | Chaîne de production en verre isolante d'écran tactile,chaîne de production en verre isolante de 98%,Machine de double vitrage d'écran tactile |
||

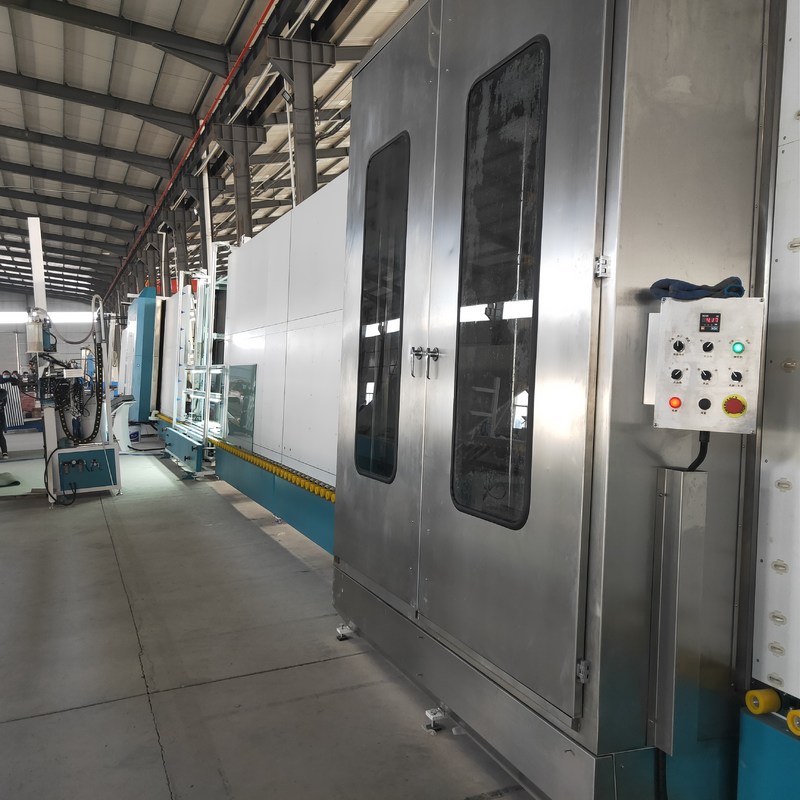

Écran tactile actionnant la chaîne de fabrication en verre isolante commode avec le remplissage de gaz d'argon de 98%
La chaîne de fabrication en verre isolante de verticale automatique de LJBZ2570PG a les fonctions suivantes : Verre plat de lavage, installant le cadre en aluminium, pressant les unités normales d'IG, pressant de doubles unités d'IG, pressant de doubles unités des trois-couches IG.
LJBZ2570PG est un équipement spécial dans la production d'isoler le verre avec la bande en aluminium, qui a beaucoup d'avantages, tels que la petite empreinte de pas, représentation fiable, rendement élevé, entretien commode et ainsi de suite.
Caractéristique principale de chaîne de production en verre isolante de taille enorme
●interface d'écran tactile, système de contrôle de PLC de l'Allemagne Siemens
●Identification automatique de verre enduit et bas-e
●La machine à laver adopte le dispositif matériel et imperméable de solides solubles
Réservoir d'eau avec le système de lavage de contrôle et d'eau d'automatictemperature
●3 paires de pinceaux peuvent laver en ligne et bas-e verre en différé
●Début de fan d'air et établissement automatiques d'arrêt
●Système de chauffage à air
●Système de réduction du bruit
●Affichage en ligne de vitesse de lavage
●Conseil pressant réglable pour continuer le plat presser la surface directement
●Mode de connexion de prise d'aviation
Applicable pour produire IG triple et IG formé
●Travail intermittent intelligent, énergie économisante
Paramètres principaux de chaîne de fabrication en verre isolante automatique
| Alimentation d'énergie | Tension | 380 |
| Fréquence | 60 | |
| Puissance totale | kilowatt | ≈42 |
| Vitesse de lavage | m/min | 2~10 |
| Vitesse de Max.working | m/min | 45 |
| Taille de Min.glass | millimètre | 450×280 |
| Taille de Max.glass | millimètre | 2500×7000 |
| Épaisseur en verre de lavage | millimètre | 3~15 |
| Épaisseur en verre de Max.insulating | millimètre | 60 |
| Taille de convoyeur | millimètre | 500 |
| Consommation totale de gaz | L/min | 1500 |
La machine de développement en verre isolante adopte le système de contrôle de Siemens, équipé de l'écran tactile de haute résolution, l'opérateur peut modifier les paramètres fonctionnants de la chaîne de production à tout moment, et peut clairement montrer le statut de chaque signal d'entrée et sortie, qui est commode pour l'entretien régulier de la machine.
LJBZ2570PG déchargeant la section.
LJBZ2500PG n'est pas approprié au verre d'arc ou au verre tordu parce que l'avion à l'intérieur de la section de pressurage est immuable.
LJBZ2500PG est une presse à mouler avec une nouvelle technologie de gaz remplissant. Cet équipement convient au pressing en verre de technologie élevée et nouvelle et à la machine de gaz remplissant avec de divers gaz ou gaz mélangés. Puisque le système de contrôle détecte les types préréglés de gaz (rapport de mélange y compris des gaz mélangés) et le débit avant chaque gaz ou mélange est rempli de verre isolant.
Le pressing en verre de LJBZ2500PG et la section de gaz remplissant convient à presser de doubles unités d'IG ou unités de la trois-couche IG en même temps. Toutes sortes de verre plat (verre enduit y compris et verre verre-maintenu) peuvent être pressées par cette machine.
LJBZ2500PG peut être employé pour mesurer la concentration en gaz du verre isolant sur la ligne. L'appareil de mesure devant l'équipement peut exactement mesurer la taille et l'épaisseur du verre et calculer la quantité de gaz a eu besoin.
LJBZ2500PG peut presser et remplir le gaz dans deux morceaux d'unités d'IG dont la longueur est moins de 1.5m en même temps, qui améliorent considérablement l'efficacité de production, particulièrement pour le verre dont la longueur est moins de 1.5m.
Caractéristiques principales
• Deux morceaux d'IGU pourraient être pressés et le gaz rempli dans une fois le temps, chaque IGU pourrait remplir gaz d'argon plus de 90%
• Peut mieux être empêché la partie le pressurage à être hors de forme en pressant deux morceaux d'IGU dans une fois le temps. Peut atteindre 27s pour chaque le double verre de 1m*1m, l'amélioration de l'efficacité de travail fortement
• Chaîne de fabrication ultra-rapide d'IG, nous avons obtenu des propriétés industrielles en Chine en 2019
• De la pièce de transfert à presser la partie, chaque partie est divisée
• Approprié à la production en série dans une usine. Vitesse ultra-rapide
• Solution du problème d'attendre travailler au robot de scellage. Installation de deux cadres d'entretoise pour deux IGU par un ouvrier
• Taille en verre automatiquement de mesure et étiquetage (on peut permettre l'étiquetage avant le pressing et après pressurage) avec le système d'ERP (facultatif)
Données techniques
| Taille en verre maximale | 2500mm*7000mm |
| Taille en verre maximum pour le gaz de remplissage | 2500mm*7000mm |
| Taille en verre minimale | 280mm*450mm |
| Épaisseur en verre | 3-15mm |
| Épaisseur en verre isolante | 60mm |
| Vitesse de lavage en verre | 2-10m/min |
| Vitesse en verre de convoyeur | 45m/min |
| Brosses de lavage | 3 paires de pinceaux avec des cheveux de 0.1mm |
| Approvisionnement en eau | Consommation d'eau : conductivité 0.5t/h : 40μs/cm |
| Alimentation en air | Écoulement : 0.8m/min |
| Pression atmosphérique | ≥0.8MPa |
| Puissance totale | 3P 380V 50HZ 54.5KW |
| épaisseur en verre plate | 3-30mm |
D'autres produits de VERRE de LIJIANG
Machine de remplissage de gaz d'argon avec l'écran tactile
Cette machine de remplissage de gaz d'argon est machine de remplissage manuelle, mais elle a l'écran tactile pour montrer combien la valeur de gaz d'argon. Et cette machine de remplissage peut placer combien de valeur de gaz vous voulez verser dans le verre isolant.
Types de la machine de remplissage de gaz d'argon
Machine de remplissage manuelle générale de gaz d'argon et nouvelle machine de remplissage rapide de gaz d'argon
Machine de remplissage manuelle en verre isolante de gaz d'argon pour le gaz remplissant d'argon
Le type de machine de remplissage isolante intelligente de gaz en verre LJCJ02 est un équipement spécial pour remplir verre isolant. Le dispositif par le micro-ordinateur et importé du capteur pour former un système de contrôle de boucle bloquée, niveau élevé d'équipement intelligent, contrôle précis, concentration pneumatique réglable, efficacité de remplissage est haut, l'opération est simple. Il est essentiel d'améliorer plus loin la représentation de l'équipement en verre creux.
1. Caractéristique principale
• Il est employé pour remplir argon dans le verre isolant
• Haut effectivement, tenu compte de quatre morceaux d'IGU
• Quand le gaz est plein, il alarmera et s'arrêtera automatiquement
• Peut placer et montrer les données de la valeur de gaz
2. Caractéristiques et date technique :
| Article | Valeur |
| Alimentation d'énergie | AC220 V 50Hz |
| 0.5kw | |
| Dimension de découpe | 600X400X1210mm |
| Poids net de machine | 40kg |
3. La structure principale de la production
La machine de remplissage de gaz comporte des pièces d'arbre. Il y a gaz remplissant, contrôle et détection. La pièce de gaz remplissant comporte principalement le circuit de débouché, renvoie le circuit et la soupape de commande. La pièce de contrôleur comporte principalement l'écran tactile, l'alarme de bouton de commutateur, de contrôle de sélection de groupe de début, de contrôleur et de sonnerie. La pièce de détection comporte principalement le capteur.
4. Les conditions de l'utilisation
source de gaz d'argon 1.The : pression 0.2Mpa.
La source de machine de compresseur d'air : pression 0.4Mpa.
L'utilisation de l'environnement : le ℃ 0~40, aucune condensation, le panneau d'opération et la boîte de contrôle ne peuvent avoir l'intrusion de l'eau.
inflation 5.Before pour ajuster les paramètres techniques
5,1 l'ajustement du gaz d'argon traversent la soupape de commande sur le panneau, ajustent l'écoulement de l'argon, l'argon est plus l'écoulement en verre être plus petit petit, de sorte qu'il puisse améliorer l'exactitude du système de contrôle, mais également peut empêcher le verre cassé ; au début du meilleur coulera vers le bas, quand l'opérateur peut opérer après une augmentation progressive de l'écoulement de gaz augmente le taux d'inflation, améliorer l'efficacité de travail, mais l'utilisation initiale de l'écoulement de gaz doit être ajustée sur un minimum, et puis graduellement l'augmentation, mais pas la vitesse d'ajustement d'inflation est trop rapide, autrement elle endommagera la cavité en verre de cavité de couche de séparation avec de l'air et l'argon, réduisant l'exactitude de la concentration en gaz et de la détection de concentration en gaz.
5,2 arrangement de pression d'inflation : Afin d'éviter les doubles dommages en verre en raison de la pression d'inflation élevée. nous devons faire la pression d'utilisation est 0.2mpa, ajustons la valve de réduction de gaz d'argon au panneau de commande dans 0.1-0.2mpa, à l'intérieur de la boîte de machines, transformons la ressource d'air en machines comprimées d'air en 0.4mpa.
Selon la taille du verre isolant et du taux d'inflation pour fixer les limites supérieures et inférieures de la pression, quand le double verre de plus grand que 1,5 m X 1,5 m, la ressource d'air en compresseur d'air a correctement ajusté une plus grande valeur.
6. installation et ajustement
6,1 l'équipement a placé sans à-coup, prête l'attention pour empêcher la chute et le contrôleur et le système de contrôle de dommages.
6,2 reliez la prise de puissance, l'interface d'air total, le tuyau de débouché et le tuyau de retour.
5. installation et ajustement
5,1 l'équipement a placé sans à-coup, prête l'attention pour empêcher la chute et le contrôleur et le système de contrôle de dommages.
5,2 reliez la prise de puissance, l'interface d'air total, le tuyau de débouché et le tuyau de retour.
inflation 7.Before pour ajuster les paramètres techniques
7,1 l'ajustement du gaz d'argon traversent la soupape de commande sur le panneau, ajustent l'écoulement de l'argon, l'argon est plus l'écoulement en verre être plus petit petit, de sorte qu'il puisse améliorer l'exactitude du système de contrôle, mais également peut empêcher le verre cassé ; au début du meilleur coulera vers le bas, quand l'opérateur peut opérer après une augmentation progressive de l'écoulement de gaz augmente le taux d'inflation, améliorer l'efficacité de travail, mais l'utilisation initiale de l'écoulement de gaz doit être ajustée sur un minimum, et puis graduellement l'augmentation, mais pas la vitesse d'ajustement d'inflation est trop rapide, autrement elle endommagera la cavité en verre de cavité de couche de séparation avec de l'air et l'argon, réduisant l'exactitude de la concentration en gaz et de la détection de concentration en gaz.
7,2 arrangement de pression d'inflation : Afin d'éviter les doubles dommages en verre en raison de la pression d'inflation élevée. nous devons faire la pression d'utilisation est 0.2mpa, ajustons la valve de réduction de gaz d'argon au panneau de commande dans 0.1-0.2mpa, à l'intérieur de la boîte de machines, transformons la ressource d'air en machines comprimées d'air en 0.4mpa.
Selon la taille du verre isolant et du taux d'inflation pour fixer les limites supérieures et inférieures de la pression, quand le double verre de plus grand que 1,5 m X 1,5 m, la ressource d'air en compresseur d'air a correctement ajusté une plus grande valeur.
