Détails sur le produit:
|
| Nom de production: | Machine à cintrer d'entretoise en aluminium en verre automatique | Taille maximum d'entretoise: | 1800mm*2000mm (dedans une fois)/2500*4000 (dedans deux fois) |
|---|---|---|---|
| Machine de Min.bending: | 150 * 300 mm | Types d'entretoise: | L'espace en aluminium/entretoise chaude de bord |
| Moteur servo: | Moteur servo de | Type de machine: | Perler la machine, |
| Utilisation: | barre en aluminium d'entretoise se pliant, barre en aluminium d'entretoise de courbure dans la forme | Certification: | CE |
| Largeur en aluminium d'entretoise: | 5.5-26.5mm | automation: | Automatique |
| Mettre en évidence: | Machine à cintrer de barre en aluminium automatique d'entretoise,machine à cintrer de barre d'entretoise de moteur servo,machine à cintrer de profil de moteur servo |
||

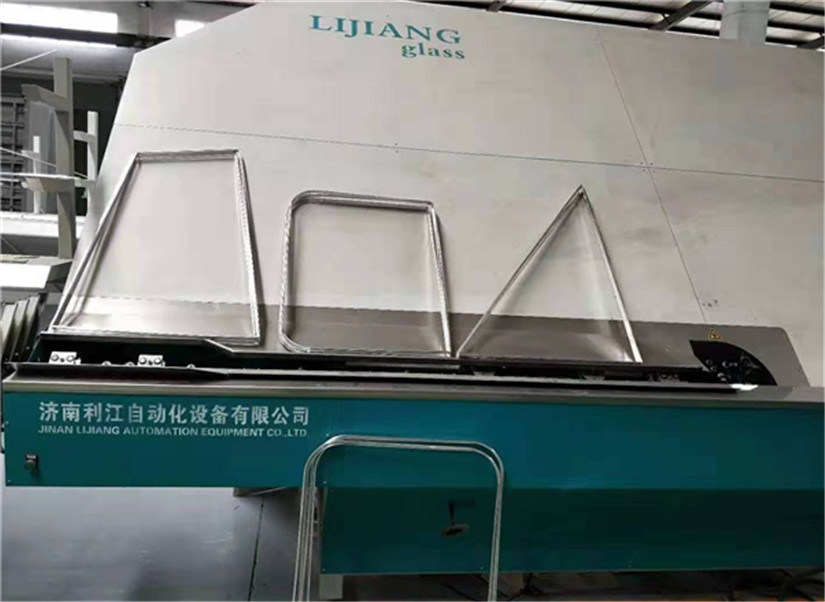

Machine à cintrer de cadre de barre en aluminium automatique d'entretoise
Aperçu de production de machine à cintrer d'entretoise en aluminium de cadre
l cadre d'entretoise de 1*1m était courbure autour de 17s.
L'erreur de l'angle de cadre d'entretoise est à moins de 0.1mm.
Je peux plier l'entretoise en aluminium /technoform /Alupro /thermix/
l entretoise se relient automatiquement et coupe.
l machine s'arrêtent automatiquement quand l'utilisation d'entretoise.
l recourbement continu de soutien, pour éviter automatiquement la connexion d'entretoise tout en se pliant et coupant
l relient automatiquement l'entretoise - connecteur
l connecteurs, commodité et sécurité résistants pour l'installation et l'élimination des imperfections
l utilisation magnétique Taïwan Airtac de valve
l système de contrôle allemand de PLC de Siemens
l système de servocommande du Japon Fuji

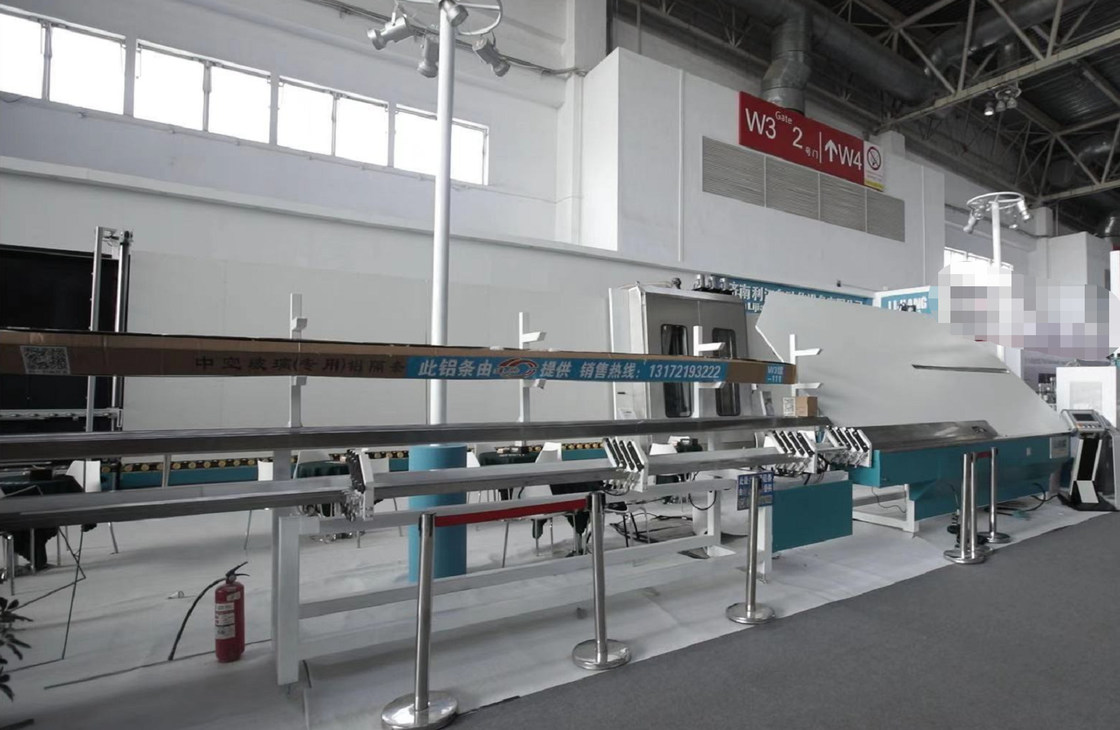

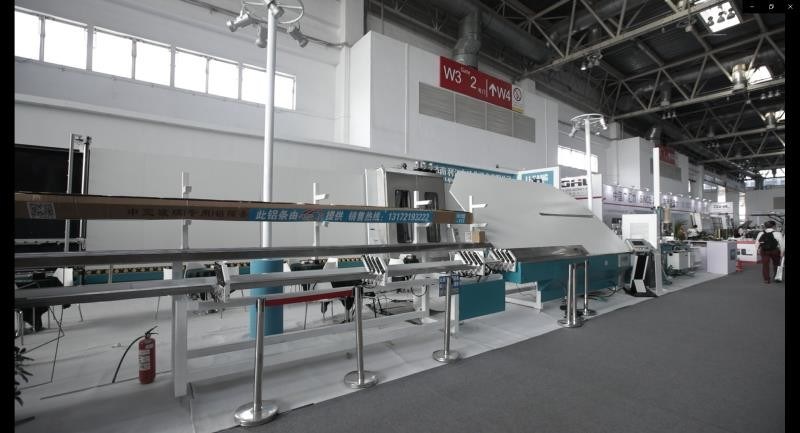

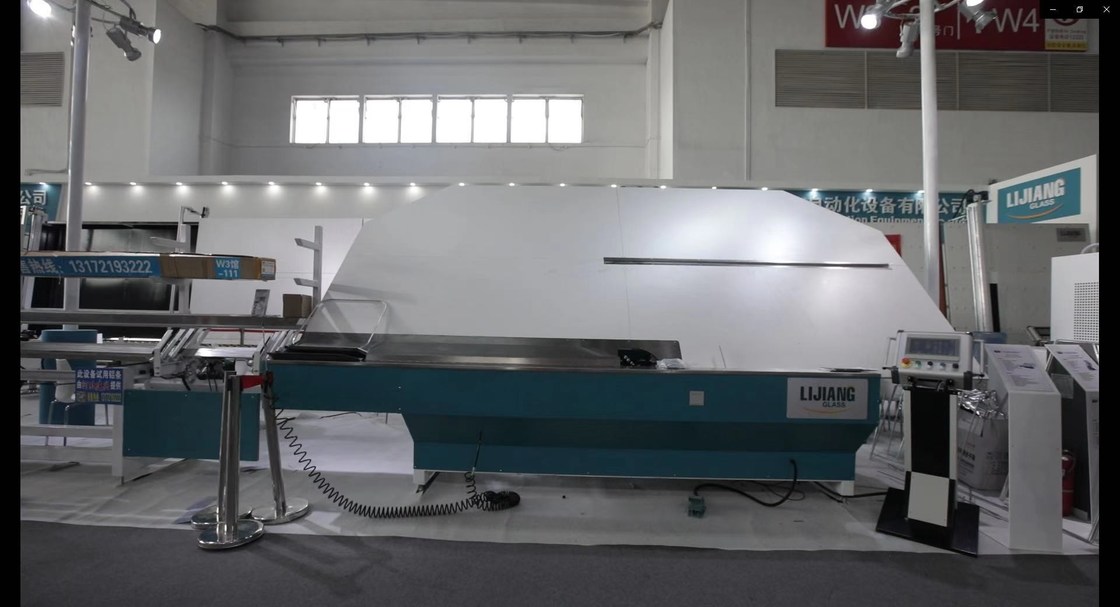

Détail de machine à cintrer d'entretoise automatique
la machine à cintrer d'entretoise en aluminium du cadre 1.Automatic a installé quatre groupes d'unités de stockage d'entretoises, la barre en aluminium avec des tailles multiples peut être choisie à volonté.
connexion 2.Automaticlly continue de l'entretoise, entretoise de coupe, manière d'éviter de joint de barre d'entretoise
3. Connecteurs, commodité et sécurité résistants pour l'installation et l'élimination des imperfections
4.Adopt le système de alimentation de commande de Siemens 1200PLC avec le format de l'image fonctionnant rapide de speed.spacer peut être ajusté avec un accuacy de 0.1mm/m/
5. Les entretoises en aluminium sont disponibles dans différentes caractéristiques et dans les tailles de 5.5-26.5mm
6.No l'invite matérielle, invite de sommeil, invite de défaut, invite de travail, des données déraisonnables refusent le processingand incitent
les pièces 7.Spare de toute la machine ont des codes d'identification.
cadre 8.Suppprt en aluminium en forme d'art et recourbement en aluminium en forme spéciale de cadre
Système de contrôle d'angle de la flexion 9.CNC avec l'exactitude réglable de 0.1°
la machine à cintrer de l'entretoise 10.Automatic peut plier l'acier inoxydable en aluminium /thermix de /technoform /Alupro /swisspacer/ d'entretoise (facultatif)
Fonction d'entrée 11.USB, il peut lire pour exceler des données directement
la fonction d'autocollant de label du papier 12.Printing (facultative), pourrait l'enlever facilement.
Paramètre technique de machine à cintrer de cadre automatique d'entretoise
|
Taille de recourbement maximale
|
2000mm*2000mm |
|
Taille de recourbement de mn
|
250mm*180mm |
|
Largeur en aluminium d'entretoise
|
6A - 27A |
| Supports d'entretoises | 4 supports |
|
Erreur de taille d'entretoise
|
±0.5mm |
|
Erreur d'angle
|
±1° |
|
Vitesse de traitement
|
< 25s=""> |
|
Alimentation en air
|
≥0.65MPa |
| Tension | 380V50Hz 3P |
| Puissance totale | 2.5KW |
| Dimension | 10500mm*2200mm*2600mm |
1.Sealant-spreading machine LJST02A
Caractéristique principale
• Système importé de moteur pour améliorer l'efficacité d'équipement
• Arme à feu importée de mastic, mélangeur d'acier inoxydable
• La haute pression protègent le dispositif
• Anti-de retour structure de contrôle de flux
• Le détecteur mélangé de taux peut commander le taux de deux genres de colle
Données techniques
| Pression atmosphérique fonctionnante | 0.3-0.6MPa |
| Pression de propagation de mastic | 15-20MPa |
| Volume de mastic | 4L/min |
| Diamètre de mastic d'A/B | 570mm/280mm |
| Rapport de propagation de pression atmosphérique de mastic | 50:1 |
| Taux mélangé | 6:1-14:1 |
| Alimentation en air | Écoulement 0.8m3/min |
| Pression atmosphérique | ≥0.8MPa |
| Dimension hors-tout | 1100*950*1630mm |
Tableau de propagation LJSK02 du mastic 2.Rotated
Caractéristique principale
• Opération facile, simple et flexible
• Il est employé pour fixer et tourner le verre quand manuel enduisant l'extérieur du verre d'IG
• Le surgeon moyen convient à de petits morceaux de verre, cependant, le cadre supplémentaire de soutien est pour de grands morceaux de verre
Données techniques
| Alimentation d'énergie | 380V 50Hz |
| Puissance totale | 0.37kw |
| Dimension fonctionnante | 1500*1500mm |
| Dimension | 600*550*985mm |
bord 3.Smart vertical supprimant la machine LJCM2545
Caractéristique principale
• Accès en verre bi-directionnel
• Automatiquement taille de mesure
• Automatiquement distinguer la basse-e surface
• La tête peut être 360° tourné
• Dispositif sûr et complètement automatique
• Système de contrôle de PLC, interface d'écran tactile
• Six systèmes de contrôle de servos
• La suppression de bord est réglable
• Le système de contrôle intelligent, peut identifier le traitement en différé
Données techniques
| Taille de traitement en verre maximale | 2500*4500mm |
| Taille de traitement en verre de mn | 400*280mm |
| Épaisseur en verre | 3-15mm |
| Diamètre de meule | 200mm |
| Taille de convoyeur | 500mm |
| Bord supprimant la largeur | 10-50mm |
| Vitesse de transmission | 1. 29m/min |
| Bord supprimant la vitesse | 2-29m/min |
| Largeur de meule abrasive | 10/12/15 millimètre |
| Épaisseur en verre | 3 - 15mm |
| Vitesse de meule | 0~3000r/min |
| Consommation d'air total | 100L/ minute |
| Pression atmosphérique | ≥0.8MPa |
| Puissance totale | 3P 380V 50Hz 3.35KW |
| Dimension | Dimensions : 9700×2500×3400mm |
| Poids total | 3700KG |
Paramètres électriques
| NOM | ORIGINE | MARQUE |
| Moteur servo | Taïwan | TAIDA |
| PLC | Taïwan | TAIDA |
| Composant pneumatique | Taïwan | AAIRTAC |
| L'électricité de basse pression | L'Allemagne | SIEMENS |
| Disjoncteur | L'Allemagne | SIEMENS |
| Commutateur de capteur | La Corée | AUTONICS |
| Commutateur d'approche | La Corée | AUTONICS |
| Commutateur de limite | Taïwan | TENDEZ |
| Connecteur | L'Allemagne | SIEMENS |
| Convertisseur de fréquence | La France | SCHNEIDER |
| Bouton principal | La France | SCHNEIDER |
| Relais intermédiaire | Le Japon | OMRON |
machine LJTB 01 de l'extrudeuse 3.Butyl
Caractéristique principale
• Système de contrôle de PLC, interface d'écran tactile
• Identifiez automatiquement la largeur de la barre en aluminium, la colle poussent du nez peut être automatique s'ajustent
• La partie critique du circuit hydraulique utilisant les importations allemandes des composants pour s'assurer que le plastique également plein
• Rapidement préchauffez, améliorez l'efficacité de travail
• avec préchauffer la fonction
• Avec la fonction gonflable d'échappement, améliorez la qualité du scellage et épargner l'heure pour le plastique
• Vitesse rapidement de revêtement, boîte jusqu'à 47m/min
• Sauvegarde de la quantité de colle
Données techniques
| Pression de compression | 10-18MPa |
| La température | 110~140℃ |
| Largeur en aluminium d'entretoise | 6A - 27A |
| Vitesse | 5-47m/min |
| Diamètre de cylindre butylique | 200mm |
| Alimentation en air | ³ /min de 0.4m |
| Pression atmosphérique | ≥0.6MPa |
| Puissance totale | 380V, 5.7KW, 50HZ |
| Dimension | 2800×700×900mm (L×W×H) |
| poids | 650kg |
Paramètres électriques
| Nom | Original | Marque |
| PLC | La Chine | KINCO |
| Valve | Allemand | HAWE |
| Appareillage électrique de basse tension | Allemand | SIEMENS |
| De suralimentation hydraulique et pneumatique | Allemand | MAXIMATOR |
| Convertisseur de fréquence | La Chine | KINCO |
| Composants pneumatiques | Taïwan | ARTAC |
| Soupape d'échappement rapide/générateur de vide | Le Japon SMC | SMC |
| Lumière de voyage | Le Japon | OMRON |
| Fibre optique | Le Japon | OMRON |
