Détails sur le produit:
|
Certification: | CE | Nom de production: | Machine à cintrer isolante automatique d'alu-entretoise en aluminium en verre |
---|---|---|---|
Taille maximum d'entretoise: | 1800mm*2000mm | Machine de Min.bending: | 150*250mm |
Types d'entretoise: | L'espace en aluminium/entretoise chaude de bord | Moteur servo: | Moteur servo de |
Type de machine: | Perler la machine, | Utilisation: | barre en aluminium d'entretoise se pliant, barre en aluminium d'entretoise de courbure dans la forme |
automation: | Automatique | Largeur en aluminium d'entretoise: | 5.5-26.5mm |
Surligner: | Machine en verre de recourbement de commande numérique par ordinateur,Machine en verre de recourbement à haute fréquence,Équipement de recourbement en verre de commande numérique par ordinateur |

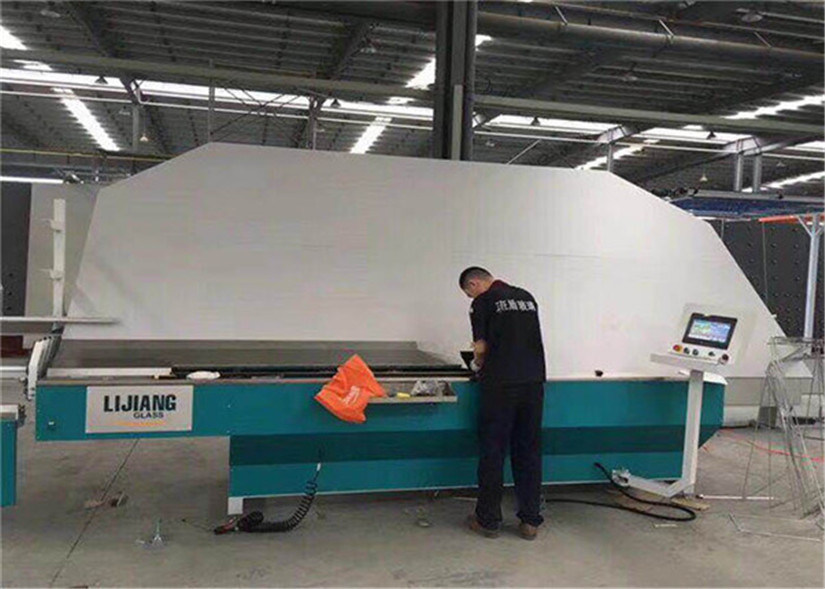

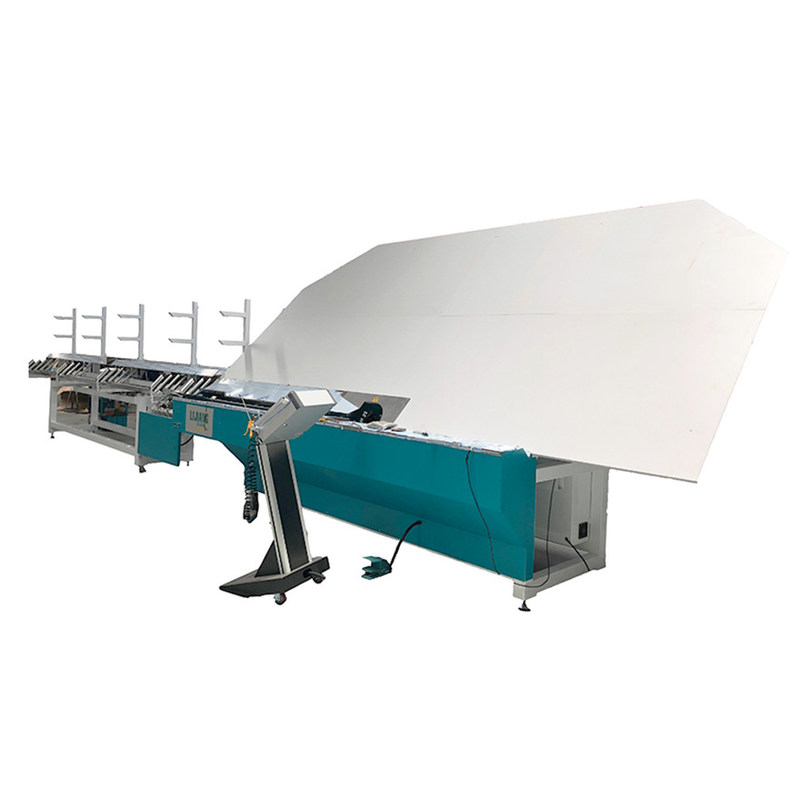

Machine à cintrer isolante automatique d'entretoise en aluminium en verre pour le traitement en verre
Paramètre technique de machine à cintrer de cadre automatique d'entretoise
Taille de recourbement maximale
|
2000mm*2000mm |
Taille de recourbement minimale
|
250mm*180mm |
Largeur en aluminium d'entretoise
|
6A - 27A |
Supports d'entretoises | 4 supports |
Erreur de taille d'entretoise
|
±0.5mm |
Erreur d'angle
|
±1° |
Vitesse de traitement
|
< 25s=""> |
Alimentation en air
|
≥0.65MPa |
Tension | 380V50Hz 3P |
Puissance totale | 2.5KW |
Dimension | 10500mm*2200mm*2600mm |
Caractéristique principale de machine à cintrer d'entretoise en aluminium automatique
●La machine à cintrer d'entretoise en aluminium en verre de Lijiang adopte la méthode d'alimentation de servocommande, et le format de l'image d'entretoise peut être ajusté avec une exactitude de 0.1mm/M.
●Vous pouvez librement choisir des tailles multiples des barres en aluminium.
Ajuste automatiquement la vitesse de recourbement selon la taille du cadre en aluminium
Empêche la déformation de grands cadres et assure la grande vitesse et la continuité de petits cadres
●Installé 4 groupes d'unités de stockage d'entretoise
●Connexion continue automatique des entretoises, entretoise coupant, taille commune de barre d'entretoise
●Aucune invites importantes, invites de sommeil, invites d'échec, invites de mot, données injustifiées
Enlèvement des ordures et type rapide recourbement en aluminium en aluminium de cadre d'arc de soutien et de cadre de forme spéciale
●La fonction d'USB qui peut lire le ● d'Excel directement se relient à l'ERP (facultatif)
Aperçu de production de machine à cintrer d'alu-entretoise en aluminium
Le verre isolant est fait de 2 ou flotte davantage le verre avec du déshydratant d'argon avec le cadre en aluminium. Le joint primaire (butyle) et le joint secondaire (polysulfure ou structure) entre le verre creux et le cadre en aluminium. Quand le verre isolant est enduit du bas-e film, il sera effectivement protégé par rayonnement.
La machine à cintrer de garniture en aluminium automatique est équipement spécial pour fabriquer le cadre en aluminium en verre de cavité, qui remplace la technologie manufacturière traditionnelle.
La machine à cintrer de garniture automatique peut faire une bande en aluminium à la fois, et fait un grand choix de cadres en aluminium polygonaux convexes, augmentant la force du cadre en aluminium et rendant de ce fait l'effet de scellage du verre isolant meilleur.
Détail de machine à cintrer d'entretoise automatique
système de contrôle de PLC de 1.German Siemens, interface d'écran tactile.
Système de contrôle de Siemens 1200PLC avec la vitesse fonctionnante rapide.
la machine à cintrer de l'entretoise 2.Automatic en aluminium ont quatre ou douze unités de stockage différentes de taille d'entretoise peuvent choisir
L'entretoise 3 en aluminium peut être automatiquement coupée et alimentée avec une machine à cintrer
4. connecteur, commodité et sécurité rocailleux pour l'installation et l'élimination des imperfections

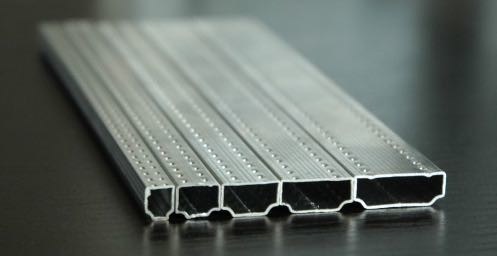

5. Les entretoises en aluminium sont disponibles dans différentes caractéristiques et dans les tailles de 6A-27A.
les pièces 6.Spare de toute la machine ont des codes d'identification.
7.Support le recourbement continu, il évitent automatiquement l'entretoise - connexion tout en se pliant et coupant
8.Precise effet de recourbement, erreur faisante le coin moins de 0.1mm.
le dispositif spécial de main de la machine 9.The est utilisé pour plier le grand cadre d'entretoise
10. La cintreuse automatique d'entretoise peut plier l'entretoise/technofoam/Alupro/swisspacer en aluminium/inoxydable/thermix (facultatif)
la fonction d'autocollant de label du papier 11.Printing (facultative), pourrait l'enlever facilement.
Fonction d'entrée 11.USB, il peut lire pour exceler des données directement
Produits connexes
machine de Mastic-propagation LJST02A
Caractéristique principale
• Système importé de moteur pour améliorer l'efficacité d'équipement
• Arme à feu importée de mastic, mélangeur d'acier inoxydable
• La haute pression protègent le dispositif
• Anti-de retour structure de contrôle de flux
• Le détecteur mélangé de taux peut commander le taux de deux genres de colle
Données techniques
Pression atmosphérique fonctionnante | 0.3-0.6MPa |
Pression de propagation de mastic | 15-20MPa |
Volume de mastic | 4L/min |
Diamètre de mastic d'A/B | 570mm/280mm |
Rapport de propagation de pression atmosphérique de mastic | 50:1 |
Taux mélangé | 6:1-14:1 |
Alimentation en air | Écoulement 0.8m3/min |
Pression atmosphérique | ≥0.8MPa |
Dimension hors-tout |
1100*950*1630mm |
Machine butylique LJTB 01 d'extrudeuse
Caractéristique principale
•Système de contrôle de PLC, interface d'écran tactile
•Identifiez automatiquement la largeur de la bande en aluminium, et le bec de colle peut être automatiquement ajusté
• La partie fondamentale du circuit hydraulique emploie des composants importés d'Allemagne pour s'assurer que le plastique est également rempli
•Vite préchauffant pour améliorer l'efficacité de travail
•A préchauffer la fonction
• Avec la fonction de l'échappement et de l'inflation, améliorez la qualité de scellage et épargner le temps en plastique
• Vitesse de revêtement rapide, jusqu'à 47m/min
•Sauvez la quantité de colle
Données techniques
Pression de compression | 10-18MPa |
La température | 110~140℃ |
Largeur en aluminium d'entretoise | 6A - 27A |
Vitesse | 5-47m/min |
Diamètre de cylindre butylique | 200mm |
Alimentation en air | ³ /min de 0.4m |
Pression atmosphérique | ≥0.6MPa |
Puissance totale | 380V, 5.7KW, 50HZ |
Dimension | 2800×700×900mm (L×W×H) |
poids | 650kg |
Paramètres électriques
Nom | Original | Marque |
PLC | La Chine | KINCO |
Valve | Allemand | HAWE |
Appareillage électrique de basse tension | Allemand | SIEMENS |
De suralimentation hydraulique et pneumatique | Allemand | MAXIMATOR |
Convertisseur de fréquence | La Chine | KINCO |
Composants pneumatiques | Taïwan | ARTAC |
Soupape d'échappement rapide/générateur de vide | Le Japon SMC | SMC |
Lumière de voyage | Le Japon | OMRON |
Fibre optique | Le Japon | OMRON |
Bord vertical futé supprimant la machine LJCM2545
Caractéristique principale
•Canal en verre bi-directionnel
•Mesure automatique de taille
•Identifiez automatiquement les surfaces de bas-émission
• La tête peut être 360° tourné
•Équipement sûr et complètement automatique
•Système de contrôle de PLC, interface d'écran tactile
•Six systèmes de servocommande
• La suppression de bord est réglable
•Le système de contrôle intelligent, peut identifier le traitement en différé
Données techniques
Taille de traitement en verre maximale | 2500*4500mm |
Taille de traitement en verre minimale | 400*280mm |
Épaisseur en verre | 3-15mm |
Diamètre de meule | 200mm |
Taille de convoyeur | 500mm |
Bord supprimant la largeur | 10-50mm |
Vitesse de transmission | 1. 29m/min |
Bord supprimant la vitesse | 2-29m/min |
Largeur de meule abrasive | 10/12/15 millimètre |
Épaisseur en verre | 3 - 15mm |
Vitesse de meule | 0~3000r/min |
Consommation d'air total | 100L/ minute |
Pression atmosphérique | ≥0.8MPa |
Puissance totale | 3P 380V 50Hz 3.35KW |
Dimension | Dimensions : 9700×2500×3400mm |
Poids total | 3700KG |
Paramètres électriques
NOM | ORIGINE | MARQUE |
Moteur servo | Taïwan | TAIDA |
PLC | Taïwan | TAIDA |
Composant pneumatique | Taïwan | AAIRTAC |
L'électricité de basse pression | L'Allemagne | SIEMENS |
Disjoncteur | L'Allemagne | SIEMENS |
Commutateur de capteur | La Corée | AUTONICS |
Commutateur d'approche | La Corée | AUTONICS |
Commutateur de limite | Taïwan | TENDEZ |
Connecteur | L'Allemagne | SIEMENS |
Convertisseur de fréquence | La France | SCHNEIDER |
Bouton principal | La France | SCHNEIDER |
Relais intermédiaire | Le Japon | OMRON |
Machine butylique LJTB 03 d'extrudeuse
Caractéristique principale
• Système de contrôle de PLC, interface d'écran tactile
• Système de contrôle de fréquence
• Structure de revêtement de cadre d'arc
• Système de suralimentation pneumatique et hydraulique importé
• Structure de centrage automatique et de bride
• Jusqu'à la capacité de charge 14KG, épargne le temps adhésif d'approvisionnement
• Adoptez 5 étapes pour commander la transmission
• Préchauffage de la fonction, fonction de limitation adhésive de cylindre, système d'alarme
• L'adhérence/mécanisme d'adhérence adopte la dernière conception
Données techniques
Pression de compression | 10-18MPa |
La température | 110~140℃ |
Largeur en aluminium d'entretoise | 6A-27A |
Vitesse | 0-40m/min |
Diamètre de cylindre butylique | 200mm |
Alimentation en air | ³ /min de 0.4m |
Pression atmosphérique | ≥0.6MPa |
Puissance totale | 380V, 5KW, 50HZ |
Dimension | 2600×680×1100mm (L×W×H) |
poids | 650kg |
Machine à laver en verre
Caractéristique principale :
• Employez 6 pinceaux
• Nettoie en ligne et bas-e verre en différé et identifie automatiquement le bas-e film
Le ・ la partie de nettoyage adopte une conception avec une structure de couche verticale
• Adopte l'effet nettoyant de fan de fréquence, de rendement optimum et excellent variable
• Le souffleur peut automatiquement ajuster la largeur du souffleur selon l'épaisseur
• Utilisation des méthodes économiseuses d'énergie intermittentes intelligentes de travail
• Système de nettoyage hiérarchique
• Contrôle de température automatique de réservoir d'eau, système d'approvisionnement en eau
• Système européen de silencieux
• matériel de l'acier inoxydable 304
machine du remplissage 3.Desiccant
Caractéristique principale
• Adoptez le système de contrôle de PLC de Siemens
• Interface d'écran tactile, opération facile
• La taille peut être ajustée selon la taille du cadre d'entretoise
• Automatiquement chargeant et compléter le niveau du déshydratant
• Le temps remplissant peut être ajusté
• Automatiquement forant, remplissant et scellant
• Les pièces de noyau sont des marques importées
• Cadre d'arc (facultatif)
• Tamis moléculaire de grandes particules de suffisance (facultatif)
Données techniques
Format de l'image maximal | 2000mm*2000mm (2500mm*2500mm) |
Format de l'image minimal | 300mm*250mm |
Caractéristiques en aluminium | 6A- 27A |
Source d'air | ≥0.65MPa |
Alimentation d'énergie et puissance | AC220V 50Hz 1KW |
Le diamètre de tamis moléculaire a eu besoin | 0.5-0.8mm |
Dimension | 1100mm*1100mm*3600mm |
