Détails sur le produit:
|
| Nom de production: | robot de scellage en verre isolant de distribution d'équipement de mastic | Taille en verre maximum: | 2000*2500 |
|---|---|---|---|
| Pressing deux fois: | 2000*3000 | Épaisseur en verre: | 60 millimètres |
| Type en verre: | Verre double/triple/étape | Garantie: | 1 an |
| Surligner: | Équipement de distribution du mastic 2000*2500,équipement de distribution de mastic de 60mm,Robot en verre isolant du cachetage 2000*2500 |
||

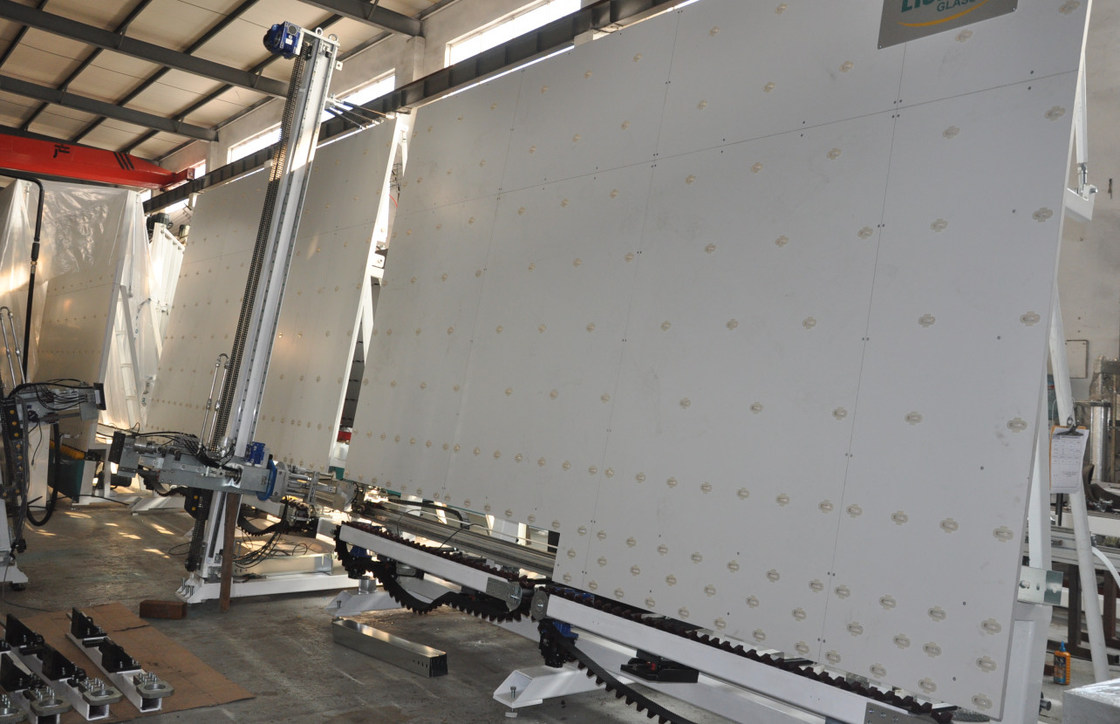

Robot de scellage automatique - 2000 (taille) *2500
Machine de scellage en verre isolante verticale d'extrudeuse de silicone de robot
Application d'extrudeuse de silicone
Utilisant 8 moteurs servo
l adoptent le système japonais de servocommande, représentation stable
l automatiquement taille en verre de mesure, collant la profondeur, et collant la vitesse par l'ajustement linéaire
l utilisant la ceinture synchrone, le transport stable et le positionnement précis
l pièces de rechange sont fortement normalisé et précis, s'assurant que la machine peut être utilisée pendant longtemps
l les coins du verre sont plein, sans bulles, et la surface est lisse, aucun besoin
l machine à haute efficacité complètement automatique
l la nouvelle conception de grattoir est particulièrement approprié à faire le train IG n'ont les côtés et les coins très plats, et aucun bulle d'air.
l réparent automatiquement les coins en verre lumineux sur la surface
l écurie transportant, aucune éraflures, aucune pollution
l seule pièce de fonction est équipé de la fonction manuelle, facile à s'ajuster
Dessin de détail d'extrudeuse de silicone
ØOne a placé de la pompe A et de la pompe B
Équipé d'un composant simple d'A et d'un composant simple de B. Collez A et B sont automatiquement mélangés et automatiquement proportionnés.
Dispositif de ØAdhesive
Quand la pression augmente, plus de colle B retournera automatiquement, de ce fait sauvant le matériel.
Dispositif de corps de ØDouble
Le dispositif de deux-corps a deux fonctions. Celui du côté gauche est employé pour filtrer les impuretés et l'humidité quand le gaz remplissant, et celui du côté droit joue le rôle de la lubrification.
Dispositif de ØSeal
Adoptez un moteur servo du Japon Yaskawa pour commander le joint avec 360°rotation. Un grattoir est placé pour érafler la colle excédentaire, et il n'y a aucun besoin de réparer le coin en verre une deuxième fois.
Ceinture de ØSynchronous
Le dispositif de courroie s'assure que le verre peut être transporté sans à-coup et être exactement placé.
Capteur intelligent
Automatiquement la position la colle en verre et de capteur à la profondeur, et la vitesse de revêtement peuvent être ajustées en ligne.
Fonction de ØStorage
Quand la taille en verre est moins de 1.8m, elle peut stocker trois morceaux de verre isolant.
ØEquipped avec le dispositif manuel
Chaque partie individuelle serait équipée de l'opération manuelle, juste au cas où.
Servos de ØEight
Le robot emploie huit mécanismes servo de Yaskawa, quatre dont contrôle les composants de transmission. Dans les quatre autres mécanismes servo, ils commandent les tasses d'aspiration, soulevant, conduisant et ajustant des mécanismes, et la rotation.
Composants électriques de ØMain
Les composants électriques principaux emploient Siemens, SMC, et d'autres pièces de rechange célèbres pour maintenir une représentation plus stable.
Machine technique d'extrudeuse de silicone de données de ²
| Taille de Max.glass | 2500mm |
| Taille de Min.glass | 170mm*400mm (machine de 2000mm) |
| Épaisseur en verre | 12-56mm |
| Vitesse fonctionnante | 5-40m/min |
| Pression atmosphérique | 0.6-0.8MPa |
| Pression de compression | <350kg> |
| Angle plat | 6° - 9° |
| Poids en verre maximum | 400kg |
| Puissance de tension | 380V 12kw |
| Dimension hors-tout | 8700mm*2000mm*3500mm |
Les composantes principales énumèrent la machine d'extrudeuse de silicone
| Nom | Marque |
| Commutateur | SIEMENS |
| Moteur servo | Le Japon YASKAWA |
| Modèle d'entrée-sortie | Le Japon MSYSTEM |
| Composant à tension inférieure | Siemens |
| Unité centrale de traitement | Le Japon YASKAWA |
| Convertisseur de fréquence | Le Japon OMRON |
| Alimentation d'énergie de changement | Taïwan MW |
| Composant pneumatique | Le Japon SMC |
| PLC | Siemens |
| Voie de guidage | Siemens |
Détails de petite machine d'extrudeuse
• Machine de scellage de commandes système du Japon Yaskawa, complètement automatique et à haute efficacité servo
• 4 sections, verre d'entreposage en boîte
• Courroie Adopt, transfert doux et position précise
• Automatiquement coins en verre de réparation avec le grattoir et le rouleau
• Automatiquement taille en verre de mesure, profondeur de colle (30mm)
• Chaque automatique-fonction est avec l'opération manuelle
• Peut enduire le double verre
• Peut employer les mastics structurels de silicone, de polysulfure et de silicone
• La tête de colle est dans l'avant de la machine, qui est facile pour le verre de revêtement d'étape
• Peut être reliée à la chaîne de fabrication en verre l'isolation
• Formez le verre avec les bords facultatifs, verre d'étape, le verre triple (facultatif)
• Un ensemble de pompe de gavage commande deux groupes de mastics (facultatifs)
• Avec la fonction de balayage de code (facultative)
