Détails sur le produit:
|
Nom de produit: | Machine de revêtement butylique d'extrusion | Application: | Faisant à double vitrage la machine de produits en verre |
---|---|---|---|
Garantie: | 1 an | Temps de chauffage: | 15 minutes |
Tension: | 380v 50Hz 3P | Pression de compression: | 10-18mpa |
Épaisseur de colle: | 0.3-0.5MM | Largeur de colle: | 3.5mm |
Surligner: | machine chaude de colle de la fonte 18MPa,Machine chaude en verre isolante de colle de fonte,machine d'extrudeuse du silicone 18MPa |

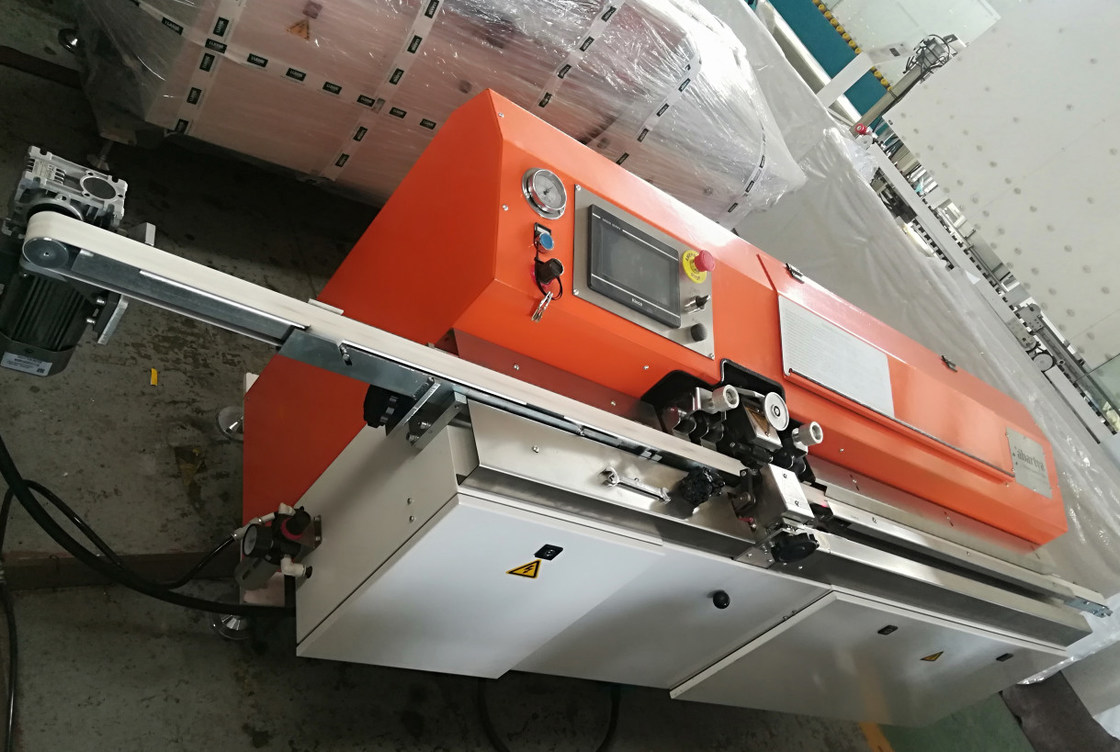

Aperçu de machine de revêtement butylique d'extrusion
L'extrudeuse butylique est utilisée pour écarter les cadres en aluminium de diviseur même avec du butyle chaud de fonte. Le fonctionnement de l'extrudeuse butylique est simplifié par le grand panneau de commande électrique. Une bande de conveyeur en aluminium est commandée par un convertisseur de fréquence. La vitesse peut être ajustée de 0m/minute sur l'extrudeuse butylique de 47m/mn LJTB01 est équipement spécial pour la production de double vitrage. En tant qu'un de l'équipement important dans la production en verre isolante, l'effet de l'adhésif butylique est directement lié au cachetage en verre isolant. L'équipement est automatique, facile, et commode à employer.
La caractéristique principale de la machine butylique
1. L'opération d'écran tactile est simple et pratique.
le système 2.Hydraulic importé d'Allemagne est adopté pour assurer à livraison cohérente de colle.
le baril 3.The en caoutchouc emploie une structure cabreuse, il est commode employer que.
4.Automatically ajustent la sortie de colle selon des changements de vitesse.
5.It est commode pour ajuster la taille des poutres transversales et pour résoudre le problème blanc efficacement et commodément.
la vitesse 6.The d'employer la colle peut atteindre 47m/mn.
structure de la conception 7.Unique avec la fonction automatique d'échappement pour assurer l'utilisation continue de la colle.
8. N'adoptez une ceinture synchrone non adhésive et aucun besoin d'employer la poudre de talc pour le nettoyage.
les accessoires 9.The principaux sont des marques allemandes. Contrôle de programme de PLC, représentation stable.
10.It est très commode et pratique pour employer le mastic vertical et horizontal mobile.
11.Automatically ajustent la largeur de tête de colle et le contrôle ouvert rapide intégré de valve assure la cohérence du collage double face.
12.It peut sauver la consommation de colle comparée à la machine de fabrication commune de caoutchouc butylique, et le collage peut atteindre 7g/M.
Paramètres de technologie de machine butylique automatique d'extrudeuse
Pression de compression | 10-18MPa |
La température | 110~140℃ |
Épaisseur de colle | 0.3-0.5mm |
Largeur de colle | 3.5mm |
Largeur en aluminium d'entretoise | 6A - 27A |
Vitesse | 5-47m/min |
Diamètre de cylindre butylique | 200mm |
Alimentation en air | ³ /min de 0.4m |
Pression atmosphérique | ≥0.6MPa |
Puissance totale | 380V, 5.7KW, 50HZ |
Dimension | 2800×700×900mm (L×W×H) |
poids | 650kg |
Détails d'équipement de machine de revêtement de colle
Pièces de l'Allemagne Siemens
Adoptez la marque de Siemens, représentation stable.
Écran tactile de KINCO
Interface claire, opération simple, écran tactile intelligent, programmation mise à jour.
L'Allemagne ONT la valve
Adoptez la valve de Harvey de l'Allemagne, une représentation plus stable.
Système d'alarme
Automatiquement système d'alarme, rappelant ajoutant le butyle.
Cylindre de l'Allemagne Maximator
Le système de suralimentation adopte pneumatique célèbre et le cylindre hydraulique, commandent la pression d'huile de débouché fortement.
Image de détail
Fonctions facultatives de machine de revêtement butylique :
le cylindre de la colle 200L est facultatif
Produits connexes
Tableau de chargement vertical
Paramètre technique d'I.Mainly :
1. Taille en verre de chargement maximum : L X W = 3500 x 2600 millimètres.
Capacité de chargement minimum de taille en verre : L X W = 800 x 600 millimètres.
Épaisseur en verre : (3-10mm)
2. Taille approximative de table de chargement :
Taille de la largeur X de la longueur X = 3700mm x 2800mm x 2500mm + appui inférieur 530mm (± 30mm).
3. La table de chargement vertical adopte le moteur servo comme système d'entraînement, et tous les moteurs avec la vitesse infiniment variable, la vitesse de transfert de cette table est 2-35m/minute, temps de chargement de cycle : 35S.
plein système de contrôle 4.Use en circuit fermé pour le positionnement précis pour la machine et le système courant stable. Description de configuration
le mouvement 5.The horizontal du bras de inclinaison est commandé par un moteur servo et un réducteur de transmission précis, la commande de crémaillère.
structure 6.Lifting : moteur servo et commande par courroie de contrôle de réducteur de transmission et synchrone précise.
tasse 7.Suction inclinant la structure : moteur servo et contrôle précis de réducteur de transmission et tourner la manivelle de la commande de bielle.
8. Structure inférieure de transfert, moteur servo et commande de contrôle de réducteur de transmission et à chaînes précise.
contrôle 9.4-axis tout-numérique avec le positionnement précis et la flexibilité rapide. Toutes les vitesses peuvent être
Réglable selon la vitesse de la chaîne de production
10.Super HMI, vérifient le statut de fonctionnement du dispositif et des paramètres de système. Des données peuvent être placées selon différents tailles et angles de plancher en verre, et aussi prérèglent ou enregistrent les changements actuels de la production.
système de pompe 11.Vacuum : Pompe à vide en forme de pale rotatoire de mono-bloc de rendement élevé
Tasse d'aspiration : type tasse de PF importé par utilisation d'aspiration de 120mm
12,5--7bar, 30L/minute ; Alimentation en air comprimée : 5--7bar, 30L/minute ;
approvisionnement 13.Power : 380V, 50HZ, la phase 3, installent la capacité : 10KW.
