Détails sur le produit:
|
Nom de produit: | Machine de revêtement butylique d'extrusion | Application: | Faisant à double vitrage la machine de produits en verre |
---|---|---|---|
Garantie: | 1 an | Temps de chauffage: | 15 minutes |
Tension: | 380v 50Hz 3P | Pression de compression: | 10-18mpa |
Épaisseur de colle: | 0.3-0.5MM | Largeur de colle: | 3.5mm |
Surligner: | Extrudeuse butylique de l'épaisseur 0.5mm,Extrudeuse butylique en verre isolante,Extrudeuse butylique de fonte chaude de l'épaisseur 0.5mm |

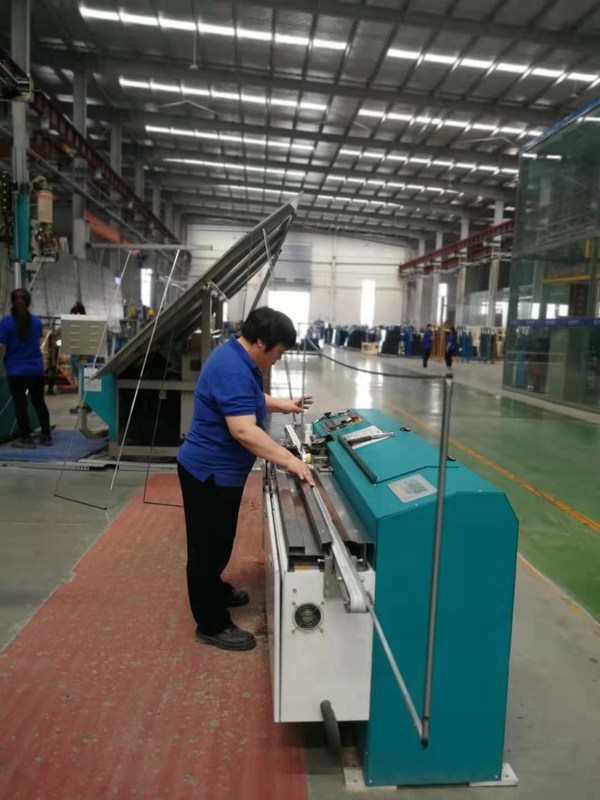

Aperçu de machine de revêtement butylique d'extrusion
La machine butylique d'extrudeuse est utilisée pour écarter les cadres en aluminium d'entretoise même avec du butyle chaud de fonte. Le fonctionnement de l'extrudeuse butylique est plus facile qu'avant, il emploie le grand panneau de commande électrique. Le convoyeur de l'aluminium est commandé par le convertisseur de fréquence. La vitesse peut être ajustée de 0m/min sur la machine butylique d'extrudeuse de 47m/min. LJTB01 est un équipement spécial pour la production de faire le verre de double vitrage. En tant qu'un de l'équipement important de produire le verre isolant, l'effet de la colle butylique est directement lié au cachetage d'isoler le verre. L'équipement est l'automatique, facile à utiliser et commode pour employer.
Caractéristique principale de machine butylique
1. Opération d'écran tactile, simple et pratique
2. Le circuit hydraulique importé d'Allemagne est adopté pour s'assurer même et la pleine livraison de colle
3. Le cylindre en caoutchouc adopte la structure cabreuse, qui est commode pour l'opération
4. Ajustez automatiquement la sortie de colle selon le changement de vitesse
5. Il est commode d'ajuster la taille de la traverse et de résoudre le problème du blanc exposé effectivement et commodément
6. La vitesse d'application de colle peut atteindre 47m/minute
7. Structure unique de conception, avec la fonction automatique d'échappement, pour assurer l'application continue de colle
8. La ceinture synchrone non adhésive est utilisée, et la poudre de talc n'est pas nécessaire pour le nettoyage
9. Les accessoires principaux sont des marques allemandes. Contrôle de programme de PLC, représentation stable
10. Il est commode et pratique pour employer le mastic vertical et horizontal mobile
11. Ajustez automatiquement la largeur de la tête de colle, et le contrôle intégré de la valve de s'ouvrir rapide assure la cohérence du collage double face
12. Il peut sauver la consommation de colle comparée à la machine ordinaire de caoutchouc butylique, et le collage peut atteindre 7g/m
Paramètres de technologie de machine butylique automatique d'extrudeuse
Pression de compression | 10-18MPa |
La température | 110~140℃ |
Épaisseur de colle | 0.3-0.5mm |
Largeur de colle | 3.5mm |
Largeur en aluminium d'entretoise | 6A - 27A |
Vitesse | 5-47m/min |
Diamètre de cylindre butylique | 200mm |
Alimentation en air | ³ /min de 0.4m |
Pression atmosphérique | ≥0.6MPa |
Puissance totale | 380V, 5.7KW, 50HZ |
Dimension | 2800×700×900mm (L×W×H) |
poids | 650kg |
Détails d'équipement de machine de revêtement de colle
Pièces de l'Allemagne Siemens
Adoptez la marque de Siemens, représentation stable.
Écran tactile de KINCO
Interface claire, opération simple, écran tactile intelligent, programmation mise à jour.
L'Allemagne ONT la valve
Adoptez la valve de Harvey de l'Allemagne, une représentation plus stable.
Système d'alarme
Automatiquement système d'alarme, rappelant ajoutant le butyle.
Cylindre de l'Allemagne Maximator
Le système de suralimentation adopte pneumatique célèbre et le cylindre hydraulique, commandent la pression d'huile de débouché fortement.
Image de détail
Fonctions facultatives de machine de revêtement butylique :
le cylindre de la colle 200L est facultatif
Produits connexes
Tableau de chargement vertical
Paramètre technique d'I.Mainly :
taille 1.Loading en verre maximum : L X W = 3500 x 2600 millimètres
Taille en verre minimale de chargement : L X W = 800 x 600 millimètres
Épaisseur en verre : (3-10mm)
2.Dimension de table de chargement approximativement :
L X W X H= appui 530mm (±30mm) du fond de 3700mm x de 2800mm x 2500mm+
la table de chargement 3.The vertical utilise le moteur servo comme système d'entraînement et tous les moteurs avec des vitesses infiniment variables, la vitesse de transfert de cette table est 2-35m/min ; Durée de cycle de chargement : 35S
système de contrôle de boucle 4.Adopts plein-fermé pour le positionnement précis pour la machine et le système courant stable ; Description de configuration
5.The inclinant le mouvement horizontal de bras commandé par le moteur servo et le réducteur de transmission précis, commande de crémaillère ;
structure 6.Lifting : Moteur servo et commande par courroie de contrôle de réducteur de transmission et synchrone précise ;
cadre de tasses de l'aspiration 7.The inclinant la structure : Moteur servo et contrôle précis de réducteur de transmission et tourner la manivelle de la commande de bielle ;
structure du transfert 8.Bottom, moteur servo et commande de contrôle de réducteur de transmission et à chaînes précise.
contrôle tout-numérique de 9,4 axes avec le positionnement précis et la flexibilité rapide ; Toute la vitesse peut être
réglable selon la chaîne de production vitesse.
10.Super HMI surveiller les paramètres fonctionnants de statut et de système d'équipement ; Il peut placer des données selon la différente taille de support et angle et également préréglémentation ou enregistrement en verre du décalage de la production actuel.
système de pompe 11.Vacuum : pompe à vide en forme de pale rotatoire de mono-bloc fortement efficace ;
Tasses d'aspiration : Les utilisations ont importé le type des tasses ¢120MM d'aspiration de PF
12. 5-7bar, 30L/min ; Alimentation en air comprimée : 5-7bar, 30L/minute ;
approvisionnement 13.Power : 380V, 50hertz,3phases, capacitéinstallée: 10KW
